剪式车载起重支撑装置结构设计

　　日常车辆维保场景中，轮胎更换、底盘检查这类作业始终离不开便携可靠的车载举升设备，剪式结构的起重支撑装置正是适配家用乘用车、轻型商用车随车配备的核心工具，相比液压类举升设备，它没有密封件老化漏油的隐患，整体结构紧凑收拢后体积小巧，能轻松放入车辆后备箱的工具槽内，不会占用过多储物空间，也不需要额外加注液压油做定期维护，长期随车存放的可靠性更有保障。

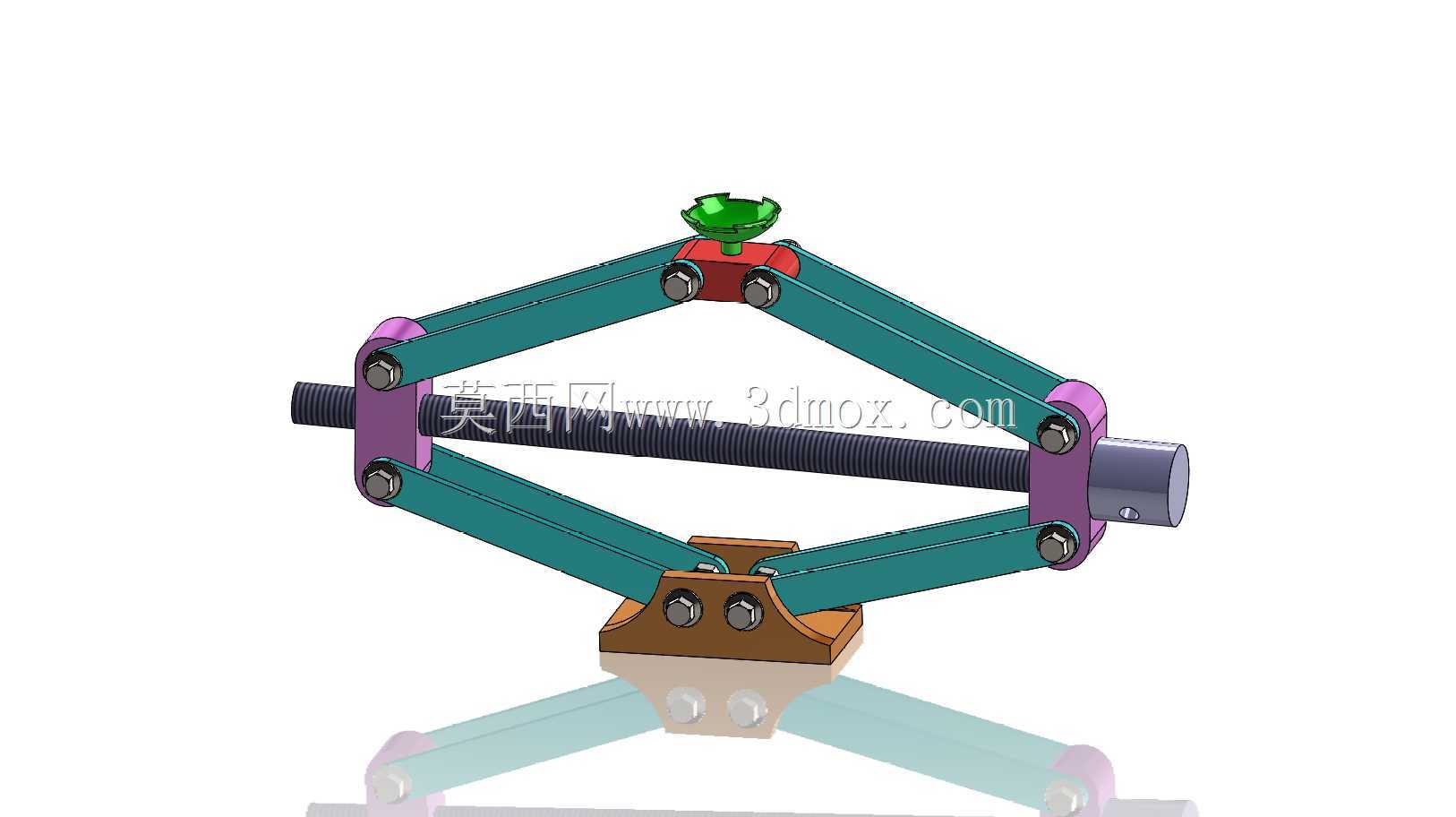

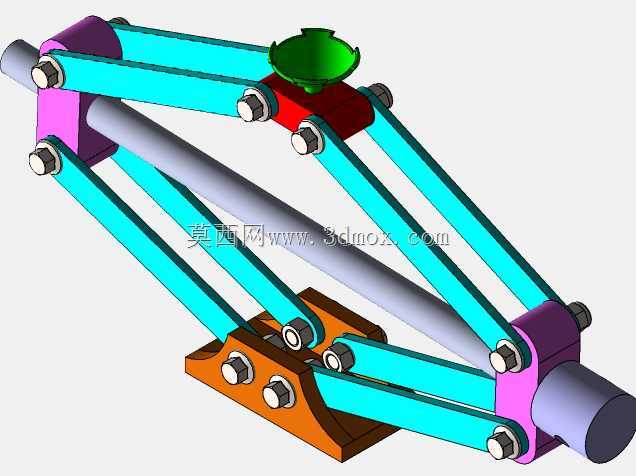

　　这套剪式举升结构的核心驱动采用梯形螺纹传动副，贯穿整个机构的长螺杆两端分别配置正反旋向的螺纹段，转动螺杆时，两侧与臂架铰接的螺母滑块会沿螺杆轴向同步相向或反向移动，以此带动上下两组交叉铰接的臂架完成收拢与展开动作，实现顶部支撑座的垂直升降。梯形螺纹本身具备良好的自锁性能，当举升作业中停止转动螺杆时，螺纹副的摩擦角可以锁止当前位置，不会出现负载下滑的安全隐患，不需要额外加装锁止销或者止退机构，进一步简化了整体结构。

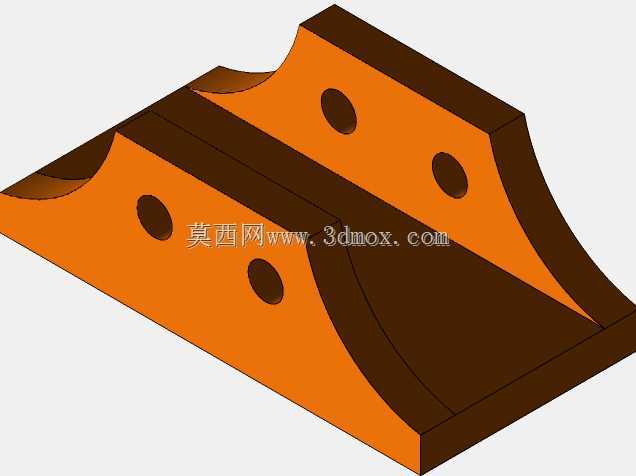

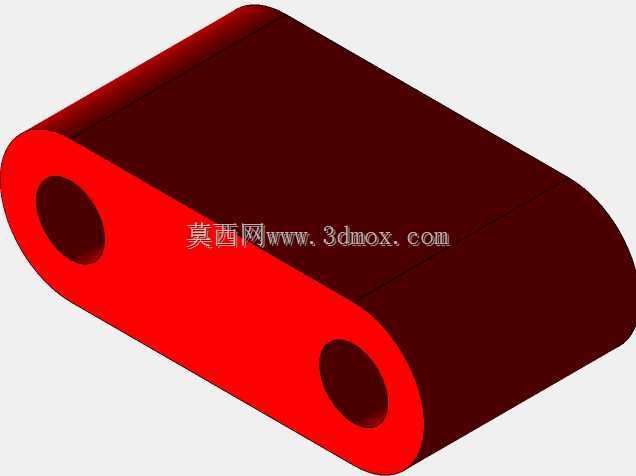

　　臂架部分采用对称式双层剪杆布局，四组剪杆分别通过铰接销轴连接上下支撑座与中部的滑动螺母座，每处铰接点都配置了耐磨衬套，降低反复举升过程中的铰接磨损，延长设备使用寿命。顶部支撑座设计有内凹的弧形定位面，作业时可以精准卡入车辆底盘预设的举升支撑点，避免举升过程中出现支撑滑移的问题，支撑面边缘做了圆角钝化处理，不会刮伤车辆底盘的防腐涂层。底部支撑座采用加宽的平底结构，接触地面的面积更大，在平整的硬化路面作业时可以分散设备对地面的压强，避免出现支撑下陷的情况，底座与下剪杆的铰接位置做了加强筋处理，承受满负载时不会出现底座变形的问题。

　　从安装边界来看，这套结构收拢状态下整体高度较低，适配绝大多数家用轿车底盘的最低离地间隙，不需要额外垫高就能顺利伸入车辆底盘下方；展开至最大举升高度时，能够满足家用车更换轮胎时的离地间隙需求，留出足够的操作空间完成轮胎拆卸、制动系统检查这类常规维保作业。整体结构没有复杂的异形零件，所有臂架、支撑座都可以采用冲压成型工艺加工，铰接销轴采用标准圆柱销，传动螺杆采用常规车削加工即可完成，生产制造成本较低，适合批量量产作为车辆标配随车工具。

　　实际作业过程中，操作人员只需要将设备收拢后推入底盘对应支撑点位置，使用配套的摇杆转动端部的螺杆，就能平稳带动顶部支撑座上升，直至将车辆举升至目标高度，整个操作过程不需要施加过大的操作力，螺纹副的传动比经过匹配设计，普通使用者就能轻松完成举升操作。作业完成后反向转动螺杆即可平稳降下车辆，整个回落过程速度可控，不会出现突然下坠的冲击。结构上所有运动部件都做了间隙适配，长期使用后即使出现轻微磨损，也可以通过调整螺杆的转动阻尼保证操作手感，不需要复杂的维护流程。相比其他类型的车载举升设备，这种纯机械剪式结构的环境适应性更强，无论是高温的夏季露天环境，还是低温的冬季户外场景，都不会因为温度变化影响传动性能，也不存在液压油低温黏度上升导致操作费力的问题，适配不同地域的随车使用需求。
