日常车辆维保场景里,轮胎更换、底盘检查这类作业都需要稳定的举升支撑,剪式结构的车载起重装置是私家车辆、小型维修点位最常用的便携举升工具,相比液压类举升设备,它的结构更紧凑,收纳后占用的后备箱空间极小,不需要额外携带液压油源,纯机械传动的结构也不存在长期存放后密封失效、油压不足的故障隐患,哪怕在低温、高海拔这类特殊户外环境下,也能可靠完成举升作业。

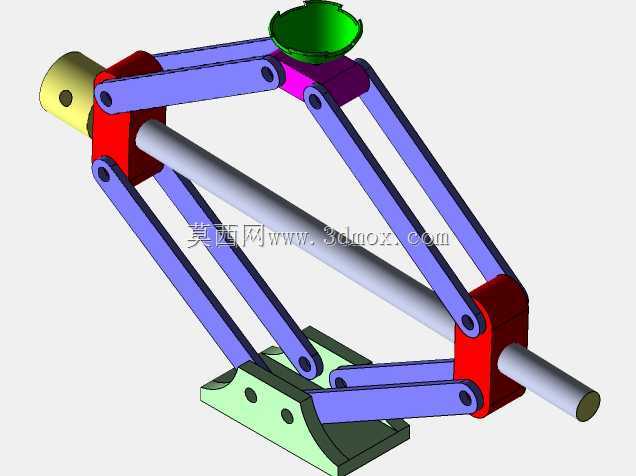

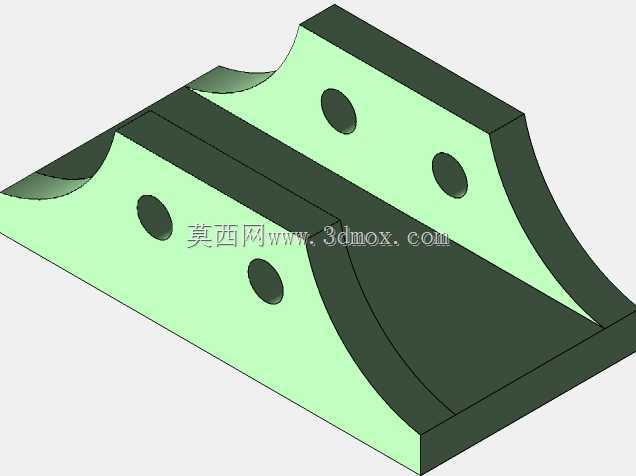

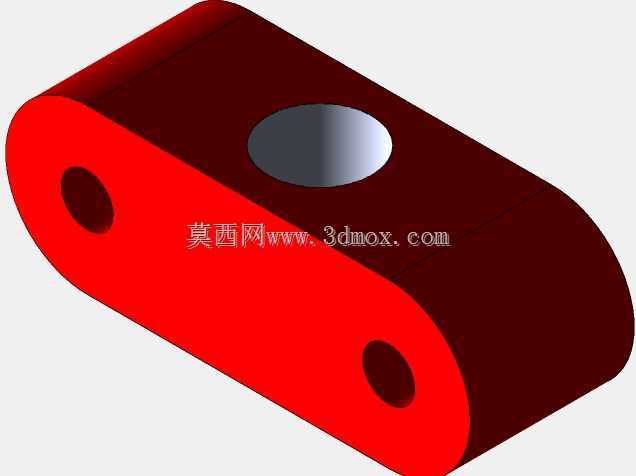

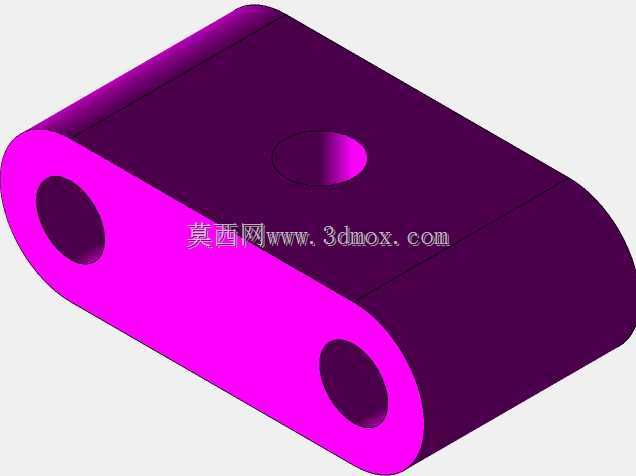

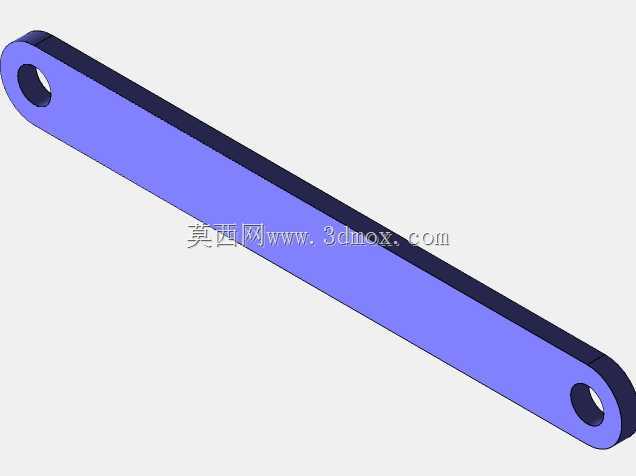

这套结构的核心受力框架采用多组平行连杆铰接布置,上下两组铰接臂分别连接底部支撑座与顶部承托盘,中间穿设传动丝杆,当转动丝杆端部的受力端时,两组铰接臂的中间铰接点距离会随丝杆的进给发生变化,进而带动顶部承托盘完成垂直方向的升降动作。设计过程中首先要确认的是底部支撑座的接地面积,常规家用车的单轮载荷在800kg到1200kg区间,支撑座的接地面积需要保证在普通硬化路面、甚至压实的非铺装路面上,举升最大载荷时不会出现支撑座下陷的情况,同时支撑座上设置的两个安装孔位,是用于铰接下臂的定位基准,孔位的同轴度公差需要控制在0.05mm以内,避免铰接后臂体转动出现卡滞。

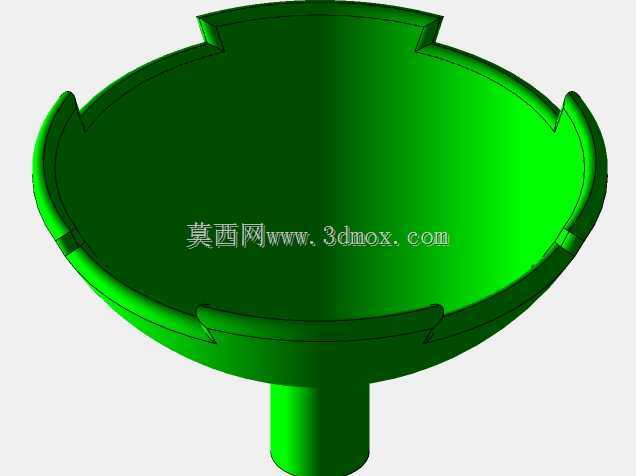

顶部的承托盘采用弧面凹槽设计,这个结构是为了匹配车辆底盘的举升支撑点,普通家用车的底盘举升位多为凸起的加强筋结构,弧面凹槽可以在举升过程中自动适配支撑点的位置,避免举升时出现滑动移位,承托盘与上部铰接座之间采用转动连接,在举升高度变化时,承托盘可以始终保持与底盘支撑面的贴合,不会因为臂体角度变化出现点接触的应力集中问题。
传动丝杆的选型需要匹配整套机构的传动比,丝杆采用梯形螺纹设计,具备自锁特性,当举升到指定高度后,哪怕撤去端部的转动力矩,整套机构也不会因为载荷作用出现自动回落,这是车载举升设备最核心的安全设计点,丝杆的直径需要根据最大举升载荷下的压杆稳定性计算确定,避免举升过程中丝杆出现弯曲变形。铰接位置的销轴采用间隙配合设计,配合间隙控制在0.02mm到0.04mm之间,既保证臂体转动的顺畅度,也不会因为间隙过大出现举升时的结构晃动,每处铰接位置都预留了润滑脂加注的空间,长期使用后可以补充润滑,降低铰接位置的磨损。
整套结构收纳后,上下臂体处于收拢状态,整体厚度不超过80mm,可以轻松放置在车辆后备箱的工具槽内,完全展开后的最大举升高度可以达到350mm,足够支撑普通家用轿车、SUV车型将轮胎抬离地面,满足换胎、底盘紧固件检查这类常规维保作业的需求。设计过程中对每处受力臂的截面都做了等强度优化,臂体采用冲压成型的槽型截面,在保证结构强度、抗弯曲能力的前提下,尽可能降低整套装置的整体重量,避免增加不必要的车载负重。端部的丝杆受力端设计为六角头结构,可以配合车载标配的轮胎扳手直接转动,不需要额外配备专用的操作工具,和车辆自带的维保工具完全适配,哪怕是没有专业维修经验的普通车主,也能快速完成操作。
在结构受力校核阶段,需要重点验证臂体铰接点位置的应力分布,当举升到最大高度、承受额定载荷时,铰接孔位置的应力不能超过材料的屈服强度,同时要考虑偏载工况下的结构稳定性,比如承托盘受力点偏移中心位置20mm时,整套结构不能出现塑性变形。底部支撑座的边缘做了圆弧过渡处理,避免收纳、取用过程中尖锐边角划伤人员或者车辆内饰,所有臂体的边缘都做了去毛刺处理,没有尖锐的加工棱角。
