可调式活口扳手工业级手动五金工具结构

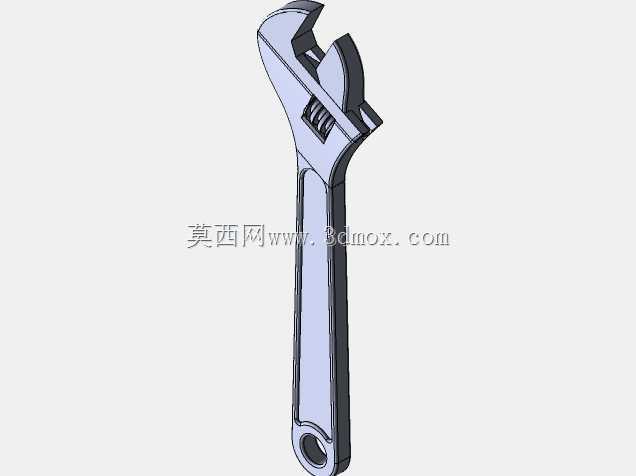

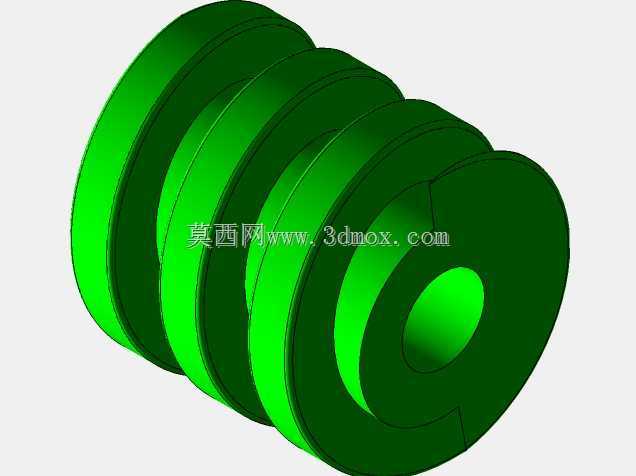

　　在设备运维、机械装配、管线检修等各类现场作业场景里，活口扳手是出现频率最高的手动紧固工具之一，不同于固定开口的呆扳手，它的可调特性让作业人员无需携带多组对应规格的固定扳手，就能覆盖一定尺寸范围内的螺栓、螺母拆装需求，尤其适合现场备件规格不统一、突发维修任务的场景，能大幅减少工具携带量，提升应急处置效率。这款可调扳手的结构设计围绕实用可靠性展开，整体分为固定钳体、活动钳口、调节蜗杆、手柄四个核心部分，固定钳体与手柄为一体化锻造结构，从受力路径来看，扳拧作业时的扭矩从手柄传递到固定钳口，一体化结构避免了拼接结构的应力集中问题，能承受更大的扳拧载荷而不出现断裂变形。活动钳口嵌在固定钳体的导向槽内，和调节蜗杆形成蜗轮蜗杆配合结构，

　　转动蜗杆时就能带动活动钳口沿导向槽平稳滑移，实现开口尺寸的连续调节，导向槽的配合间隙经过合理控制，既保证活动钳口滑动顺畅无卡滞，又避免间隙过大导致扳拧时钳口晃动、损伤螺栓棱角的问题。从外形尺寸与安装边界来看，这款扳手的整体长度适配人手握持的发力区间，手柄末端做了挂孔设计，方便作业时将扳手挂在工具架或者安全绳上，防止高空作业时工具坠落；开口的最大调节范围覆盖了日常运维中最常见的紧固件尺寸，钳口的咬合面做了细密的齿纹处理，扳拧时能和紧固件的侧面形成足够的摩擦力，减少打滑概率，即使面对表面有轻微锈蚀的紧固件，也能稳定咬合不滑脱。设计过程中重点考量了受力分布的合理性，钳头部位是扳拧时应力最集中的区域，

　　因此在固定钳体和活动钳口的转角位置做了圆弧过渡处理，避免直角结构带来的应力集中，防止长期大扭矩使用后出现裂纹；手柄部分的截面采用符合人体工学的扁形结构，表面没有多余的防滑凸起，既保证握持时的贴合度，发力时不会硌手，也避免了复杂结构导致的加工难度提升、容易积存油污的问题。在实际使用场景中，这类扳手既可以用于生产车间的设备日常点检维护，比如设备护板螺栓紧固、管线接头拆装，也能用于家用维修、水电安装等民用场景，可调的特性让它能适配不同规格的外六角、方头紧固件，不需要频繁更换工具。和管钳相比，它的钳口平整度更高，不会在紧固件表面留下明显的咬痕，适合对紧固件外观有一定要求的装配场景；和套筒扳手相比，它不需要搭配对应规格的套筒头，

　　应对狭小空间里的紧固件操作更灵活，只要开口能卡住紧固件的两个平行侧面，就能完成扳拧作业。在建模逻辑上，这款结构的核心是保证活动钳口和固定钳体导向槽的配合精度，以及调节蜗杆和活动钳口齿条的啮合间隙，建模时先完成整体受力结构的轮廓搭建，再细化导向槽、蜗杆安装位、齿纹等细节，所有配合面的尺寸公差都按照手动工具的行业通用标准设定，保证活动部件动作顺畅，同时没有多余的旷量，钳头开口的平行度也做了约束，避免扳拧时出现受力不均导致的紧固件棱角磨损问题。手柄末端的挂孔位置经过重心考量，悬挂时扳手能保持自然垂直，不会歪斜滑落，整体结构没有多余的装饰性设计，所有造型都服务于功能实现，符合工业手动工具的实用化设计原则。
