百兆瓦级OCP超导直流数据中心整体布局方案

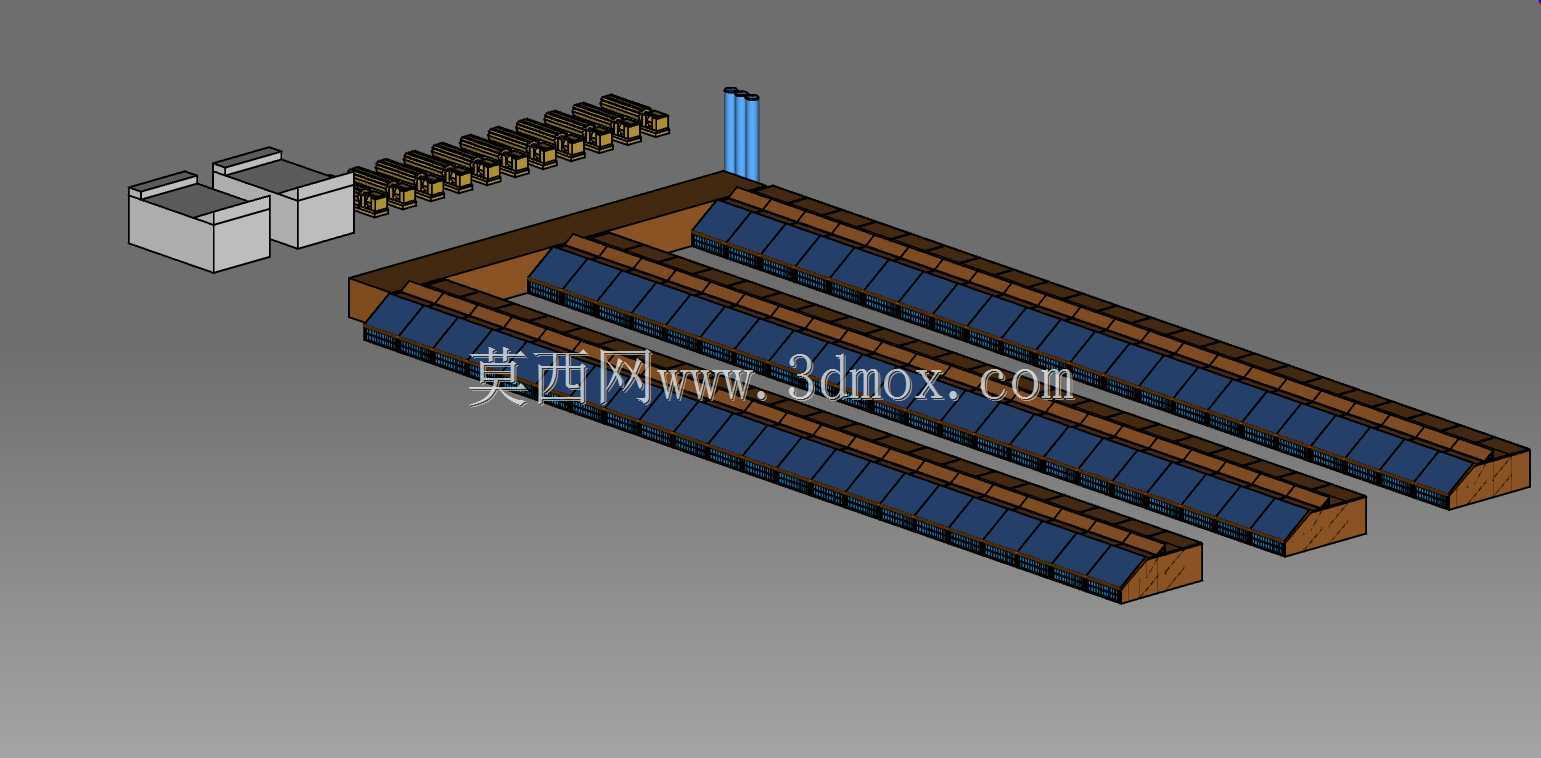

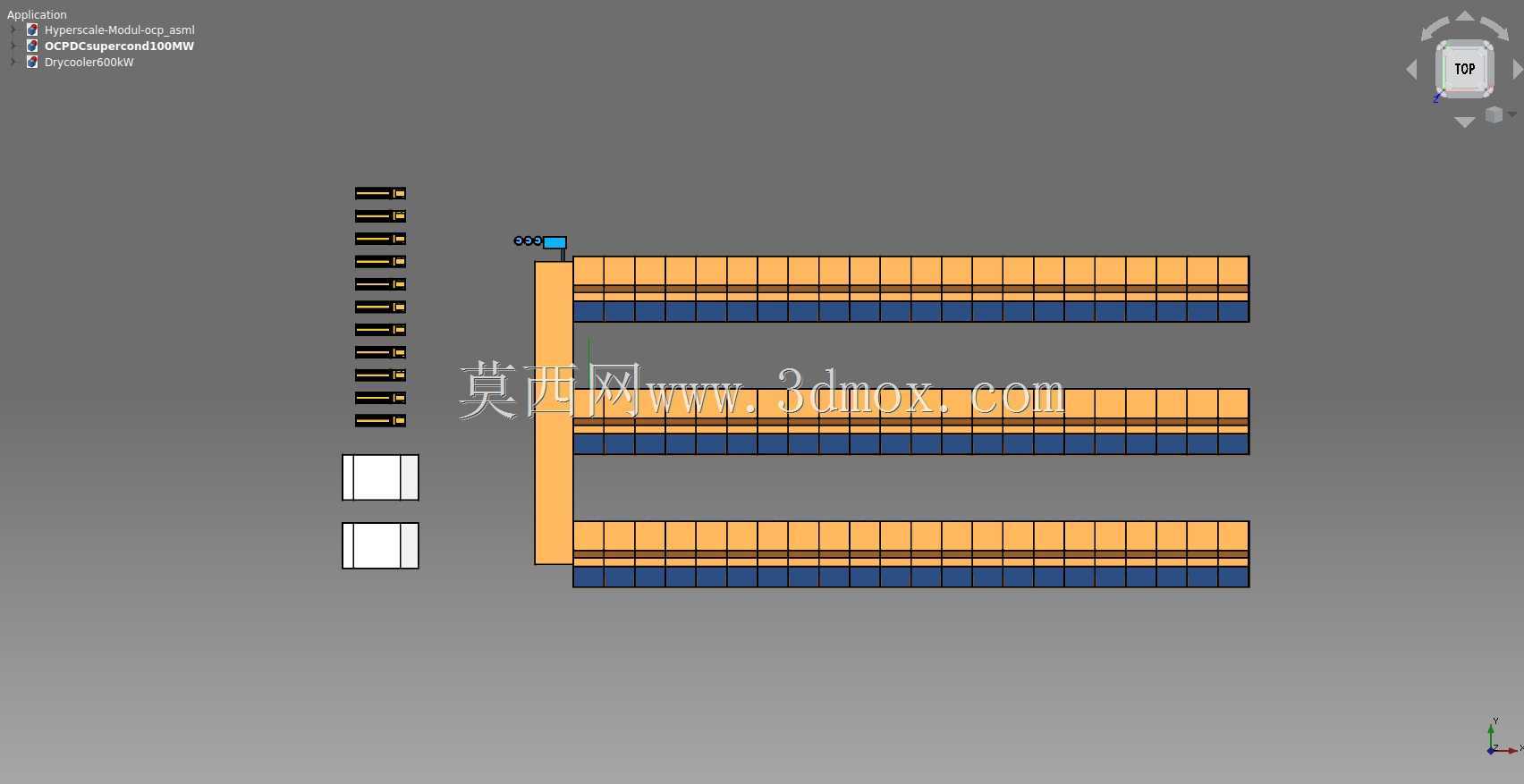

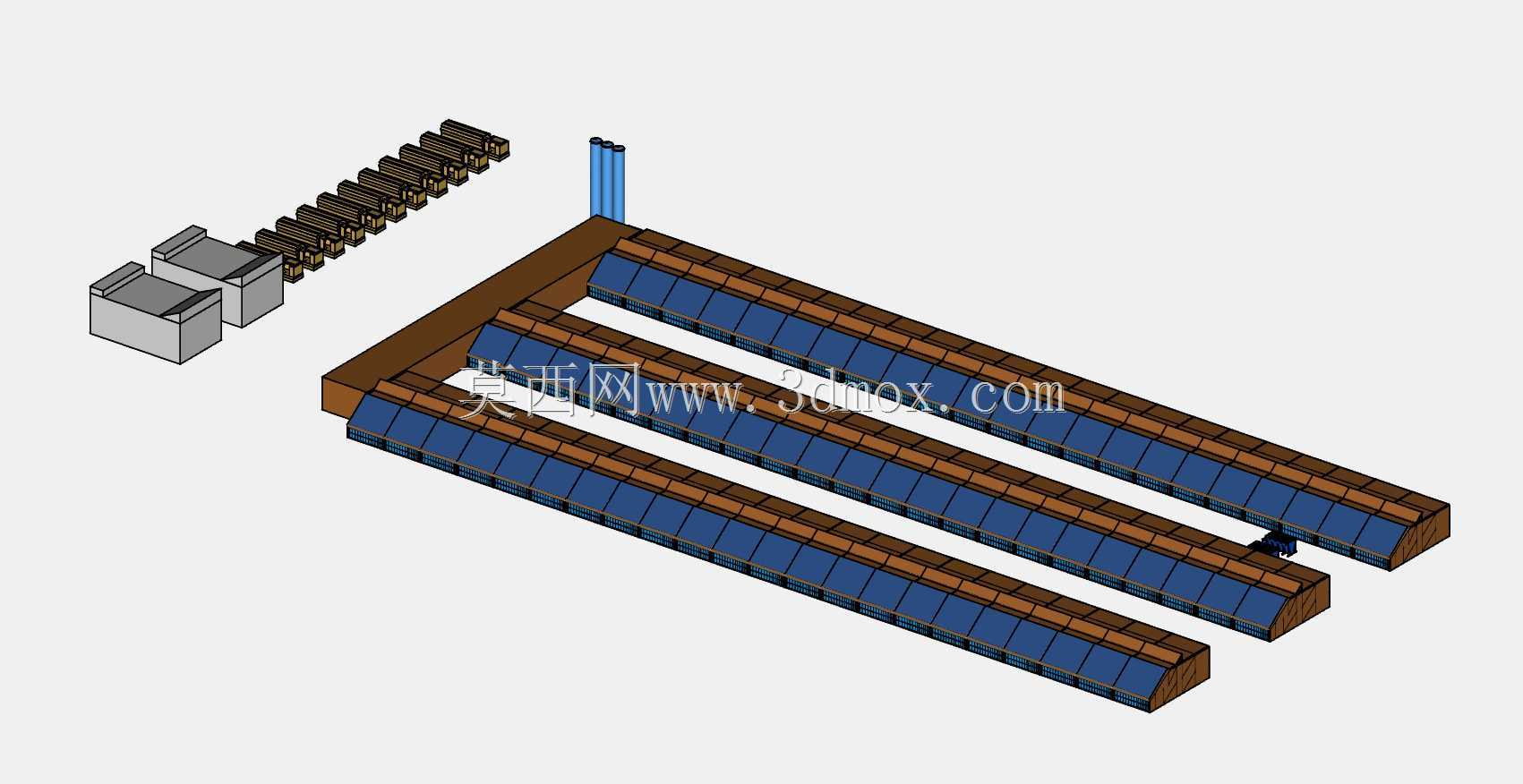

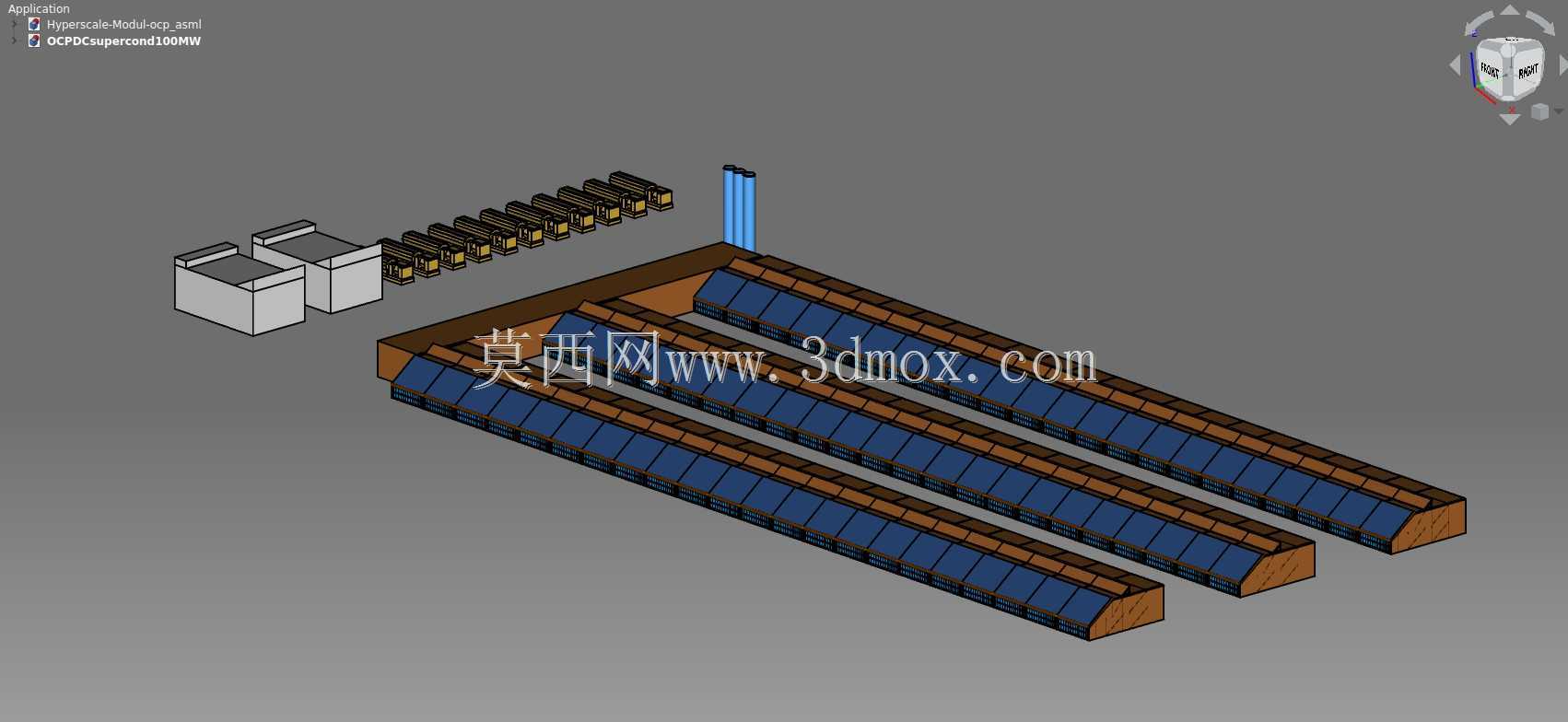

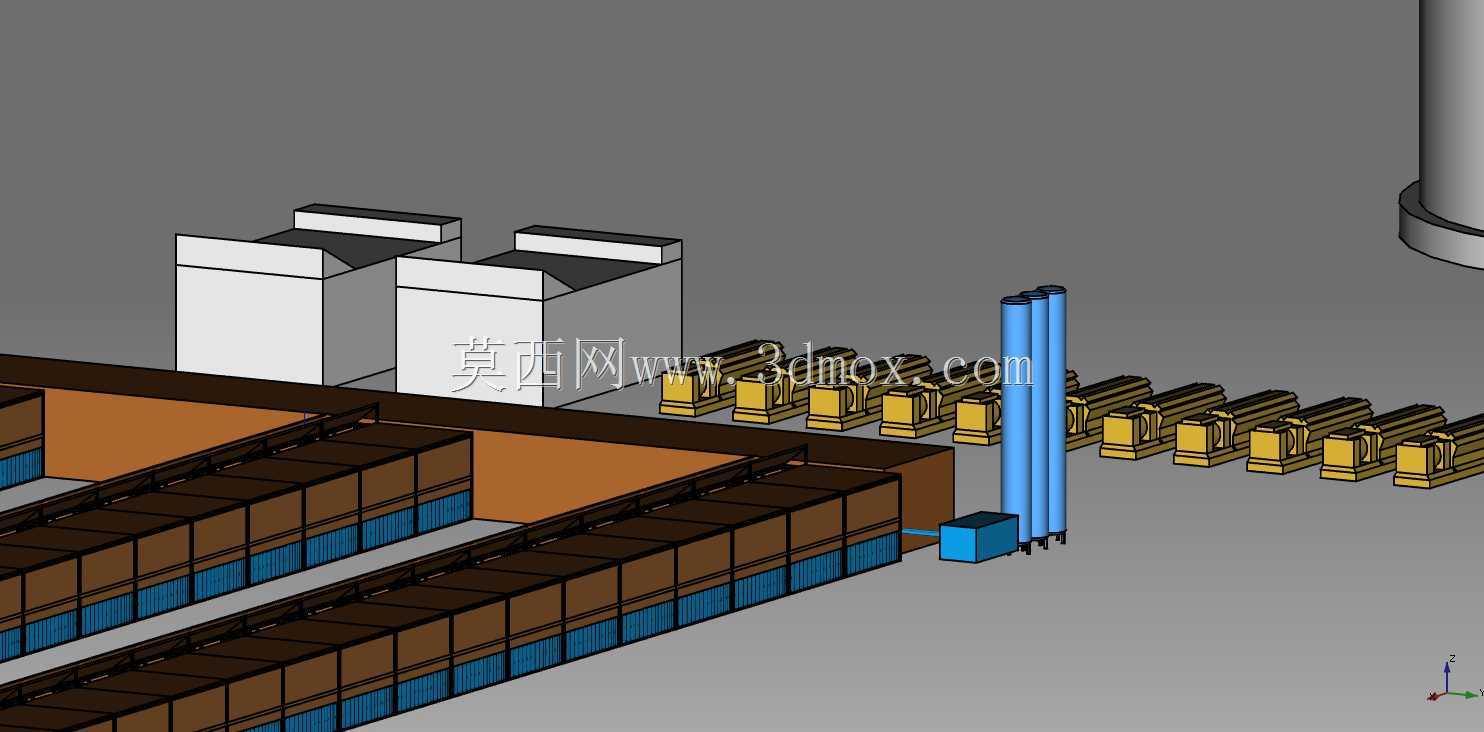

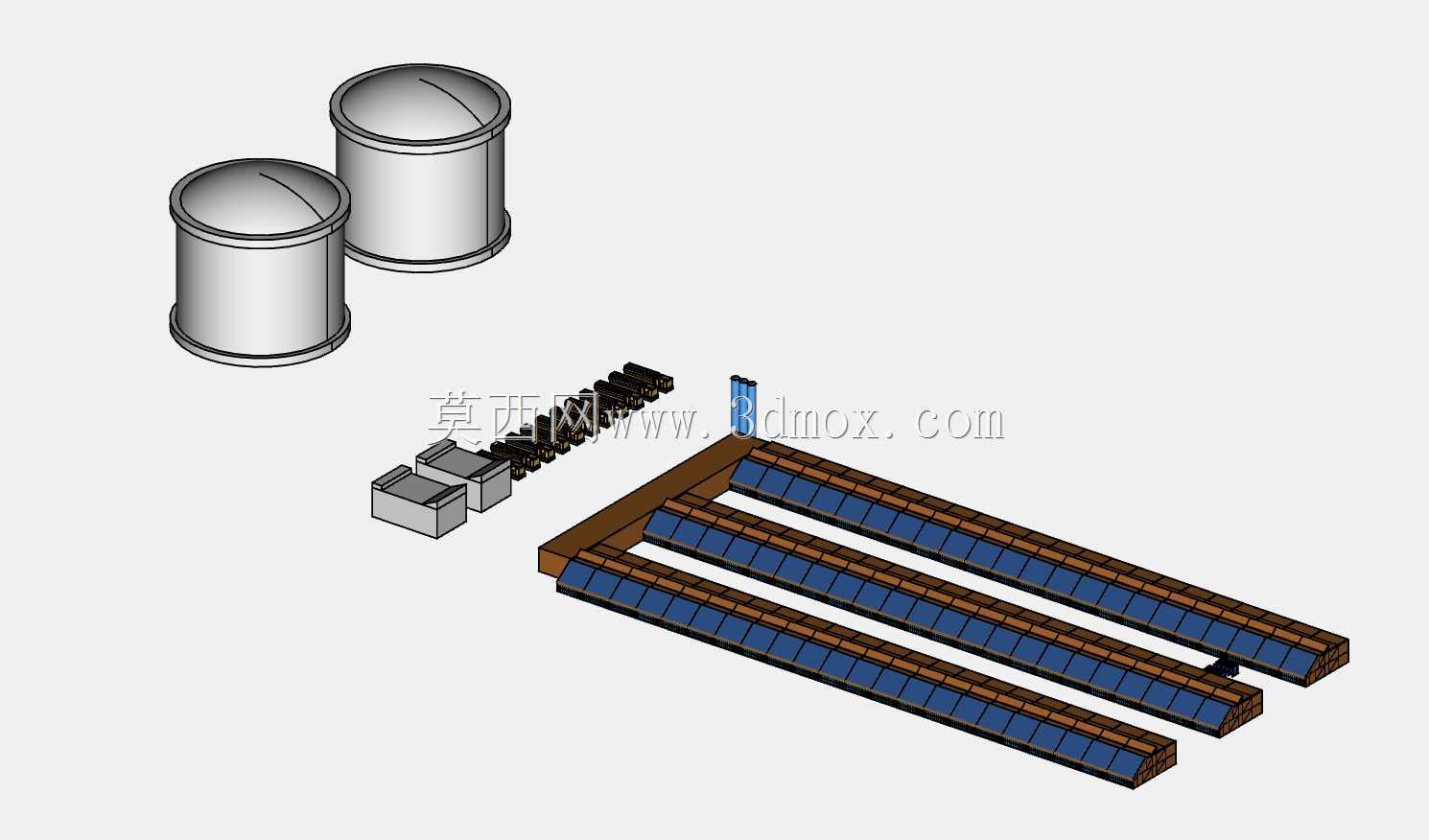

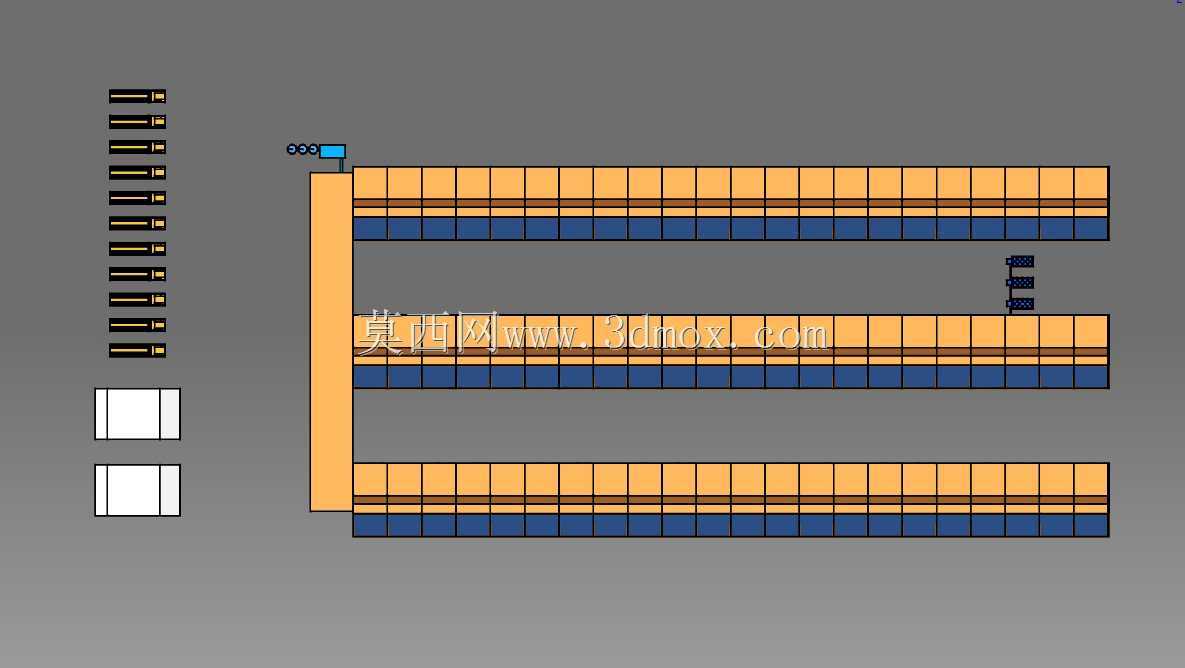

　　这套三维布局方案针对高密度算力集群的供配电与散热痛点搭建，核心围绕100MW负载规模的OCP标准机架集群展开，整体排布充分考虑了超导直流供电的低损耗特性与液冷系统的管路走向需求，在有限的机房空间内实现了供电、散热、算力模块的高度协同。从现场安装边界来看，整体机架组采用三列平行排布的形式，每列机架沿纵深方向连续布置，单组机架的安装预留间隙严格匹配OCP规范中的运维通道要求，列间预留的空间不仅满足日常运维的人员通行、设备更换需求，也为超导母线的敷设、真空冷却管路的接驳预留了足够的操作空间，避免后期安装阶段出现管线干涉的问题。方案中配套的超导母线系统采用带真空夹层的冷却结构，沿机架列的端部统一布设，母线的走向完全贴合机架的供电接入点位置，

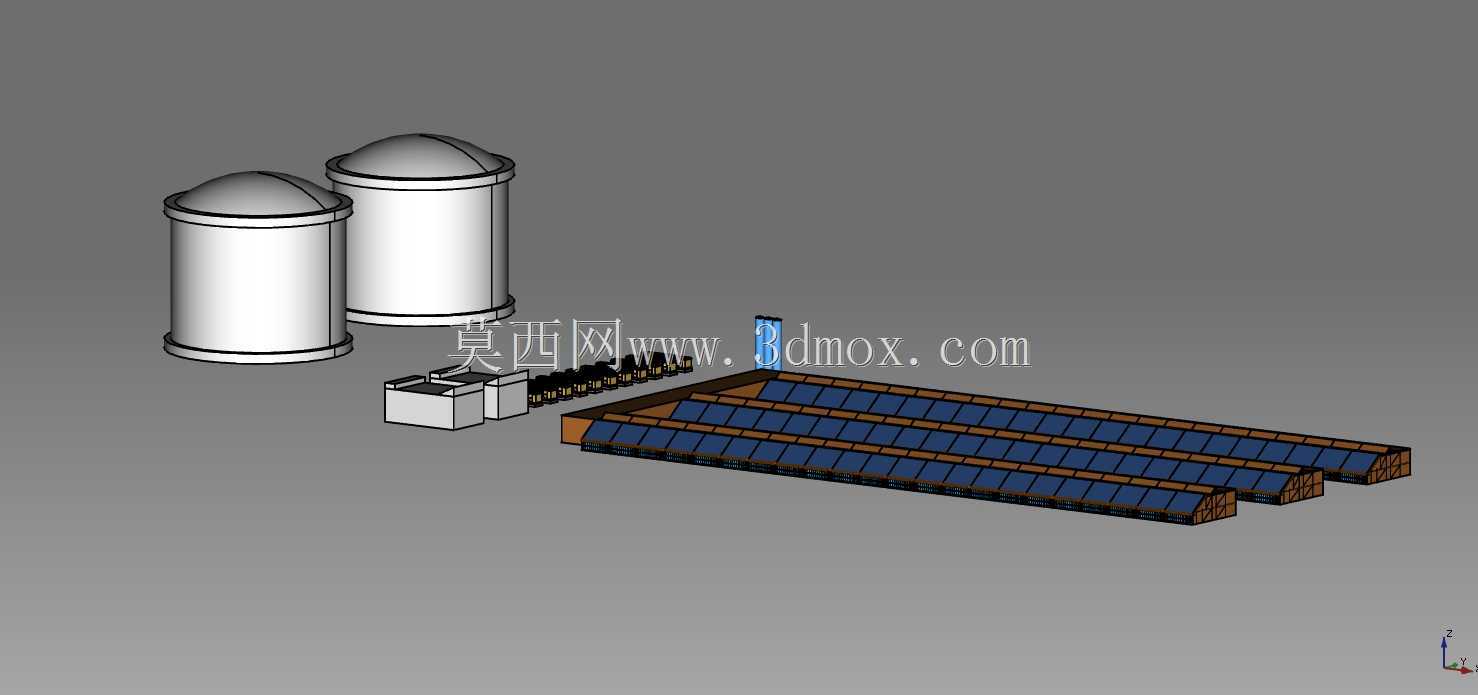

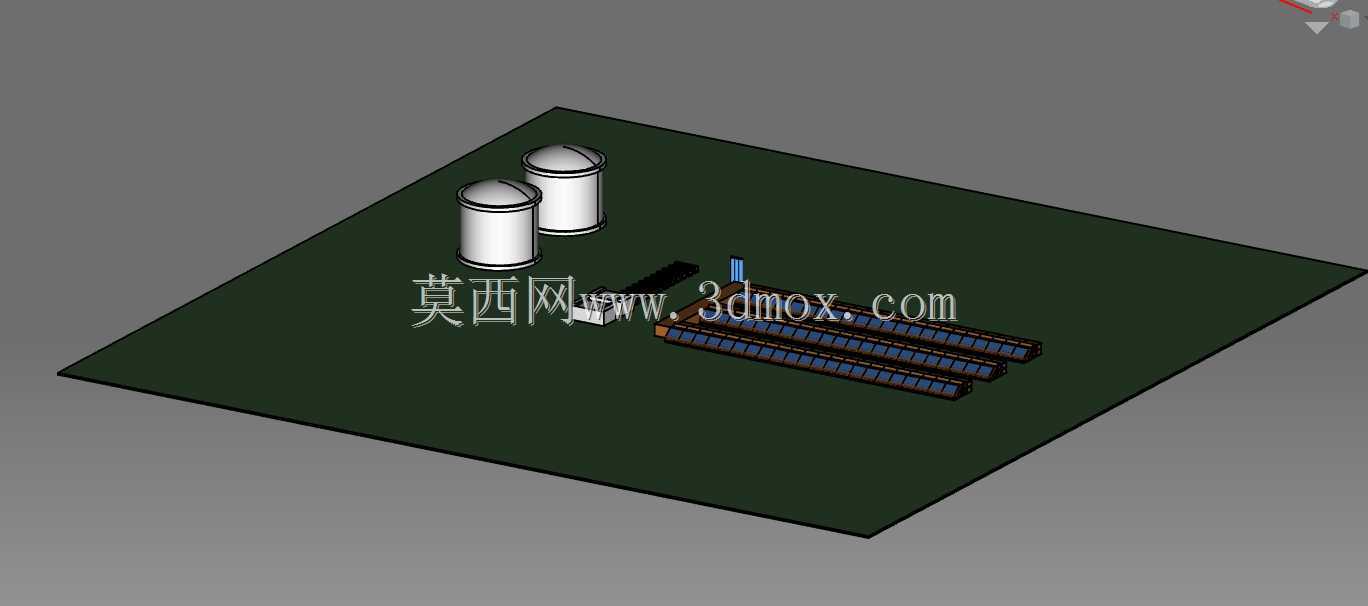

　　减少了供电回路的线缆长度，从结构设计层面降低了直流传输过程中的线损，同时真空冷却结构能够将超导导体的工作温度维持在临界区间，保障大电流传输过程中的稳定性。供能侧的配套模块在布局中被设置在机架集群的端部区域，包含燃气发电机组、太阳能电池板接入单元，两类供能单元的输出端直接对接超导母线的进线端，省去了中间多级变压的环节，适配超导直流供电的架构特性，其中热电联产的液冷回路与机架侧的冷板管路采用同程设计，保证各机架的冷却液流量分配均匀，避免出现局部热点。在功能设计层面，整套布局完全遵循Open Rack的结构规范，每个OCP模块的安装位预留了标准的快接接口，供电、液冷、网络的接口全部集中在机架后侧的维护区，

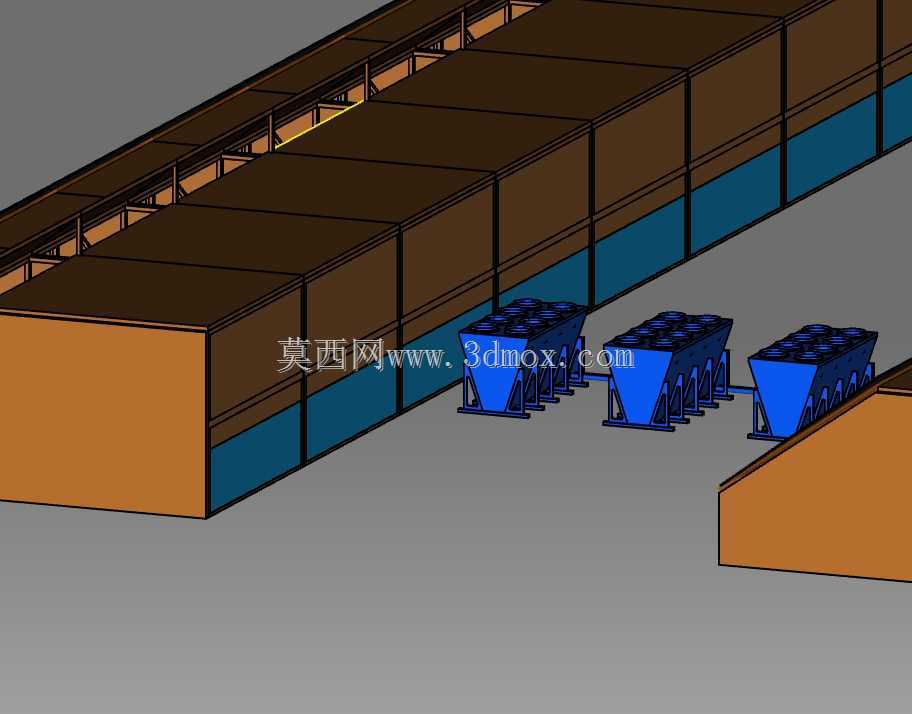

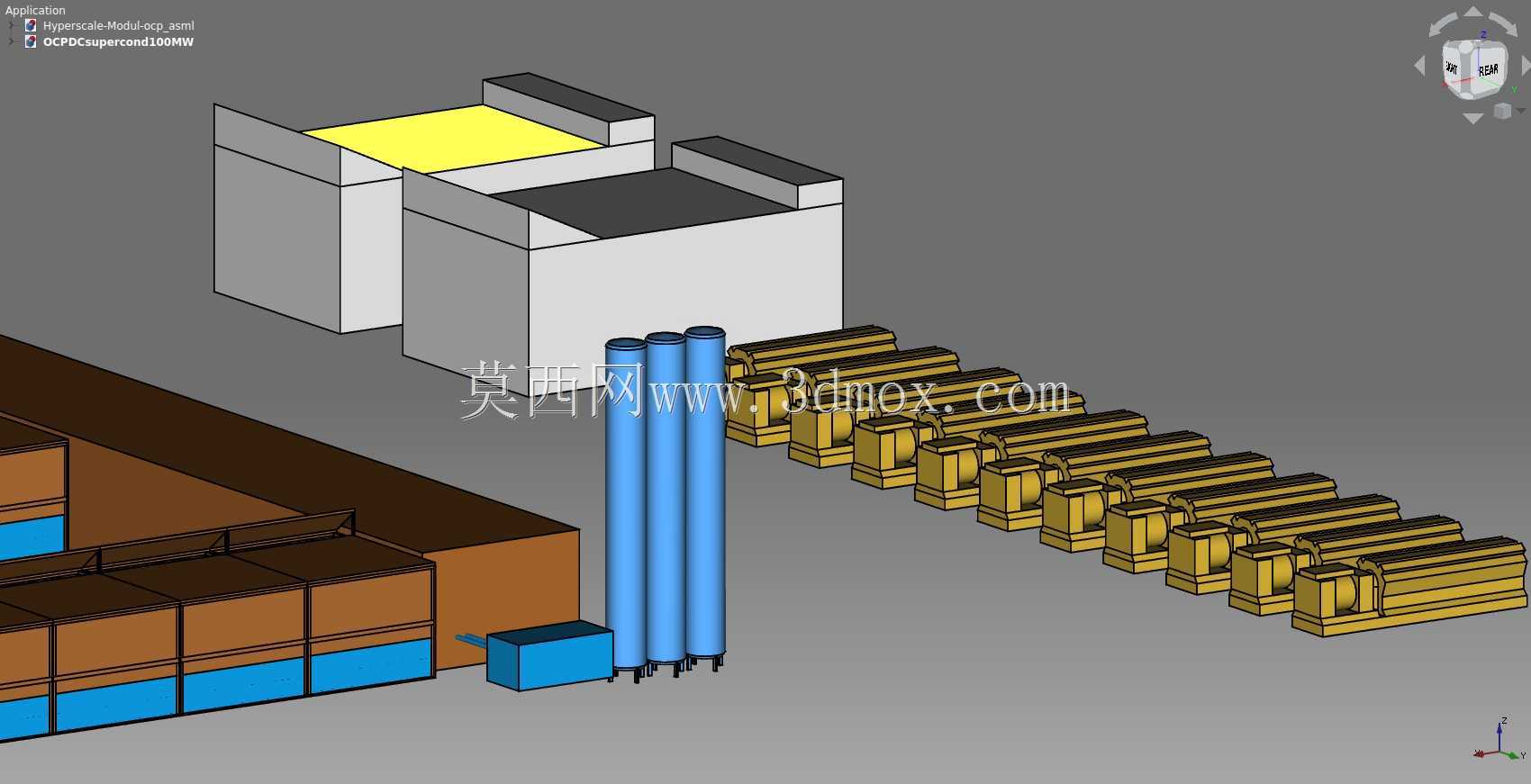

　　运维人员可在冷通道侧完成设备的上架与更换，无需进入管线密集的热通道区域。真空冷却器作为超导母线的核心配套部件，被布置在母线的端部位置，其安装基座与机房地面的承重结构做了对应匹配，设备的检修面朝向运维通道，方便后期对冷却介质、真空度进行定期检测维护。方案中还纳入了OCP木制数据中心模块的适配设计，这类预制化模块可直接在现场完成拼接组装，模块的结构强度满足机架设备的承重要求，同时预制模块内部预先预留了管线穿设的孔洞，可大幅缩短现场施工的周期。从实际应用场景来看，这类布局方案主要面向超大规模算力中心、AI训练集群这类高功率密度的算力场景，传统风冷方案在单机架功率突破20kW后就会出现散热瓶颈，

　　而这套方案结合超导直流供电的低损耗特性与液冷系统的高换热效率，可支撑单机架更高的功率密度，同时大幅降低供电环节的能源损耗，提升整体PUE表现。设计过程中充分考虑了不同功能单元的安装顺序，现场施工时可先完成地面承重结构的找平，再铺设预制的木制模块基座，之后依次布设超导母线、液冷主管路，最后完成机架的吊装与接口接驳，各工序之间不存在交叉干涉，可有效提升现场的施工效率。机架顶部预留的走线空间可同时容纳弱电线缆与液冷支管，走线架的排布高度避开了母线的维护操作空间，两类管线分侧布设，避免出现电磁干扰与管路漏液影响线缆安全的问题。端部的配套附属设备采用模块化设计，可根据实际的负载规模灵活调整供能单元的配置数量，当集群扩容时，只需沿机架列的延伸方向加装对应长度的超导母线与液冷管路，即可完成容量扩展，无需对整体布局做大规模调整。
