19英寸标准IT设备木制服务器机架结构

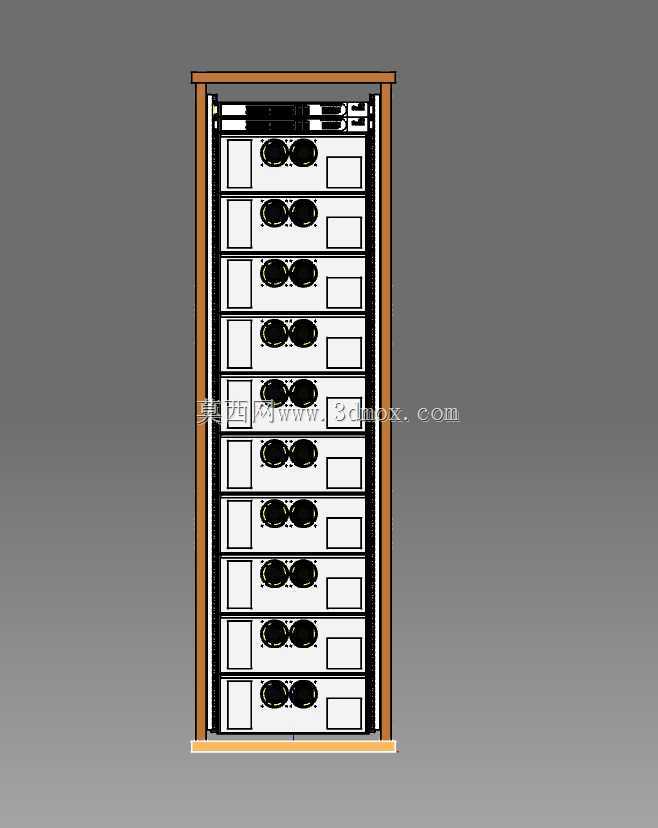

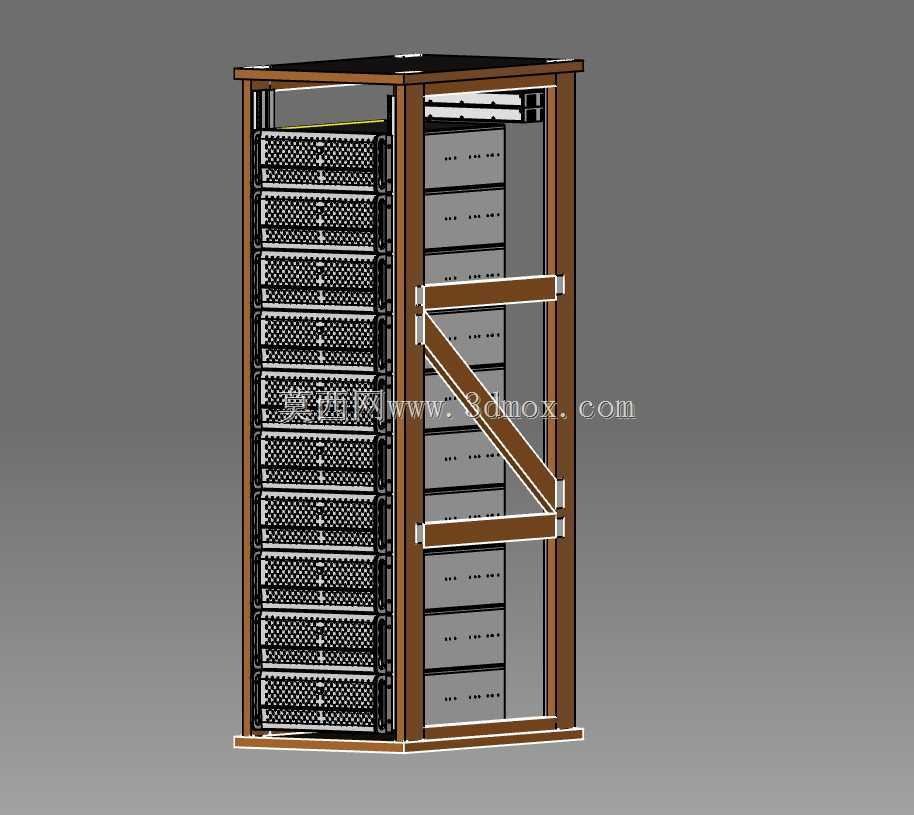

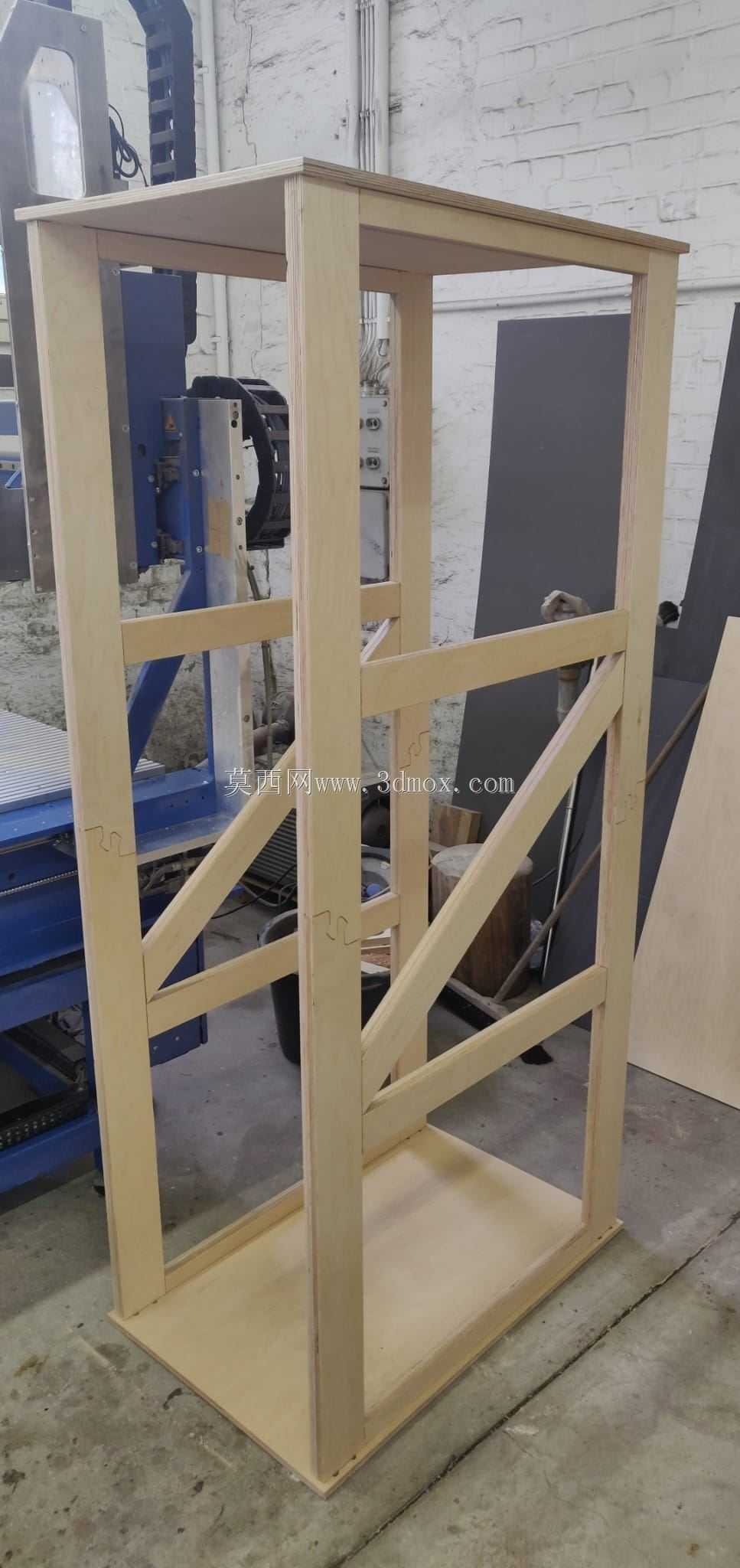

　　在中小规模边缘计算节点、创客空间私有云部署、实验室测试环境搭建这类场景里，常规钢制服务器机架的冷硬质感往往和空间氛围格格不入，且自重较大，对于需要灵活调整部署位置、追求空间视觉协调性的场景来说适配性不足，这款木制服务器机架正是针对这类细分需求开发的承载结构。从安装边界来看，机架整体外形尺寸控制在600x900x42HE，完全匹配19英寸标准IT设备的安装规范，宽度方向预留的走线空间可以满足常规网线、电源线、光纤的布设需求，深度方向900mm的尺寸既可以容纳常规机架式以太网/SFP交换机，也能适配19英寸x4RU规格的服务器外壳安装，不会出现设备尾部突出机架、前门无法闭合的问题。结构设计上，主体框架采用实木型材搭建，

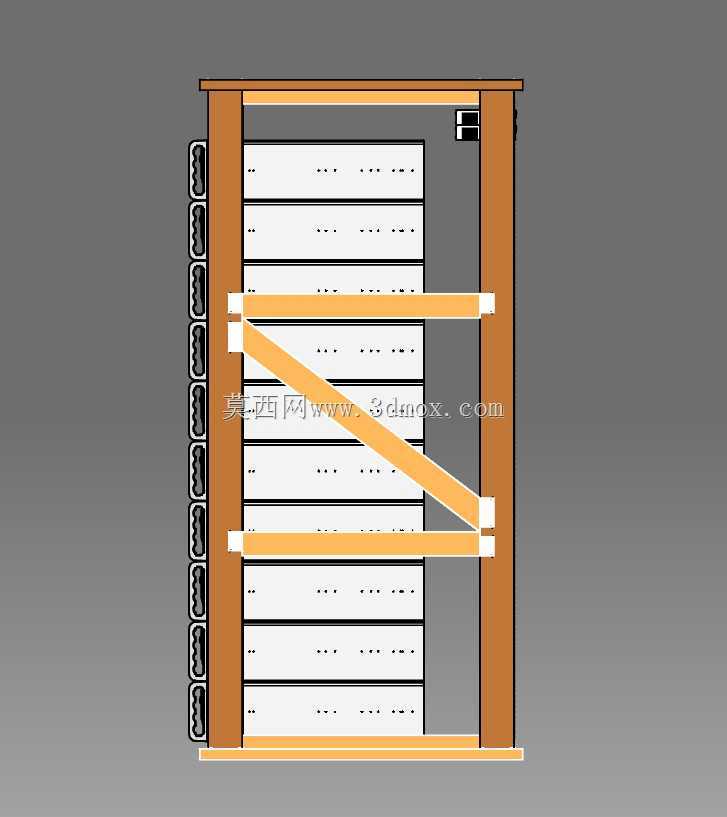

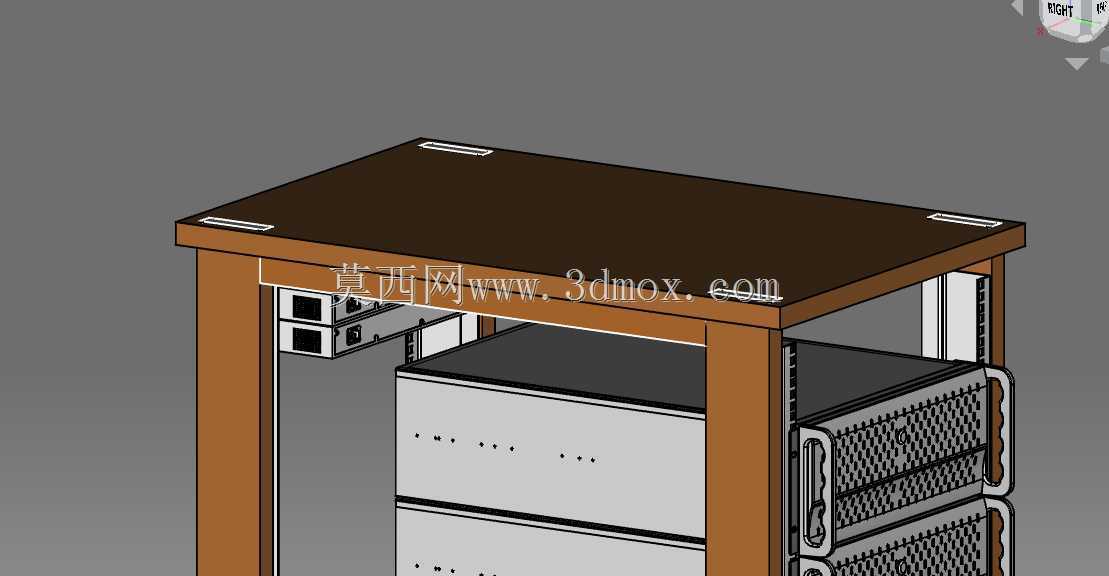

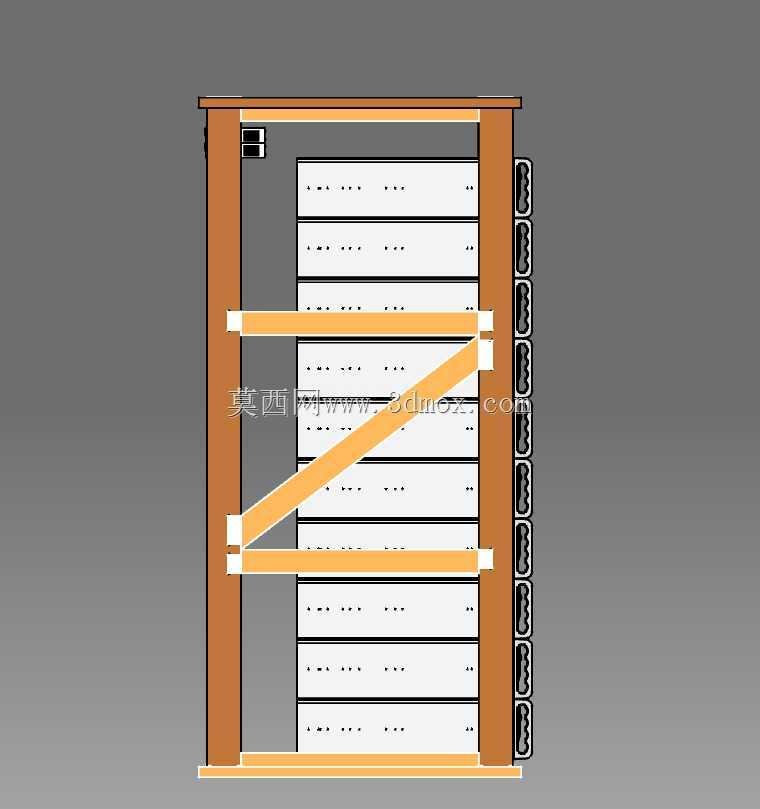

　　侧部设置斜向加强撑结构，通过金属连接件完成木构件之间的锁固，避免纯木结构长期承重出现的榫接松动变形问题，整体静态承重可以达到1000kg，完全能够满足多台服务器、交换机堆叠部署的承重需求，不会出现框架弯曲、层板塌陷的问题。和常规钢制机架不同，这款木制机架没有预装标准机架安装导轨，这一设计取舍主要是考虑到VR场景下的设备展示需求，以及轻量化创客部署场景中用户可根据自身设备尺寸自定义导轨安装位置的灵活性，用户可以根据自身搭载的设备类型，在框架立柱上自行打孔安装适配的导轨或者层板托，适配不同深度、不同安装孔位的非标准IT设备，比如树莓派集群、自研传感器服务器这类非标准19英寸设备，不需要受限于标准导轨的安装孔位限制。机架顶部设置封闭顶板，

　　可以避免顶部落灰堆积在设备进风口，同时也可以在顶部放置小型网络设备或者布线理线器，充分利用机架顶部空间；框架底部设置平整的支撑底座，不需要额外安装脚轮或者支撑脚就可以平稳放置在地面，若有移动需求也可以用户自行加装脚轮组件，底座的接触面积经过优化，不会对地面造成局部压痕，适配实木地板、环氧地坪等不同地面材质。从实际使用场景来看，这款机架除了可以承担常规IT设备的承载功能之外，木制材质的外观可以更好融入办公区、展示区这类非专业机房场景，不需要额外做机架装饰遮挡，符合可持续材料应用的设计思路，木材本身的减震特性也能一定程度降低服务器运行时的振动传递，减少硬盘因为长期振动出现的故障概率。设计过程中重点校核了立柱的长细比、斜撑的受力角度，

　　确保在满配设备的情况下，框架的侧向变形量控制在安全范围内，不会因为设备推拉过程中的外力出现框架倾覆的问题；立柱上的安装基准面经过平整度校准，保证设备安装后不会出现倾斜，相邻设备之间的间隙可以满足通风散热需求，用户可以根据自身散热需求在机架内部加装风扇模块，木制框架的低导热性也能避免机架外部出现凝露问题，适配湿度稍高的部署环境。
