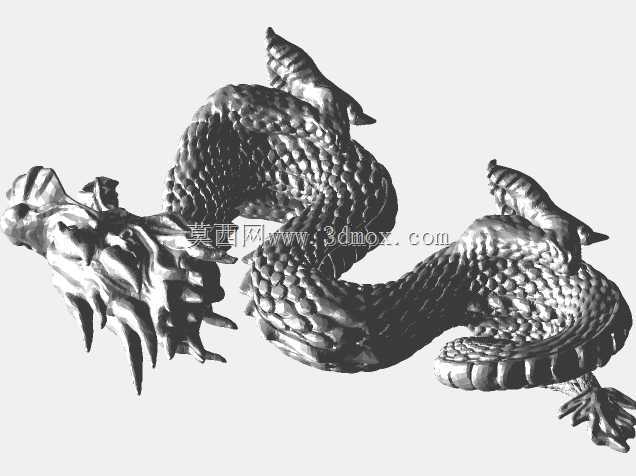

中国传统龙形立体摆件结构设计

　　做这个龙形造型的结构设计，最初是对接文创摆件加工与四轴加工实训的双重需求，先从实际落地的场景倒推设计逻辑。首先说应用端，这类造型一方面可以作为桌面装饰摆件，适配文创周边、国风主题展陈的实物制作需求，另一方面也能作为多轴加工实训的教学样件，帮助操机人员熟悉四轴联动加工的刀路规划逻辑，同时也完全适配熔融沉积、光固化等主流3D打印工艺的成型要求，不需要额外添加大量支撑结构就能完成打印。

　　设计过程中最先敲定的是整体的曲面连续性，龙身采用渐变式的螺旋盘绕结构，没有出现曲率突变的硬棱，一方面是避免3D打印过程中出现层间应力集中导致的翘曲变形，另一方面也能让四轴加工时的刀路过渡更顺滑，减少接刀痕的产生。龙首部分的细节处理做了针对性的工艺适配，龙角、龙须这些突出结构的厚度都控制在1.5mm以上，避免打印或者加工过程中出现断折，龙鳞的纹理深度设置为0.3mm，既能够保证纹理的触感清晰，又不会因为纹理过深导致打印时支撑难以去除，或者加工时刀具频繁抬刀影响效率。

　　从安装与摆放的边界来看，整个造型的底部做了12mm宽的平整支撑面，不需要额外配置底座就可以直接平稳放置在水平台面上，整体的最大外轮廓尺寸控制在180mm120mm100mm的区间内，既可以适配大多数桌面级3D打印机的成型仓尺寸，也能满足常规四轴加工设备的装夹行程要求，不需要拆分零件就可以一次性加工成型。龙身的盘绕间隙预留了最小8mm的空隙，不管是3D打印时的支撑去除，还是四轴加工时的刀具避让，都有足够的操作空间，不会出现刀具干涉或者支撑残留难以清理的问题。

　　功能特性上，整个造型做了等壁厚处理，壁厚均匀控制在2.5mm，如果采用3D打印制作，既可以做实心结构提升摆件的配重质感，也可以做空心结构减少材料消耗，空心结构的内部没有封闭空腔，打印时不需要预留排气孔，避免打印过程中因为空腔内空气膨胀导致的层间开裂。如果采用四轴CAM加工，整个造型的曲面都做了G2连续过渡，刀路规划时可以采用平行铣削结合曲面投影的方式，不需要多次翻面装夹，一次装夹就能完成95%以上的曲面加工，剩余的底部平面只需要简单的平铣工序就能完成，加工后的表面粗糙度可以直接达到Ra1.6，简单抛光后就能做后续的表面上色、电镀等处理。

　　设计思路上没有做过多夸张的变形，保留了传统中国龙的经典比例，龙身的长度与龙首的尺寸比例控制在6:1，符合大众对传统龙形的视觉认知，龙爪的姿态做了收敛处理，没有过度外伸，避免突出部分在运输或者摆放过程中发生磕碰损坏。整个造型没有细小的独立装配结构，是一体化的整体设计，不需要后续的粘接、拼装工序，加工或者打印完成后只需要去除毛边就可以直接使用，降低了后续的处理成本。针对不同的加工场景，造型的所有曲面都做了可编辑的参数化调整，如果需要放大或者缩小尺寸，只需要调整整体缩放比例，不会出现曲面破面、细节丢失的问题，适配不同尺寸的摆件制作需求，小到50mm的钥匙扣挂件，大到500mm的展陈摆件，都可以基于这个基础模型调整参数后直接生成加工刀路或者打印切片文件。
