克罗诺斯激光控制板防护壳体结构

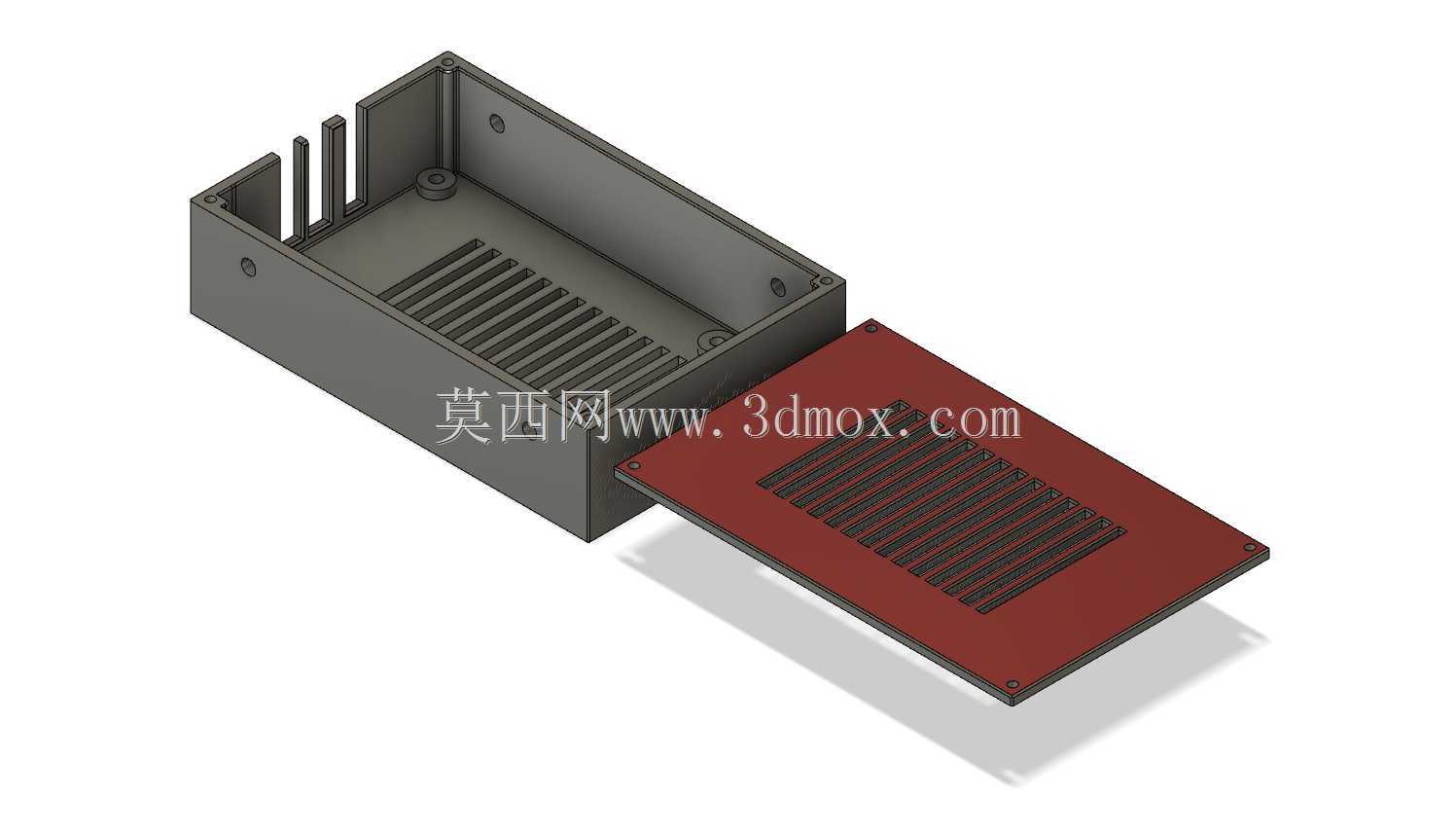

　　在工业激光加工设备的电控系统搭建环节，控制板卡的防护壳体是容易被忽略但直接影响设备运行稳定性的关键结构件，这款适配克罗诺斯激光设备的控制板盒，正是针对激光加工现场复杂工况设计的板卡承载防护结构。激光加工车间往往存在切削粉尘飘散、局部温升高、设备运行伴随持续振动的问题，普通的简易塑料壳体很难在这类场景下长期可靠工作，这款壳体采用分体抽拉式结构，分为底座与上盖两个核心部分，底座作为板卡的主要承载结构，侧壁预留了多组竖向卡槽，可根据不同版本控制板的元件高度调整板卡安装位置，避免板上的电容、接口元件与壳体内壁发生干涉。底座的四个内角位置设置了一体式的安装柱，柱端预留了标准螺丝孔位，控制板可通过铜柱或直接锁附在安装柱上，安装柱的高度经过测算，

　　能让板卡底部与壳体底面留出足够的走线空间，方便板卡下方的电源线、信号线排布，同时预留的间隙也能形成空气流通通道，帮助板卡上的功率元件散热。上盖采用抽拉滑配结构，与底座侧壁的滑槽配合，装配时无需额外螺丝固定，滑入到位后可通过侧边的一颗小螺丝完成锁止，既方便后期设备维护时快速开盖排查板卡故障，也能避免设备长期振动导致上盖松脱。上盖表面设计了多组平行的通风格栅，格栅的开槽宽度经过控制，既能保证壳体内外的空气对流，带走板卡运行产生的热量，又能阻挡较大尺寸的金属碎屑、加工粉尘落入壳体内接触板卡造成短路。壳体的外侧壁预留了标准的安装固定孔，可直接通过螺丝锁附在激光设备的电控仓内壁，或者搭配安装支架固定在设备机架的指定位置，

　　安装孔的位置间距符合通用电控配件的安装尺寸规范，不需要额外定制转接支架就能完成装配。从结构设计的细节来看，壳体的所有棱边都做了小尺寸的倒角处理，避免装配和维护时锋利的边角划伤操作人员的手部，也防止刮伤板卡连接的线材绝缘层。底座侧壁的卡槽位置做了加厚处理，因为抽拉上盖时滑槽位置会承受反复的摩擦应力，加厚设计能提升滑槽的结构强度，避免多次拆装后出现滑槽磨损松旷的问题。考虑到激光设备的控制板往往会外接多组信号线、激光驱动线，壳体的其中一侧侧壁预留了可拆式的走线缺口，用户可根据实际接线的数量和线径，选择敲落对应位置的挡片形成走线孔，搭配护线套使用就能对线材形成防护，避免线材与壳体硬边摩擦破损。这款壳体的内部容纳空间经过优化，

　　在保证能完整容纳对应型号激光控制板的前提下，尽可能压缩了整体外形尺寸，不会占用电控仓内过多的安装空间，给其他电控元件如驱动器、电源模块留出足够的布置位置。在实际设备应用中，这类控制板盒不仅能为板卡提供物理防护，隔绝外部粉尘、切削液飞溅的影响，还能对板卡形成一定的电磁屏蔽效果，减少激光发生器工作时产生的电磁干扰对控制板信号传输的影响，避免控制信号出现丢步、误触发等问题。设计过程中针对壳体的壁厚做了反复校核，在保证结构强度足够、安装后不会出现形变的前提下，尽可能控制壳体的整体重量，降低对设备机架的负载，同时也能减少材料的不必要消耗。壳体的底座底部还设计了浅型的加强筋，沿着底座的长边方向排布，既提升了底座的抗形变能力，避免锁附安装时用力过大导致底座弯曲变形，也让底座与安装面之间留出微小间隙，避免安装面的不平整导致壳体受力不均。
