传动系统用L型惰轮安装固定支座结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461426
  • 传动系统用L型惰轮安装固定支座结构
  • 传动系统用L型惰轮安装固定支座结构
  • 传动系统用L型惰轮安装固定支座结构
  • 传动系统用L型惰轮安装固定支座结构
  • 传动系统用L型惰轮安装固定支座结构
  • 传动系统用L型惰轮安装固定支座结构

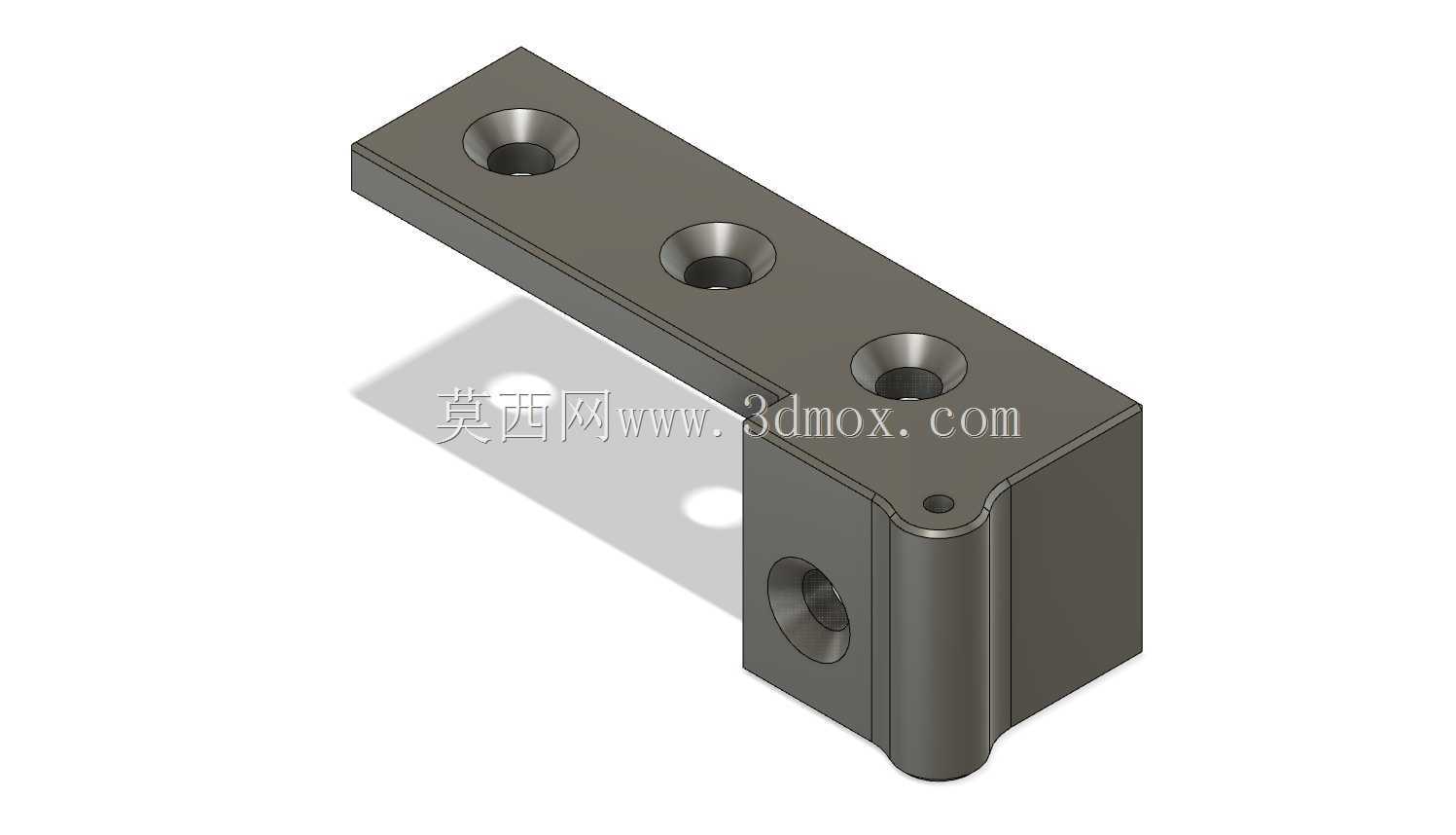

  在带传动、链传动这类常见的机械动力传递场景里,惰轮的作用是调整传动件张紧度、改变传动走向,避免传动带或链条松旷跳齿,而惰轮安装座就是承载惰轮转轴、保证惰轮工作位置稳定的核心支撑零件,这类零件的设计合理性直接影响整套传动机构的运行寿命与传动精度。这款L型结构的惰轮安装座,整体采用一体化铣削成型的结构设计,没有拼接焊缝,避免了拼接结构带来的应力集中问题,能承受惰轮运转过程中持续的径向载荷,适配多数中轻载传动场景的安装需求。从结构布局来看,安装座分为水平安装基面与垂直支撑立板两个功能区域,水平基面上开设了三个同轴度一致的沉头安装孔,沉孔深度刚好可以容纳内六角圆柱头螺钉的头部,安装后螺钉头不会突出基面,保证安装面与设备机架的完全贴合,

  不会出现局部间隙导致的安装歪斜;三个安装孔沿水平基面长度方向等距排布,安装时可以根据机架上的固定孔位灵活选择适配孔位,也可以通过三个孔的共同锁紧提升固定可靠性,避免长期受振动影响出现固定螺栓松动的问题。垂直支撑立板的侧面开设了惰轮转轴安装孔,孔口位置做了倒角处理,方便转轴装配时的导入,也能去除机加工产生的锐边毛刺,避免装配时刮伤转轴表面影响配合精度;立板与水平基面的连接位置做了圆角过渡处理,而非直角拼接,这个过渡圆角可以有效分散立板承受的径向载荷,避免直角位置在长期交变载荷下出现应力开裂,提升零件的抗疲劳性能。在实际选型应用时,需要先确认安装边界:水平基面的总长度要匹配机架上预留的安装空间,

  三个沉头孔的孔距要与机架上预设的螺纹孔位置对应,避免出现孔位错位无法安装的问题;垂直立板上的转轴安装孔孔径要与所选用的惰轮转轴直径保持过渡配合,既不能间隙过大导致惰轮运转时出现径向窜动,也不能过盈量太大导致装配困难、转轴拆卸维护不便。设计这类安装座时,首先要根据惰轮工作时的最大张紧力计算支撑立板需要承受的径向载荷,以此确定立板的厚度与整体材质的强度要求,常规工况下选用45号钢调质处理即可满足强度需求,有轻量化需求的场景也可以选用6061铝合金做硬质阳极氧化处理,在保证强度的同时降低零件自重。安装面的平面度是设计时需要重点控制的形位公差,水平安装基面的平面度需要控制在0.02mm以内,保证安装后与机架完全贴合,

  不会出现安装倾斜导致的惰轮偏磨;转轴安装孔的轴线需要与水平安装基面保持平行,平行度公差控制在0.015mm以内,避免惰轮安装后出现偏斜,导致传动带或链条单侧磨损过快,缩短传动件的使用寿命。在日常设备维护场景中,这类一体化结构的安装座几乎不需要额外的维护,只需要在定期检修时检查固定螺栓的锁紧力矩,确认安装座没有出现移位即可;如果出现转轴孔磨损的情况,多数是因为长期未润滑导致转轴与孔壁干摩擦,这时候可以更换配合精度更高的转轴,或者对安装孔做镶套处理修复,不需要整体更换安装座,降低设备维护成本。这类惰轮安装座可以广泛应用在自动化输送线的传动张紧机构、小型机床的进给传动系统、包装设备的动力传递单元、纺织机械的纱线输送传动结构中,只要是需要布置惰轮调整传动张紧度的位置,都可以根据实际安装空间与载荷需求调整安装座的外形尺寸与孔位参数,在保证支撑强度的前提下尽可能压缩安装占用空间,适配设备内部紧凑的布局要求。
