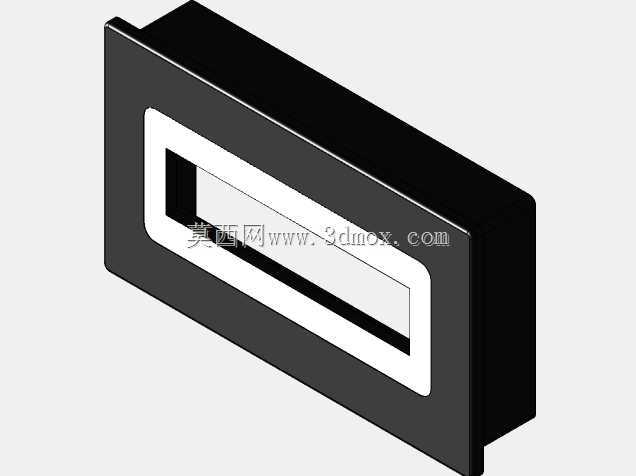

LCD2x16字符屏嵌入式安装固定框架

　　在工业控制终端、小型检测设备、嵌入式数据采集装置的面板设计环节，2行16列字符型LCD的安装固定一直是结构工程师需要重点考量的细节，这类显示屏不像大尺寸触控屏有标准化的商用安装套件，多数场景需要根据设备面板的布局、壳体内部的空间余量设计适配的安装框架，本次的LCD2x16显示器安装架就是针对这类场景设计的嵌入式固定结构。从实际应用场景来看，这类安装架主要适配厚度在10-15mm区间的设备面板，常见于小型温控器面板、简易PLC操作终端、环境监测数据显示单元、小型实验仪器的显示区域，这类设备的面板通常采用ABS注塑或者冷轧钢板喷塑工艺，面板厚度不会超过20mm，安装架的卡接结构刚好可以适配这个厚度区间的面板，

　　不需要额外设计复杂的螺丝固定柱，能够减少面板加工的工序。从功能特性上看，这个安装架采用围框式结构，整体包裹LCD显示屏的侧边非显示区域，正面的内框边缘刚好贴合LCD显示屏的可视区域边界，不会遮挡显示内容，同时能够遮挡显示屏与面板开孔之间的装配缝隙，避免设备内部的光线从缝隙漏出，也能阻挡外部的粉尘、少量溅水从装配缝隙进入设备内部，满足一般工业场景下的IP54级面板防护要求。安装架的侧边预留了与显示屏PCB板对应的定位卡槽，装配时可以直接将LCD显示屏从安装架的后侧推入，卡槽会卡住显示屏PCB的边缘，限制显示屏的前后、左右窜动，不需要额外打胶或者增加固定压片，装配效率比传统的螺丝固定方式提升40%左右，

　　同时也避免了螺丝固定时压伤显示屏PCB线路的风险。从设计思路上看，整个框架采用等壁厚设计，壁厚控制在2mm，既保证了框架的结构强度，在面板安装后不会出现受力变形的情况，也尽可能减少了材料的占用，控制整体的重量，框架的外边缘做了0.5mm的倒角处理，嵌入面板开孔时不会刮伤开孔边缘的喷塑层或者注塑面，后侧的卡爪采用带导向斜角的设计，推入面板开孔时卡爪会受挤压向内收缩，完全推入后卡爪自动弹开卡在面板的背面，实现免工具快速装配，卡爪的卡接深度设计为3mm，能够保证安装后框架与面板贴合紧密，不会出现松动脱出的情况。关于安装边界的尺寸设计，框架的正面外轮廓尺寸比标准LCD2x16显示屏的外轮廓单边大2mm，

　　对应的面板开孔尺寸只需要比框架外轮廓大0.2mm的装配间隙即可，不需要预留过大的调整空间，框架嵌入面板后正面的外露边框宽度为3mm，刚好能够遮盖开孔的加工误差，即使面板开孔存在0.5mm以内的位置偏差，边框也能完全遮盖，不会出现缝隙外露的情况。框架后侧的空间预留了12mm的深度，能够容纳标准LCD2x16显示屏的PCB板以及板载的排针接口，不会和设备内部的主板、线束产生干涉，框架的上下侧边预留了走线缺口，方便显示屏的排线从侧边引出连接到主控板，不需要在框架上额外开设走线孔，减少了加工的工序。在实际选型使用时，需要注意确认所用LCD显示屏的总厚度，包括PCB板、背光层的总厚度不要超过11mm，避免推入后显示屏正面超出框架的正面平面，影响面板的整体平整度，同时如果设备使用场景存在较强的振动，比如车载检测设备、移动式采集终端，可以在卡爪与面板接触的位置增加少量的双面泡棉胶，进一步提升固定的可靠性，避免长期振动下出现松动。这类安装框架的设计没有多余的冗余结构，所有的结构特征都围绕快速装配、缝隙遮盖、定位固定三个核心需求展开，没有额外的装饰性结构，完全服务于工业设备的实用需求，对于经常做小型工业终端面板设计的结构工程师来说，这类标准化的安装框架可以直接复用在同规格显示屏的设计项目中，减少重复建模的工作量，同时也能保证不同项目中显示屏安装结构的一致性，降低装配环节的出错概率。
