双纽扣电池卧式安装固定电池架结构

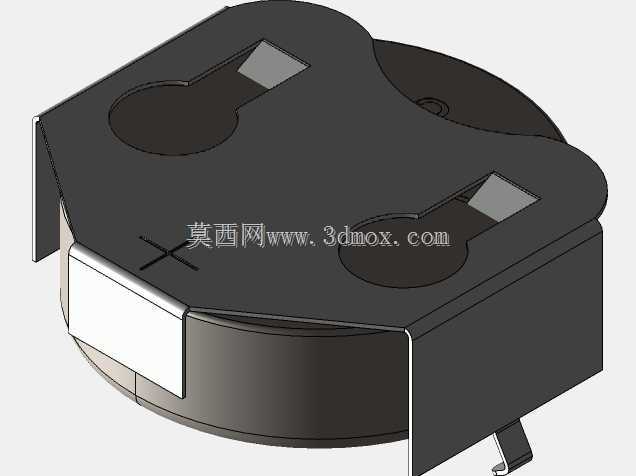

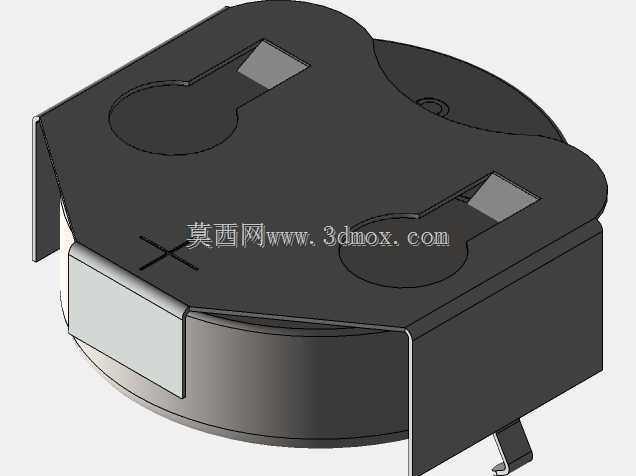

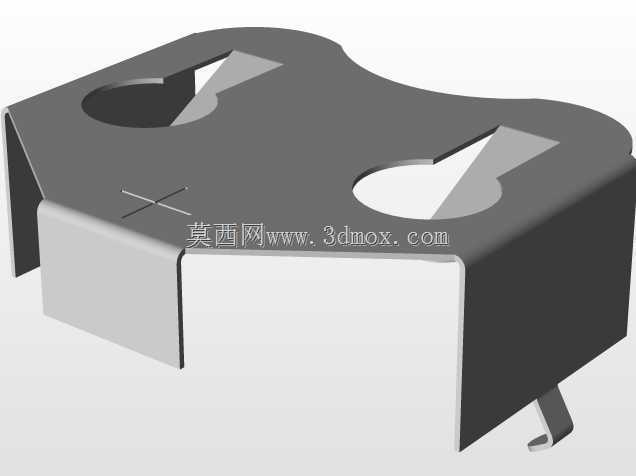

　　这款双纽扣电池卧式安装固定架，是面向低功耗便携电子设备内部供电舱设计的固定结构件，日常在手持检测仪器、小型无线传感节点、便携消费电子、嵌入式工控模块这类需要紧凑内置供电的场景中应用广泛，核心作用是为两枚叠放或并排布置的纽扣电池提供稳定的机械限位与电极导通支撑，避免设备在运输、使用过程中受振动、冲击影响出现电池移位、接触不良甚至电极脱开的供电故障。从结构设计逻辑来看，整体采用冲压弯折的一体化金属壳体搭配绝缘限位基座的组合形式，金属外壳部分承担电极导通与外部屏蔽的双重作用，壳体上预留的两个圆形沉槽刚好匹配纽扣电池的外径公差，槽边做了微小的翻边倒角，既可以在电池装入时起到导向作用，也能避免锐边划伤电池外层的绝缘包覆膜，

　　防止电池出现短路风险。壳体上开设的两个方形避让孔，是为了匹配设备内部主板上的定位凸柱，装配时可以直接将电池架卡入凸柱完成预固定，不需要额外打胶或者增加复杂的锁附结构，大幅提升产线装配的效率。侧面伸出的两个焊脚采用平直镀锡处理，能够直接通过波峰焊或者回流焊固定在PCB板对应焊盘上，焊脚的长度经过精确核算，既保证焊接后的结合强度足够承受常规振动载荷，也不会因为过长占用PCB板多余的布线空间。正面预留的十字标识是电池极性的对位标记，和电池本体上的正极标识对应，能够避免产线装配时出现电池装反的低级失误，降低返修率。从安装边界尺寸来看，整体外轮廓适配两枚CR2032规格纽扣电池的叠装空间，总高度控制在单枚电池厚度加壳体板材厚度的合理范围内，

　　不会在设备内部造成多余的空间浪费，壳体侧边的弯折弹片结构是接触电极的核心部分，弹片的弯折角度经过反复调校，能够在电池装入后提供恒定的接触压力，既不会因为压力过大导致电池装入困难，也不会因为压力不足在振动环境下出现接触瞬断的问题。壳体上开设的通孔结构，一方面是为了平衡电池仓内外的气压差，避免设备在高低温环境下工作时，仓内出现凝露影响电池接触性能，另一方面也可以在需要更换电池时，通过通孔用细杆从背面顶出电池，降低电池拆卸的难度。在实际选型适配时，需要注意该电池架的焊脚间距要和PCB板上预留的焊盘位置完全匹配，沉槽内径要和选用的纽扣电池外径公差适配，避免出现电池卡滞或者松动的问题，同时壳体金属部分和周边元器件的安全间距要满足安规要求，

　　避免出现高压爬电距离不足的隐患。这类电池固定结构的设计核心是在极小的空间内同时满足机械固定、电极导通、装配便捷性三个核心需求，不需要额外的辅助固定件，依靠自身结构的弹性和卡扣特征就能完成电池的可靠固定，相比传统的导线焊接电池的方式，不仅装配效率提升数倍，也能避免焊接高温对电池寿命造成的损伤，同时后期更换电池也更加便捷，不需要重新焊接导线，只需要按照极性标识放入新电池即可完成更换。
