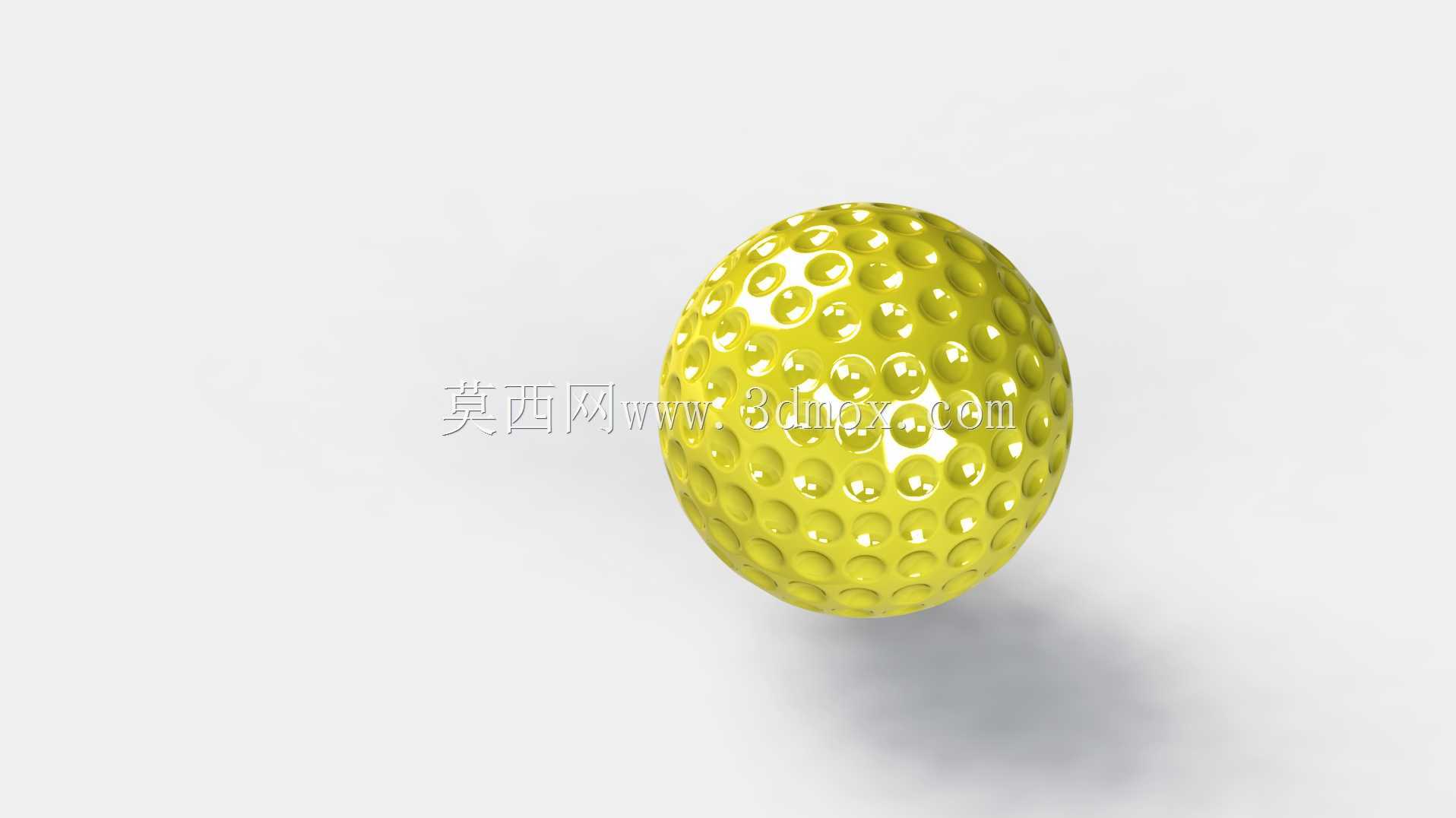

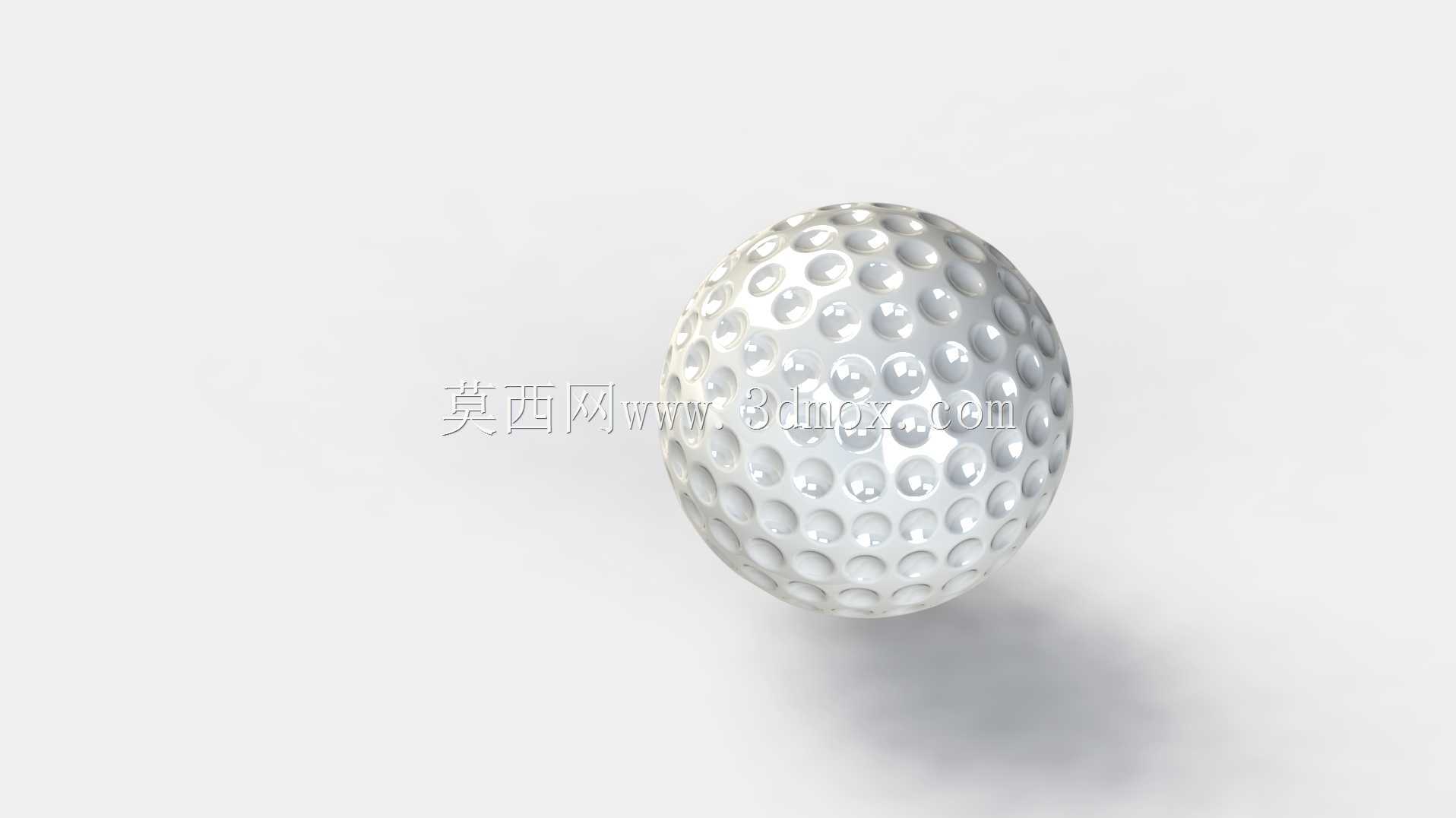

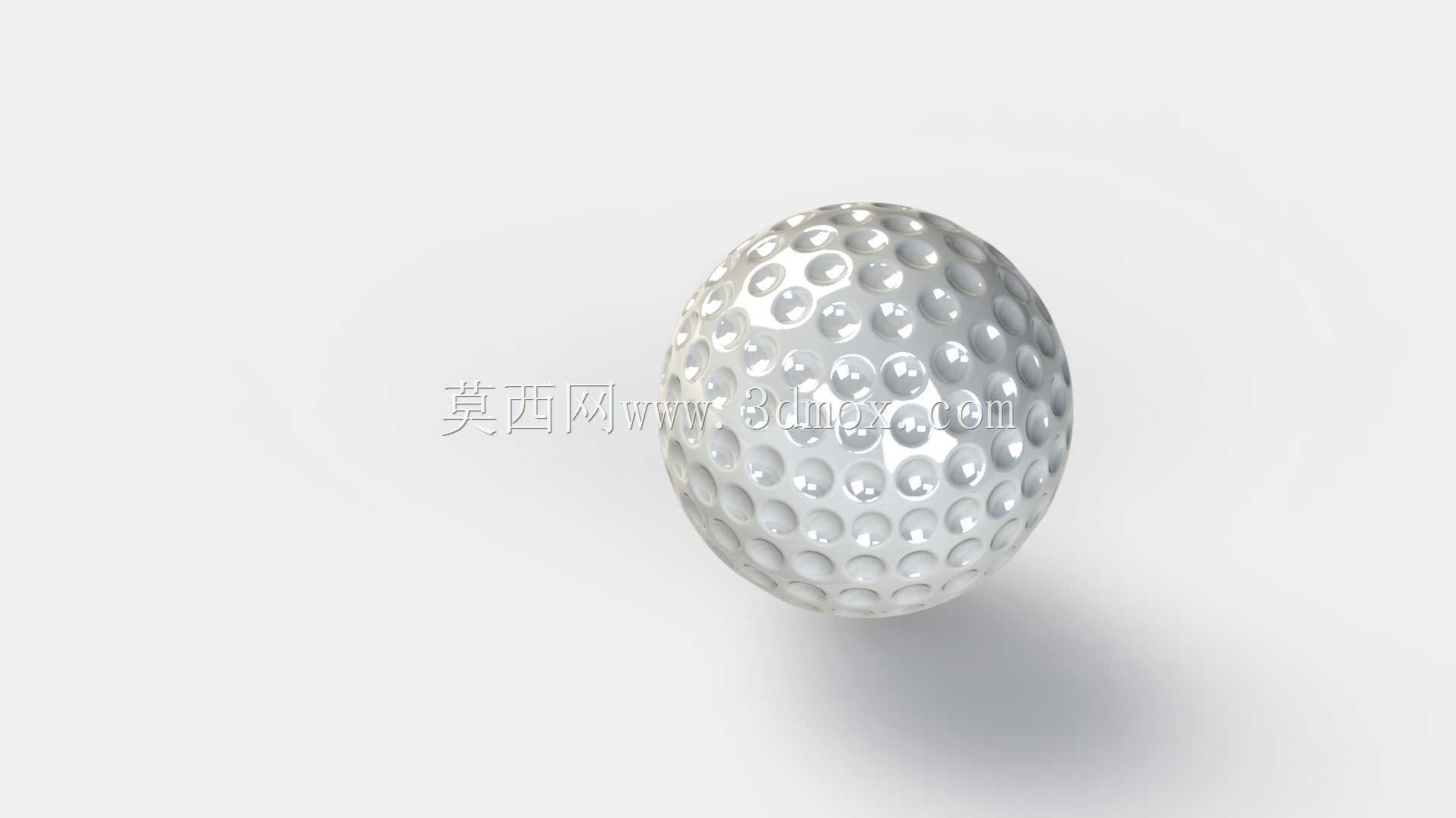

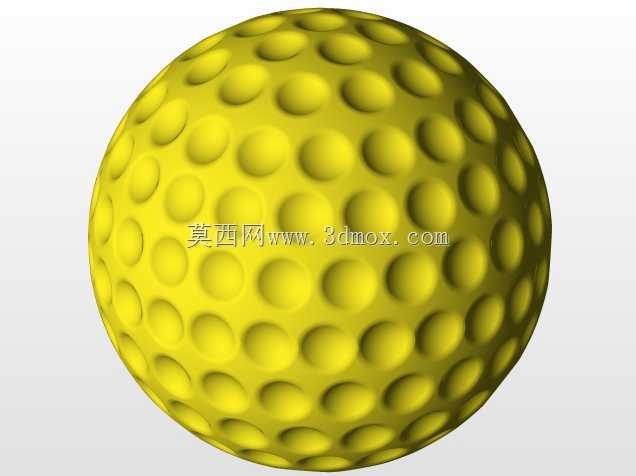

带凹坑纹理的运动类球面构件三维造型

　　日常做运动器材类结构建模时，这类带规则凹坑的球面构件是很典型的曲面练习案例，同时也具备实际生产参考价值。先从实际应用场景来说，这类球面构件主要用于高尔夫运动场景，是高尔夫运动的核心击打部件，除此之外，相似的凹坑球面结构也常被借鉴到流体减阻相关的零部件设计中，比如部分低速流体管道内的扰流件、小型气动设备的球面端盖，都会参考这类凹坑结构优化流体通过时的阻力表现。

　　从功能特性来看，球面表面均匀分布的凹坑结构，核心作用是优化球体飞行过程中的空气动力学表现，当球体被击打后高速飞行时，凹坑可以让球面附近的空气湍流边界层更稳定，减少压差阻力，让球体的飞行距离更远、飞行轨迹更可控，相比光滑球面，这类带凹坑的球体在相同击打力作用下，飞行距离能提升近三成，同时轨迹偏移量更小。除了空气动力学层面的作用，均匀分布的凹坑也能提升球面的耐磨性能，击打过程中接触面的应力会被分散到各个凹坑的边缘结构，避免球面局部出现过度磨损，延长构件的使用寿命。

　　设计这类球面构件时，首先要确定基础球体的直径参数，常规高尔夫运动用的球面构件直径控制在42.67mm左右，这个尺寸是行业通用的标准尺寸，既符合运动赛事的规范要求，也适配各类高尔夫球杆的击打面尺寸，安装适配层面，因为这类构件是独立使用的运动部件，没有额外的安装配合结构，所以只需要控制球体的圆度公差，整体圆度误差不能超过0.05mm，避免飞行过程中出现不规则的自旋偏移。建模过程中，凹坑的排布是核心难点，不能简单在球面上随机阵列凹坑，需要采用球面等距分布的排布逻辑，先在球面上确定均匀分布的凹坑中心点，每个凹坑的直径控制在3-5mm之间，凹坑的深度控制在0.2-0.3mm，凹坑的边缘要做圆角过渡，避免出现应力集中的尖角，同时凹坑之间的间距要保持均匀，不能出现局部凹坑过密或者过疏的情况，否则会影响球体飞行时的受力平衡。

　　实际建模时，很多新手容易犯的错误是直接在球面上做拉伸切除生成凹坑，这样会导致凹坑底部和球面的曲率不匹配，生成的曲面出现褶皱，正确的建模逻辑应该是先做单个凹坑的曲面特征，以球面的法向为方向做凹坑的切除，之后采用球面阵列的方式，将单个凹坑特征阵列到整个球面，阵列过程中要注意调整阵列的角度参数，让两极位置的凹坑和赤道位置的凹坑保持一致的尺寸和深度，不会因为球面曲率的变化出现凹坑变形。完成基础造型后，还要做曲面的连续性检查，确保整个球面的G1连续，没有出现曲面破面或者曲率突变的情况，因为这类构件后续如果要做注塑模具开模，曲面的连续性直接影响模具的加工难度和最终产品的表面质量。

　　从生产适配的角度来说，这类球面构件一般采用硬质橡胶或者合成树脂材料注塑成型，建模时还要考虑注塑的拔模角度，虽然凹坑的深度很浅，但也要在凹坑的侧壁做微小的拔模斜度，角度控制在0.5度左右，避免开模时出现粘模的情况。另外，球体的内部如果是实心结构，还要考虑注塑过程中的收缩率，建模时要根据所选材料的收缩率提前放好缩放余量，保证最终成型的球体尺寸符合公差要求。很多做结构设计的人员在接触这类曲面构件时，往往只关注外观的相似度，忽略了实际功能对结构参数的要求，比如凹坑的深度如果过深，会导致球体飞行时的阻力反而增大，凹坑过浅又起不到优化空气动力学的作用，所以每个尺寸参数都要结合实际的使用场景做验证，不能只凭视觉效果调整。

　　这类球面构件的三维模型除了用于运动器材的生产设计，也常被用作曲面建模的教学案例，帮助初学者掌握球面阵列、曲面切除、曲率检查等常用的三维建模技巧，很多刚接触SolidWorks这类三维软件的设计人员，都会通过练习这类模型来提升自己的曲面建模能力，因为整个建模过程涵盖了从基础特征创建到阵列、曲面修正、公差设置等多个常用的建模环节，能很好地检验建模人员对软件功能的掌握程度，同时也能让设计人员理解结构外形和功能特性之间的关联，避免做出来的模型只有外观没有实际工程参考价值。
