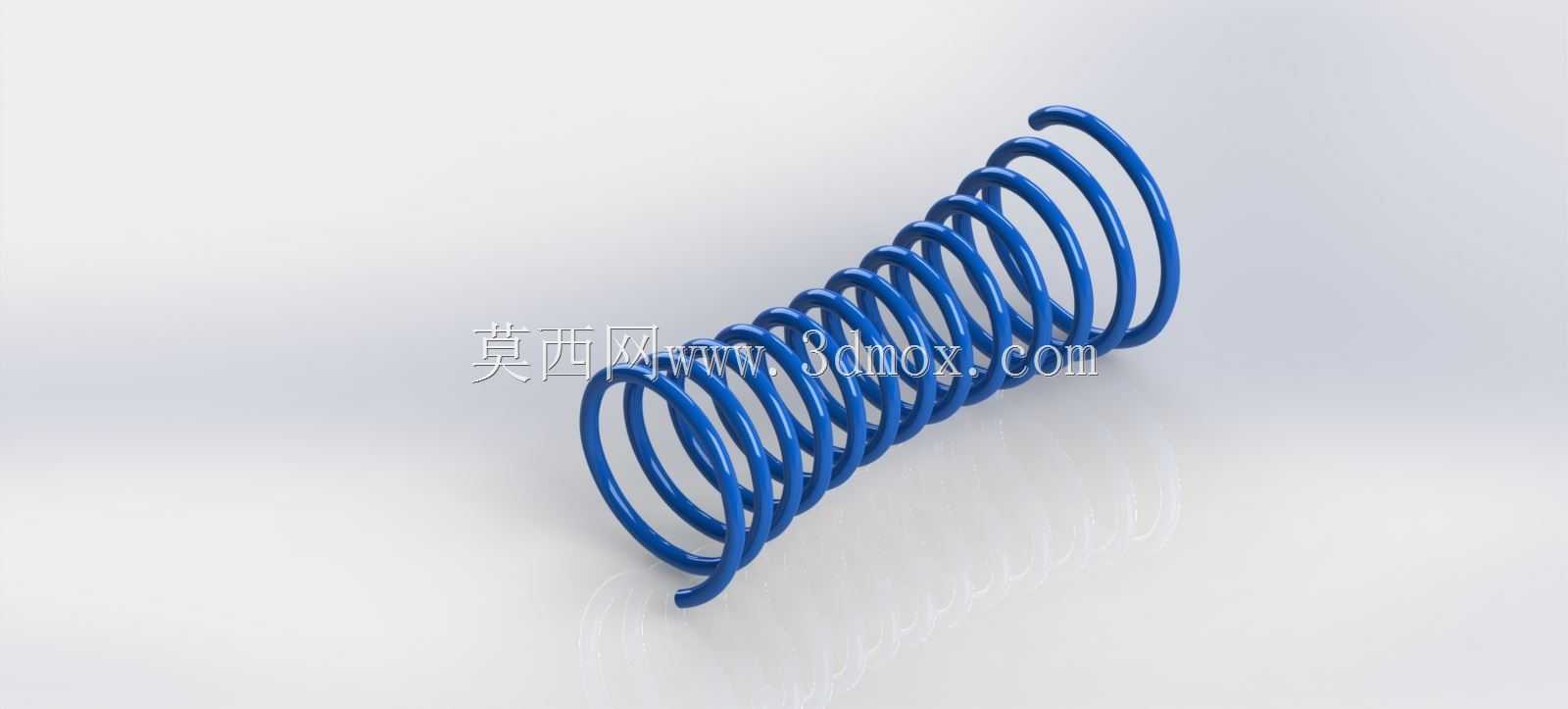

沙漏型变径螺旋压缩弹簧结构设计

　　这类沙漏形态的变径螺旋弹簧，在实际工业场景里常被用于安装空间轴向长度受限、同时径向两端需要匹配不同安装座孔径的缓冲复位场合，比如小型气动执行机构的端部缓冲、精密仪器面板的按键复位组件、小型家电开盖结构的阻尼回弹单元，相比等径圆柱弹簧，它能在相同压缩行程下获得更平缓的刚度变化曲线，避免压缩到极限行程时出现刚度陡增的冲击感。从结构设计逻辑来看，建模时首先要确定两端的支撑圈直径，这两个尺寸直接对应安装位的定位凸台外径，通常两端支撑圈取相同直径，保证安装时上下受力对中，不会出现偏载磨损；中间段的最小直径位置要根据受力需求调整，最小直径处的簧丝间距要预留足够的压缩余量，避免工作时相邻簧圈出现并圈碰磨，影响使用寿命。

　　簧丝直径的选取要匹配工作载荷，在确定有效圈数时，要把两端各一圈的磨平支撑圈排除在外，有效圈的螺旋升角沿轴向渐变，从两端大直径段到中间小直径段，升角会随直径缩小略有增大，建模时需要通过螺旋线的变直径参数驱动，保证每一圈簧丝的过渡平滑，没有曲率突变，否则实际生产绕制时会出现簧丝应力集中的问题。安装边界方面，这类弹簧的轴向自由长度要比安装腔的深度大10%到15%，保证预压后能提供初始复位力，两端的安装座要做15度左右的导向倒角，避免弹簧压缩时出现径向窜动卡滞；径向方向上，两端大直径段和安装孔的间隙要控制在0.2mm到0.5mm之间，间隙过大会导致弹簧受压倾斜，间隙过小则会在弹簧变形时出现外壁摩擦，额外增加运动阻力。实际使用中，

　　这类弹簧的刚度是非线性的，压缩初期刚度较低，能吸收小幅度的振动冲击，当压缩量超过总行程的三分之二后，中间小直径段的簧圈开始逐步并紧，刚度缓慢上升，能起到硬限位的缓冲作用，不会像等径弹簧那样在并圈瞬间产生刚性碰撞。建模过程中要注意簧丝的扫掠路径连续性，不能出现螺旋线的节点断点，否则后续导入有限元分析软件做应力仿真时，会在断点处出现应力奇异，导致仿真结果失真；两端的支撑圈要做磨平处理，磨平长度要达到簧丝周长的四分之三，保证安装时支撑面和安装座完全贴合，受力均匀，不会出现局部应力过大导致的簧圈断裂。在选型替换场景中，这类变径弹簧不能直接用等刚度的圆柱弹簧替换，必须匹配原有载荷-行程曲线，否则会出现复位力不足或者缓冲过硬的问题，

　　比如在小型断路器的操作机构里，这类沙漏弹簧能同时提供分闸时的快速复位力和合闸到位时的缓冲，避免机构撞击损坏；在便携式检测设备的夹持机构里，它能在小空间内提供稳定的夹持力，不会因为夹持行程变化导致夹持力波动过大。设计时还要考虑簧丝的旋向，通常右旋弹簧为通用选型，如果是和其他弹簧嵌套使用，要选择相反旋向避免卡滞，单弹簧使用时旋向不影响功能，但要和安装端的螺纹旋向匹配，避免安装时弹簧随紧固动作旋转松脱。
