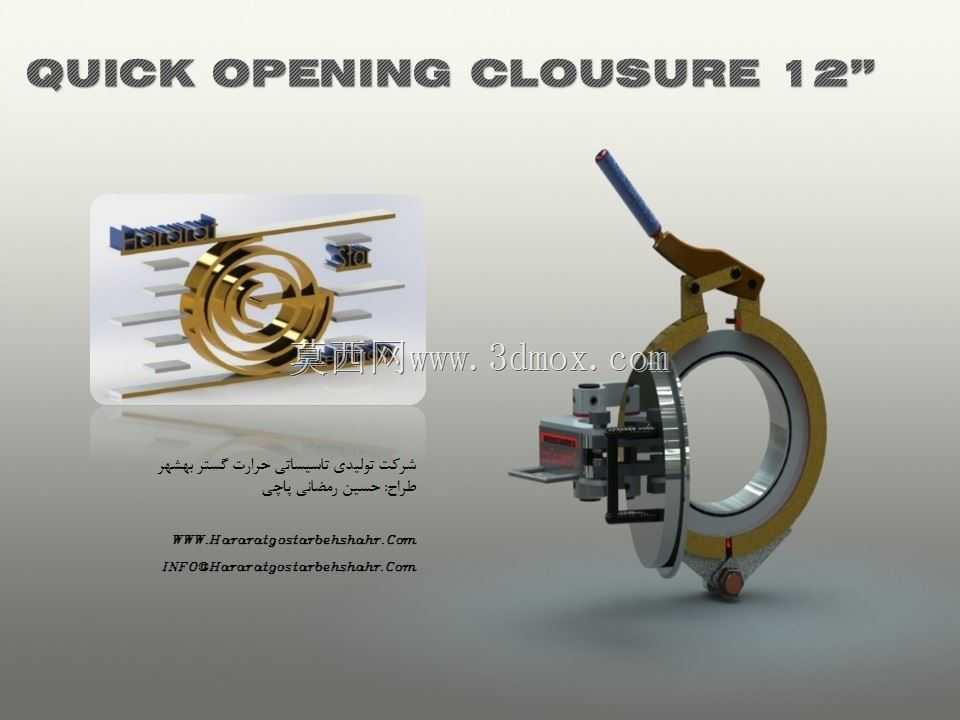

12英寸快开闭合管道快开盲板结构

　　在油气输送、化工流体管线、承压储罐的日常运维场景里，管道端口的启闭效率直接决定了管线检修、清管作业、介质取样的整体耗时，传统法兰盲板需要逐个拆卸紧固螺栓，大口径规格的拆装往往需要数人配合耗费数小时，还容易出现螺栓预紧力不均导致的密封失效风险，快开式闭合结构正是为解决这一工程痛点设计的承压启闭部件。这款12英寸规格的快开闭合结构，适配公称通径12英寸的承压管线，整体采用卡箍式锁紧的核心结构，摒弃了传统螺栓连接的冗余紧固步骤，操作端的杠杆式手柄通过机械增力结构带动锁紧环动作，单人即可在数分钟内完成盲板的开启与锁闭，大幅降低大口径管线端口的操作劳动强度。从结构设计逻辑来看，该快开闭合结构的核心受力部件为环绕端口的环形锁紧卡箍，

　　卡箍内侧加工有与端口法兰、盲板盖外缘匹配的楔形锁紧面，当手柄带动卡箍旋转至锁紧工位时，楔形面会同步施加轴向压紧力，将盲板盖与端口法兰的密封面紧密压合，配合密封槽内的弹性密封圈，可实现对应压力等级下的可靠密封，避免承压介质泄漏。设计过程中充分考虑了操作的安全性，结构上设置了锁止定位机构，当盲板处于完全锁紧状态时，定位销会自动卡入限位槽，避免管线运行过程中受振动、介质冲击导致卡箍松脱；同时在盲板盖上设置了泄压预警结构，开启操作前可先触发泄压通道确认管线内部无残余压力，防止带压开启引发的安全事故。从安装边界来看，该快开闭合结构的端口连接尺寸匹配标准12英寸承压法兰的安装参数，可直接与同规格的标准管线法兰配对安装，

　　不需要对现有管线端口做额外改造；整体结构的径向轮廓尺寸控制在合理范围内，不会占用过多管线周边的操作空间，操作手柄的活动行程经过优化，在狭窄的管线排布空间内也能完成全行程操作，不会与周边管线、支架产生运动干涉。结构的铰接侧设置了可转动的连接臂，盲板开启后会随连接臂翻转至管线侧方，不需要额外吊装搬运盲板部件，进一步简化了操作流程，连接臂的转动副采用耐磨衬套结构，长期反复启闭也不会出现明显的磨损松旷，保证结构的长期使用精度。密封面的设计采用了软硬结合的密封形式，金属密封面提供足够的承压支撑能力，弹性密封件填充微观间隙，可适配气体、液体等多种常见工业介质的输送场景，在常规的油气、化工介质工况下都能保持稳定的密封性能。

　　锁紧环的受力经过均匀化设计，周向的锁紧力分布均匀，不会出现局部应力集中导致的结构变形，长期承压使用也能保持结构尺寸的稳定性，避免因卡箍变形导致的启闭卡滞、密封失效问题。操作手柄的握持部分做了防滑处理，表面的纹理结构可保证操作人员戴防护手套时也能稳定施力，手柄的力臂长度经过匹配计算，操作时的施加力控制在单人可轻松操作的范围内，不需要借助加长杆等额外辅助工具。在日常运维场景中，这类快开闭合结构常被安装在清管器收发装置的端口、过滤器的检修端、承压储罐的人孔位置，相比传统盲板结构，可将单次启闭操作的时间从小时级压缩至分钟级，大幅提升管线运维的作业效率，同时减少螺栓拆装过程中螺纹磨损、螺栓丢失的问题，降低长期运维的配件成本。结构的所有运动部件都设置了润滑注油点，日常维护时可定期加注润滑脂，保证运动副的动作顺畅，避免长期暴露在户外工况下出现锈蚀卡滞的问题。整体结构的零部件采用模块化设计，易损的密封件、锁紧定位件都可单独更换，不需要整体更换整套快开结构，进一步降低全生命周期的使用成本。从三维建模的角度来看，该结构的所有配合面都做了公差匹配设计，楔形锁紧面的角度、密封槽的尺寸精度、铰接副的配合间隙都经过工程化验证，建模过程中可直接提取各部件的加工尺寸用于生产制造，运动仿真可验证全行程的动作逻辑，确认无运动干涉、锁紧到位的行程满足密封压紧力的要求，可直接用于工程设计的选型参考、结构优化的基础原型。
