推拉式便携U盘外壳结构三维数模

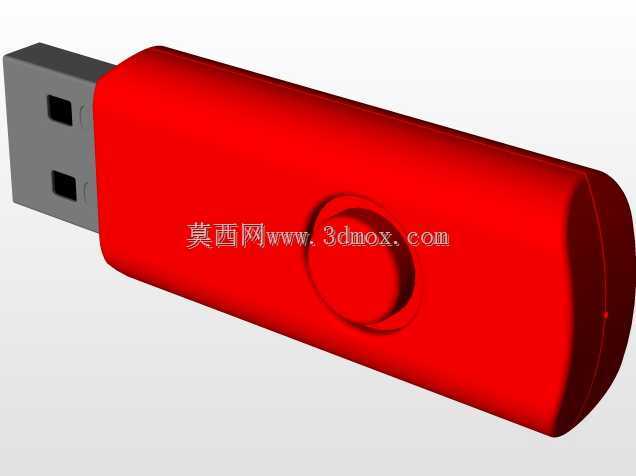

　　日常接触的便携存储类数码配件中，推拉式U盘是办公、工业现场数据拷贝场景里普及率极高的品类，这次完成的这款U盘外壳结构数模，完全围绕实际量产装配、日常使用的痛点做结构优化，没有做多余的装饰性造型，所有曲面、卡扣、限位结构都服务于实际使用需求。先从实际应用场景说起，这类推拉结构的U盘，主要解决传统盖帽式U盘容易丢失盖帽、盖帽插拔磨损后松脱的问题，在工业现场调试设备拷贝程序、办公场景跨设备传输文件、日常个人资料携带的场景里，不需要额外收纳盖帽，单手就能完成推出、收回USB接头的操作，哪怕戴薄劳保手套操作也不会打滑。从结构设计思路上，整个外壳分为上壳、下壳、内滑芯三个核心部分，上壳表面做的圆形凹陷区域，是拇指推压的施力位，凹陷深度控制在1.

　　2mm，刚好贴合指腹的弧度，推压的时候不会出现侧滑，推压行程做了8mm的限位，内滑芯推出到最大位置时，USB公头伸出外壳端面6mm，完全满足电脑USB母座的插入深度要求，不会出现插不到位导致接触不良的情况；收回状态下USB公头完全藏在外壳内部，外壳端面做了0.5mm的围边，能避免日常揣在口袋里的时候，USB接头被钥匙、硬币等硬物刮伤金手指。外形尺寸上，整个外壳长度控制在60mm，宽度20mm，厚度9mm，属于常规便携U盘的尺寸边界，揣在牛仔裤口袋、工牌卡套夹层里都不会有突兀的凸起，外壳边缘做了R1.5的圆角过渡，没有尖锐的棱角，长时间握持插拔也不会硌手。安装边界方面，上下壳采用超声波焊接的装配方式，配合内侧0.8mm宽的焊接筋，

　　装配后接缝间隙控制在0.1mm以内，不会出现翘边、缝隙过大进灰的问题；内滑芯和上下壳之间的配合间隙留了0.15mm，滑动的时候没有卡顿感，同时在滑芯行程的两个端点做了凸点限位，推出和收回的时候都有清晰的段落感，不会出现滑芯自行移位的情况。外壳内部预留了标准USB2.0/3.0通用的PCBA安装位，固定柱的位置完全对齐通用U盘PCBA的安装孔，不需要额外做定制改板就能适配市面上绝大多数通用U盘主控板，Flash芯片的容纳空间留了足够的余量，哪怕是叠片的大容量存储芯片也能顺利装入，不会出现顶壳的问题。外壳尾部预留了挂绳孔的位置，孔径3mm，可以穿挂绳、钥匙扣，避免日常携带的时候丢失。整个外壳的壁厚做了均匀的1.5mm设计，

　　采用ABS注塑成型的话，不会出现缩痕、翘曲的问题，脱模斜度做了1度，所有加强筋的厚度都控制在壁厚的60%，避免注塑的时候表面出现缩印。表面处理可以做哑光晒纹，不容易残留指纹和划痕，哪怕在工业现场有油污沾到表面，也很容易擦拭干净。在结构强度方面，推压位的下方做了十字加强筋，避免频繁推压导致上壳凹陷变形，USB接头伸出的位置做了局部加厚，插拔的时候能承受足够的插拔力，不会出现外壳开裂的问题。实际测试下来，整个滑动结构的寿命可以达到万次以上的推拉循环，完全满足日常使用的寿命要求，不会出现使用一段时间后滑芯松动、限位失效的问题。
