沉头十字自攻螺钉三维结构设计

　　沉头自攻螺钉是装配场景里覆盖范围极广的一类紧固件，从家装木作固定、薄金属板材拼接，到家电外壳装配、小型机电设备的壳体锁附，都能见到这类零件的身影。和需要预先攻出内螺纹的机螺钉不同，自攻螺钉的牙型经过专门设计，在攻入预制底孔的过程中，能依靠自身螺纹的切削、挤压作用在被连接件上直接成型匹配的内螺纹，不需要额外的攻丝工序，能大幅缩减现场装配的工序时长，尤其适合批量装配的流水线作业场景。

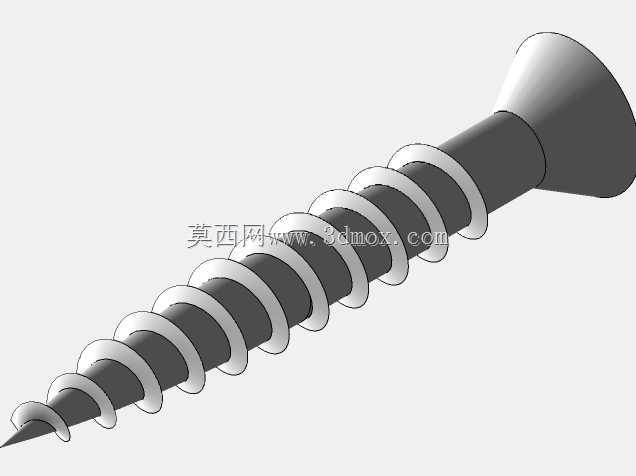

　　这款沉头螺钉的头部采用90度锥角的 countersunk 结构设计，安装完成后头部可以完全沉入被连接件的沉孔内，不会在装配表面形成凸起，既能够保证装配面的平整性，避免突出的螺头剐蹭操作人员、干涉其他相邻零件的安装，也能让设备外表面保持整洁美观，多用于对外观平整度有要求的外装面连接场景。头部的十字槽设计适配通用十字螺丝刀，相比一字槽拥有更好的对中性，拧紧过程中不容易出现滑牙、螺丝刀脱出的问题，普通作业人员不需要专门的特制工具就能完成装配，工具适配性强，不管是工厂批量装配还是售后现场的维修拆装都很方便。

　　螺杆部分的螺纹采用大螺距三角牙设计，牙峰锐利，牙底有足够的圆弧过渡避免应力集中，攻入过程中阻力更小，同时成型的内螺纹咬合面积足够，连接后的抗拔脱能力更强。螺杆末端采用尖锐的锥形导向端，攻入时能够快速对准预制底孔，不需要额外的导向工装就能顺利攻入，即使底孔存在小范围的位置偏差，也能依靠尖端的导向作用修正攻入路径，降低对预制孔位精度的要求，减少装配过程中因为孔位偏差导致的零件报废问题。

　　建模过程中首先确定头部的锥角参数，结合常用的沉孔加工标准，将头部锥角设定为行业通用的90度，头部直径和螺杆直径的比例按照通用五金件的规范设定，保证头部能够完全沉入标准沉孔内，不会出现头部过大卡滞、或者头部过小沉入过深导致锁附力不足的问题。螺纹部分采用螺旋扫描的方式建模，牙型角按照自攻螺钉的专用规范设定，螺距和螺杆直径匹配，保证攻入时的挤压量处于合理区间，既不会因为螺距过小导致攻入效率低，也不会因为螺距过大导致被连接件的内螺纹牙型被挤压破裂，降低连接强度。

　　从安装边界来看，这类螺钉的有效锁附长度需要根据被连接件的总厚度选择，一般需要保证攻入底层被连接件的螺纹长度不小于螺杆直径的1.5倍，才能保证足够的连接强度。预制底孔的直径需要根据被连接件的材质调整：如果是木质材料，底孔直径可以略小，依靠螺纹的挤压获得更大的抱紧力；如果是薄钢板或者硬质塑料件，底孔直径需要适当放大，避免攻入过程中零件被螺钉撑裂。装配时的拧紧扭矩需要控制在合理范围，沉头结构在拧紧过程中会对沉孔的锥面产生持续的压力，扭矩过大容易导致沉孔周边的材料被压溃，或者螺钉头部发生断裂，扭矩过小则会导致锁附不牢，使用过程中出现螺钉松动脱落的问题。

　　在实际选型过程中，还要结合使用场景的环境要求选择对应的表面处理方式，普通室内干燥环境可以采用镀锌处理满足防锈要求，潮湿或者有腐蚀的场景则需要采用不锈钢材质或者达克罗表面处理，避免螺钉生锈导致连接失效或者污染被连接件表面。和盘头自攻螺钉相比，沉头结构的螺钉头部承载面积更大，锁附时对被连接件表面的压强更小，适合硬度较低的木质、塑料材质连接，不容易出现头部陷入零件表面的问题。
