十字轴式万向传动连接结构

　　在各类需要变角度传递扭矩的传动链路中，这类万向连接结构是解决两轴存在轴线夹角、安装偏差工况下动力传输的核心部件，常见于机床进给机构、工业设备传动段、输送线动力衔接、农用机械传动系统等场景，能够补偿两连接轴之间的角度偏移、轴向窜动与少量径向错位，避免刚性连接在轴系不对中时产生的附加弯矩，保护后端驱动部件与被驱动负载的轴承、轴端结构不受额外载荷冲击。

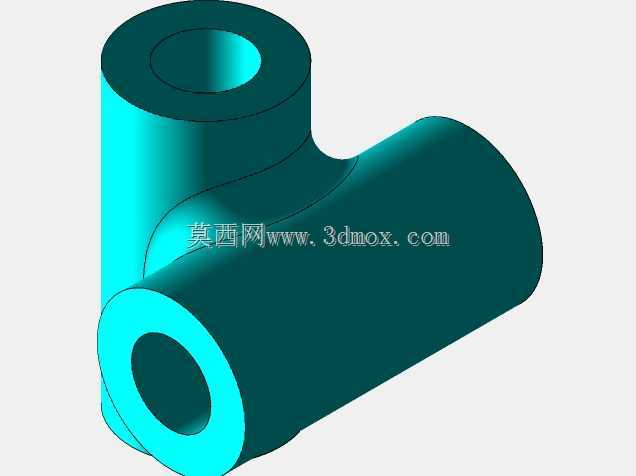

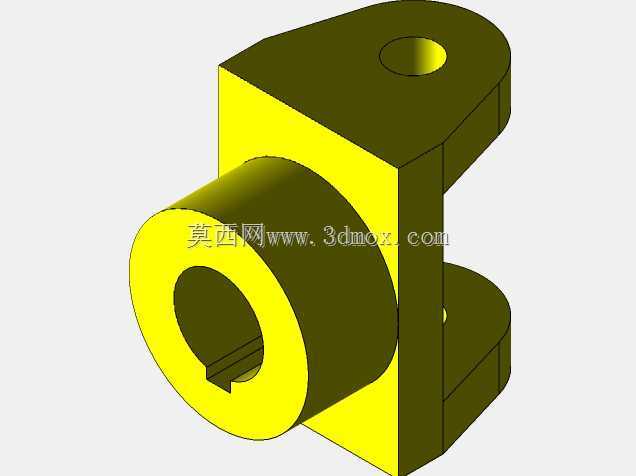

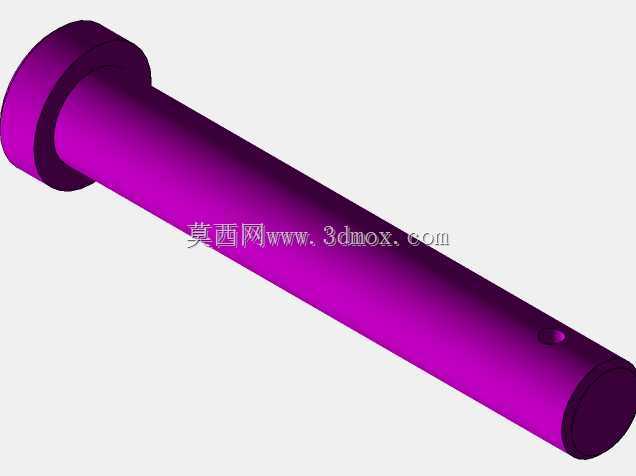

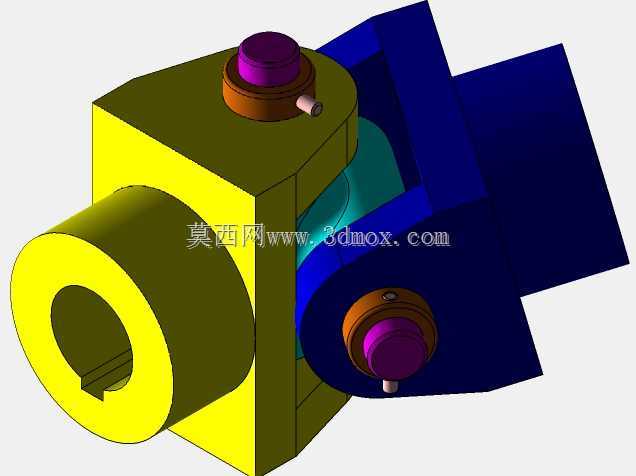

　　从功能特性来看，该结构采用十字轴作为核心传力元件，两个叉形接头分别与待连接的轴端配合，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，通过轴端的压盖与锁紧结构实现轴向定位，保证转动过程中十字轴不会从叉头内脱出，同时轴承配合面预留合理间隙，既可以让十字轴在叉头内灵活转动，实现两轴之间最大可达35°左右的角度偏转补偿，又能控制配合间隙避免传动过程中出现空程回差，保证扭矩传递的同步性。叉头与轴的连接端采用带键槽的通孔设计，能够与带平键的传动轴配合，通过键侧承压传递扭矩，相比摩擦式连接能传递更大的额定扭矩，适合中低速、中等载荷的传动场景，键槽的尺寸按照常规轴径配合标准设计，适配同规格的普通平键，不需要定制特殊连接件就能完成装配。

　　设计过程中首先需要明确额定传递扭矩、最大允许工作夹角、最高工作转速这几个核心参数，以此确定十字轴的轴颈直径、叉头的截面厚度、连接轴孔的直径尺寸。十字轴采用合金结构钢材质，轴颈表面做淬火处理提升耐磨性，与叉头孔内的轴套配合，减少长期转动带来的磨损，延长部件使用寿命。叉头部分采用分体式结构设计，两个叉体分别加工后与十字轴装配，降低整体加工难度，同时在叉头的轴承孔外侧设计密封结构，避免工作环境中的粉尘、切削液、杂质进入配合面，防止磨损加剧。外形尺寸方面，连接轴孔的直径按照常用传动段轴径规格设计，整体最大回转直径控制在适配常规安装空间的范围内，安装时不需要对周边设备结构做额外改造，两个轴孔的同轴度在零夹角状态下控制在机械传动通用公差范围内，保证高速转动时不会出现过大的动不平衡量。安装边界上，需要预留足够的摆动空间，保证万向节在最大工作夹角状态下，叉头的外边缘不会与周边的机架、护罩等结构发生干涉，轴向方向预留少量窜动间隙，补偿轴系工作时热胀冷缩带来的长度变化。

　　实际选型应用时，需要根据传动系统的计算扭矩选择对应规格的结构，不能超载荷使用，同时要注意单个万向节在有夹角传动时存在瞬时转速波动，若需要实现等速传动，需要成对使用万向节并保证安装相位正确，让两端的夹角相等，抵消转速波动带来的传动不平稳问题。日常维护中需要定期对十字轴的配合面加注润滑脂，减少磨损，检查锁紧压盖的紧固件是否松动，避免十字轴脱出引发传动故障。这类结构相比刚性联轴器，对安装精度的要求更低，能够适应现场安装存在的一定偏差，降低设备装配与调试的难度，同时具备一定的缓冲吸振能力，减少传动链路的振动传递，提升整套设备运行的平稳性。
