带径向销孔的带肩销轴关节连接件

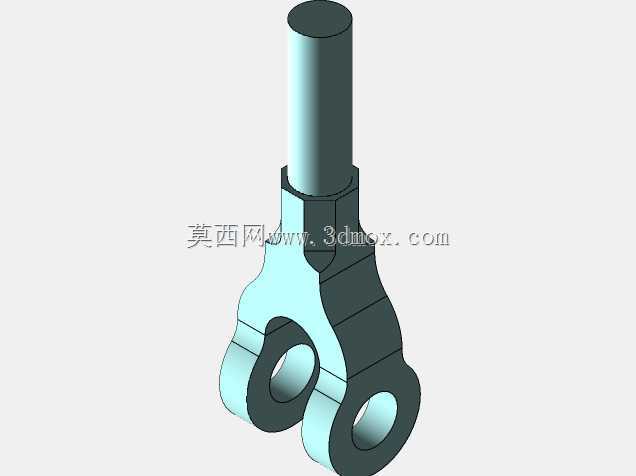

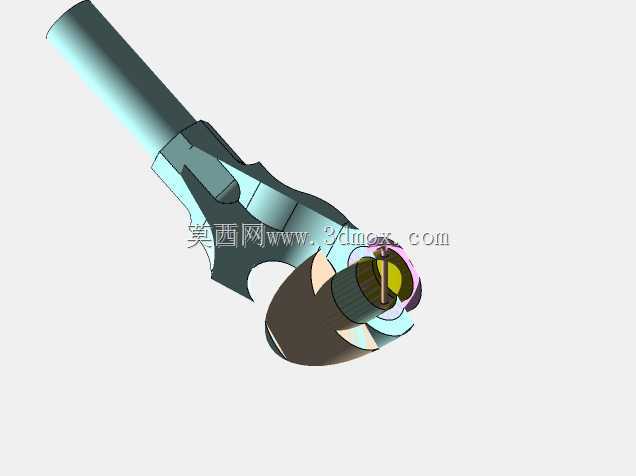

　　这类带肩销轴类关节连接件，在各类铰接传动、限位连接场景中应用十分广泛，小到民用五金的折叠结构铰接，大到工程机械的连杆机构铰接点、输送设备的活动关节连接、农用机具的传动连杆铰接位，都能见到这类结构的身影。它的核心作用是作为铰接副的核心承载件，实现两个或多个构件之间的相对转动连接，同时传递径向载荷与部分轴向载荷，避免连接构件出现直接的摩擦磨损，也方便后期维护时的拆装更换。

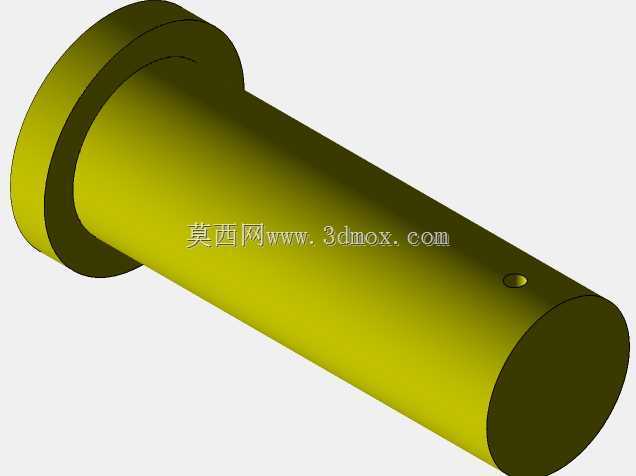

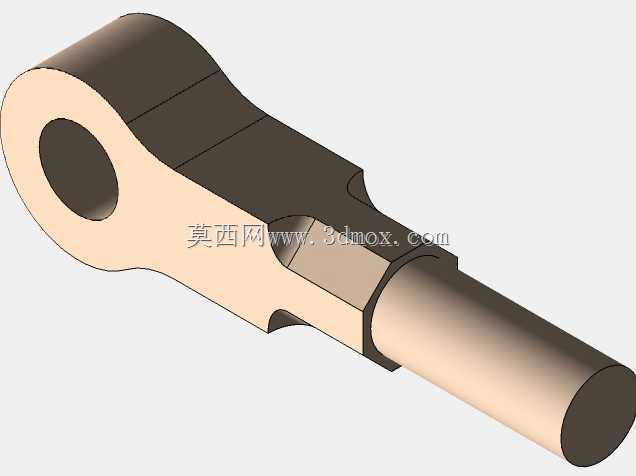

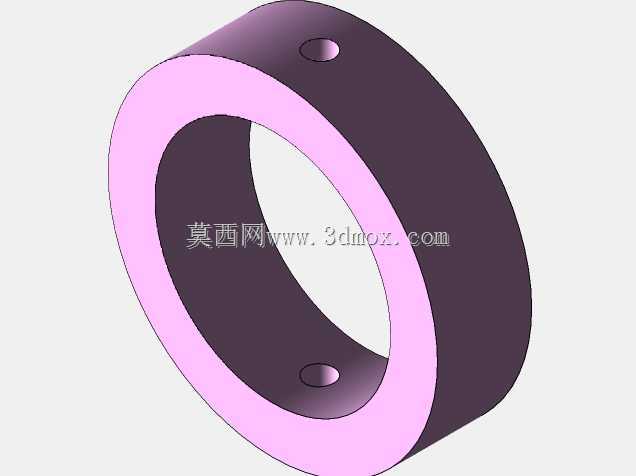

　　从功能特性来看，这个零件的轴肩设计是核心结构之一，轴肩的直径大于杆身直径，安装时可以直接抵靠在被连接件的安装端面，起到轴向定位的作用，不需要额外加装轴用挡圈或者定位套来限制销轴的轴向窜动，能大幅简化安装步骤，也能在承受轴向冲击载荷时提供足够的支撑面，避免销轴从安装孔中滑脱。杆身末端的径向小孔是用于安装开口销或者锁紧销的结构，当销轴穿过被连接件的安装孔后，在这个小孔中装入锁紧件，就能从另一端限制销轴的轴向位移，和头部的轴肩形成双向的轴向定位，即使设备运行过程中存在持续的振动，也不会出现销轴松脱移位的问题，连接可靠性远高于无定位结构的光轴销轴。

　　设计这类零件的时候，首先要结合实际的承载需求确定杆身的直径，杆身和被连接件安装孔的配合一般选用间隙配合或者过渡配合，如果是需要频繁相对转动的铰接场景，配合间隙可以适当放大，保证转动灵活性，同时要预留润滑脂的存储空间，避免干摩擦导致的轴孔快速磨损；如果是定位精度要求较高、相对转动频次低的连接场景，可以选用较小的配合间隙，减少连接副的晃动量。轴肩的厚度需要根据轴向载荷的大小核算，要保证轴肩在承受最大轴向冲击载荷时不会出现剪切断裂，轴肩的外径要比被连接件的安装孔直径大出足够的尺寸，一般单边宽度不小于2毫米，避免轴肩卡入安装孔内失去定位作用。末端的径向销孔位置要距离杆身端面留出足够的距离，保证装入锁紧销之后，销体不会超出杆身的外圆面，避免和周边的构件发生运动干涉，销孔的直径要和选用的标准开口销尺寸匹配，不要随意放大销孔直径，避免过度削弱杆身末端的结构强度。

　　从安装边界来看，这类销轴的安装空间需要满足几个要求：首先轴肩侧要预留足够的装配操作空间，方便安装时将销轴敲入或者压入安装孔，轴肩的避让沉孔深度要和轴肩厚度匹配，保证轴肩装入后能完全贴合安装端面，不会出现凸起影响其他构件的装配；杆身的长度要略大于被连接件的总叠厚，保证末端伸出足够的长度来安装锁紧销，一般伸出长度控制在销孔直径的1.5到2倍即可，过长会导致销轴末端和周边运动部件发生剐蹭，过短则无法顺利装入锁紧销。安装时要注意保证杆身和安装孔的同轴度，避免斜向敲入导致杆身出现弯曲变形或者安装孔内壁被刮伤，装入锁紧销后要将销的开口部分掰开，防止设备运行过程中锁紧销受振动脱落。

　　在实际的设备运维过程中，这类销轴属于易损件，因为铰接位置长期承受交变载荷，杆身表面容易出现磨损，当磨损量超过设计允许值时，铰接副的间隙会变大，导致设备运行出现异响、传动精度下降，这时候只需要更换同规格的销轴即可快速恢复设备性能，不需要更换整个连接构件，能大幅降低运维成本。设计建模的时候，要注意轴肩和杆身的过渡位置添加合适的圆角，避免应力集中导致零件在受载时从过渡位置断裂，杆身的表面粗糙度要满足耐磨要求，长期转动的铰接场景可以对杆身表面做淬火处理，提升表面硬度，延长零件的使用寿命。
