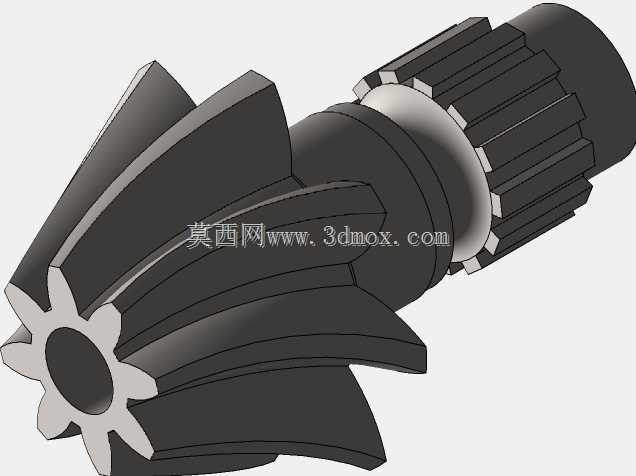

在差速器、分动箱、角向传动进给机构这类需要交错轴动力传递的工况里,螺旋锥齿轮始终是核心传动部件,相比直齿锥齿轮,它的齿线呈螺旋状排布,啮合过程中轮齿是逐步进入接触再逐步脱离的,重合度更高,传动时的冲击、振动和噪音都要小很多,能承受更大的载荷,也更适合高速重载的传动场景。这次的结构是把锥齿轮和输出轴做成一体化的齿轮轴结构,轴段末端加工了外花键,用来和外接的传动毂、联轴器或者滑移齿轮做周向固定,传递扭矩的同时还能在部分需要轴向滑移的机构里实现滑动配合,不用额外做键槽加工,也避免了单键连接带来的应力集中问题,轴的整体强度更高。
从设计逻辑上看,这类集成式齿轮轴首先要确定的是锥齿轮的基本参数:分锥角要匹配配对齿轮的轴线交角,常规的正交传动场景下两轴交角为90度,两个配对齿轮的分锥角之和刚好等于90度,齿宽一般取外锥距的三分之一左右,不能过宽否则会导致小端齿顶过尖,加工时容易崩刀,热处理时也容易出现应力集中开裂的问题;也不能过窄,否则会降低轮齿的接触强度,重合度不够导致传动平稳性下降。螺旋角的选择通常取35度左右,这个角度下轮齿的啮合重叠系数最合适,轴向力的方向也能和轴承的承载方向匹配,避免额外的轴向窜动。
轴段的结构设计要兼顾安装边界和强度要求,齿轮大端和轴肩之间要留退刀槽,不管是滚齿加工还是后续的磨削加工,都能让刀具顺利退刀,不会在根部留下加工残留,也能减少应力集中的风险。花键段的外径、内径和键齿宽度要和配合件的内花键参数匹配,优先选用矩形花键或者渐开线花键,矩形花键加工方便对中精度好,渐开线花键的齿根强度更高,更适合重载冲击的工况。花键末端要做倒角处理,方便装配时顺利导入配合件,也能避免装配时刮伤配合面的镀层或者加工面。
安装边界上,这类齿轮轴通常需要两个圆锥滚子轴承或者角接触球轴承做支撑,分别布置在锥齿轮大端后侧和花键段前侧的轴颈位置,两个轴承的安装跨距要经过计算,既要保证轴的刚性,避免受载后轴端挠曲变形导致轮齿偏载,也要预留轴承的安装空间和润滑通道,轴承位的轴颈公差要取过渡配合,保证轴承内圈能顺利压装,同时不会出现跑内圈的问题。轴的两端要预留锁紧结构的位置,比如圆螺母用的螺纹段或者轴用弹性挡圈的卡槽,用来固定轴承的内圈,承受传动时产生的轴向力。
实际应用中,这类带花键轴的螺旋锥齿轮常见于汽车的驱动桥差速器输入端、机床的主轴箱角向传动单元、农业机械的动力输出转角传动部位,还有部分工程机械的回转机构传动链里。设计时还要考虑润滑条件,轮齿啮合部位要能被润滑油充分覆盖,轴颈和花键部位也要有润滑油路,避免干摩擦导致的早期磨损。轮齿的加工通常采用铣齿后渗碳淬火的工艺,齿面硬度能达到HRC58-62,芯部保持足够的韧性,能承受冲击载荷,花键部位如果有滑移需求的话,表面硬度也要做相应的热处理,提高耐磨性能。
建模的时候要注意轮齿的渐开线齿形和螺旋线的准确生成,不能用近似的拉伸或者放样代替,否则后续做干涉检查或者有限元分析的时候结果会出现偏差,花键的齿形也要按照标准参数生成,保证和标准配合件的装配间隙符合要求,轴上的所有过渡圆角、退刀槽、倒角这些工艺结构都不能省略,这些细节直接决定了后续加工的可行性,很多新手建模的时候容易忽略这些工艺结构,导致设计出来的零件没法实际加工生产。另外还要注意轮齿的旋向,配对的两个螺旋锥齿轮旋向必须相反,轴向力的方向要指向齿轮的大端,这样工作时轮齿有相互推开的趋势,不会出现卡滞或者轮齿楔紧的问题。
