手动螺旋压紧式快速夹紧工装结构

　　在机械加工、部件装配、工件检测等多类生产场景中，工件的可靠定位与压紧是保证工序精度、操作安全的核心前提，这款手动螺旋压紧式夹紧结构，正是针对小批量多品种的工位装夹需求设计的实用型工装。从实际使用场景来看，这类夹紧结构常部署在台式钻床的工位旁、小型铣床的工作台面、装配流水线的定点工位，或是五金维修、样件试制的操作台上，用来固定形状规则的块状、轴类待加工工件，替代传统的通用台虎钳适配非标准尺寸工件的快速装夹需求，尤其适合装夹频次高、单次装夹力要求适中、不需要大吨位液压或气动压紧的作业场景，相比通用夹具能减少工件装夹找正的时间，提升小批量作业的效率。

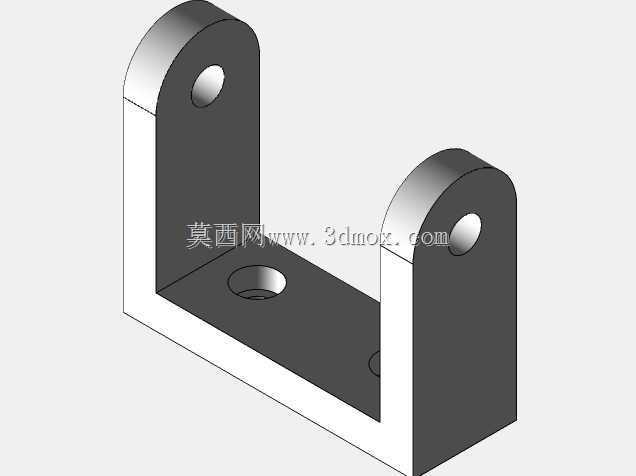

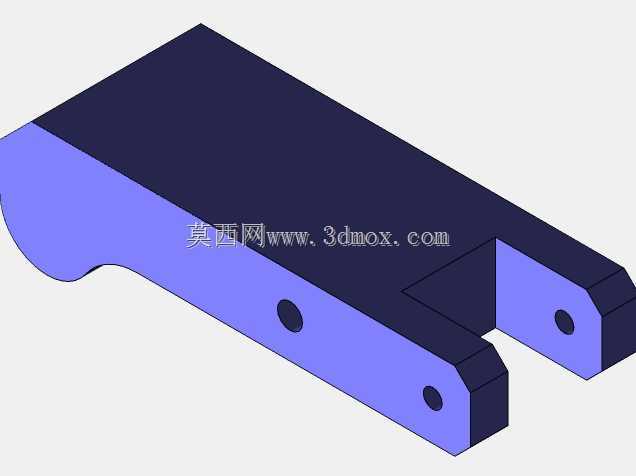

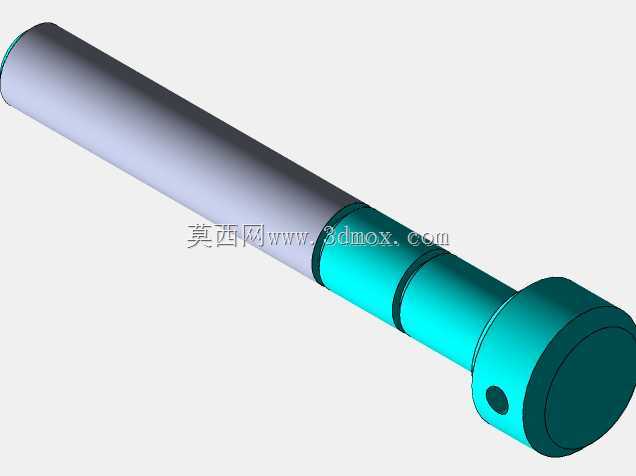

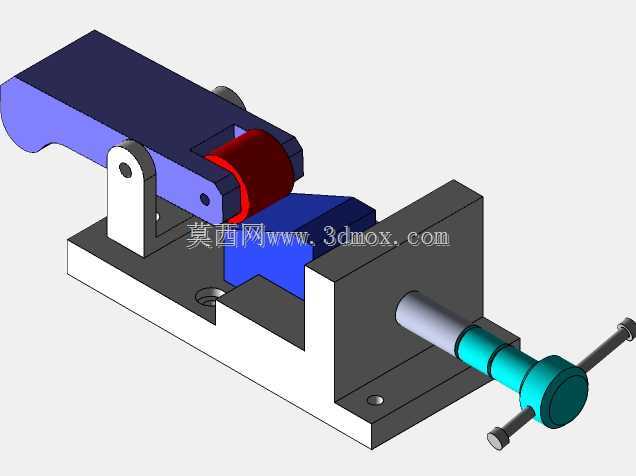

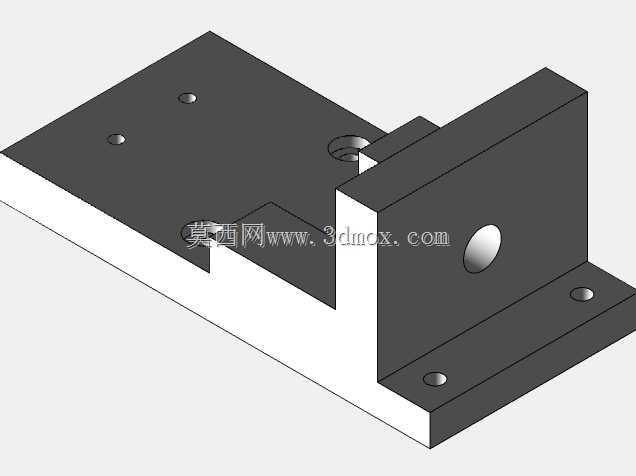

　　从功能特性上看，这套夹紧结构采用螺旋进给提供压紧力，前端的压臂采用杠杆式铰接结构，操作人员转动尾部的带杆手轮时，丝杆推动前端的活动压块向固定定位面移动，待压块接触工件后，上方的铰接压臂会同步下压，从工件的顶面和侧面两个方向实现限位压紧，避免工件在钻削、锉修、装配受力时出现向上翘起或者水平方向的窜动。手轮采用横杆式设计，不需要额外的扳手工具，操作人员直接手动转动即可施加足够的压紧力，丝杆部分做了限位结构，不会出现旋出脱落的问题，压臂与底座的铰接销轴采用间隙配合，长期使用磨损后可以快速更换销轴，不需要整体报废工装，维护成本较低。底座上预留了两个沉头安装孔，可以通过内六角螺栓直接固定在工作台的T型槽或者专用工装板上，安装时只需要保证固定定位面与作业进给方向垂直即可，不需要复杂的调平步骤。

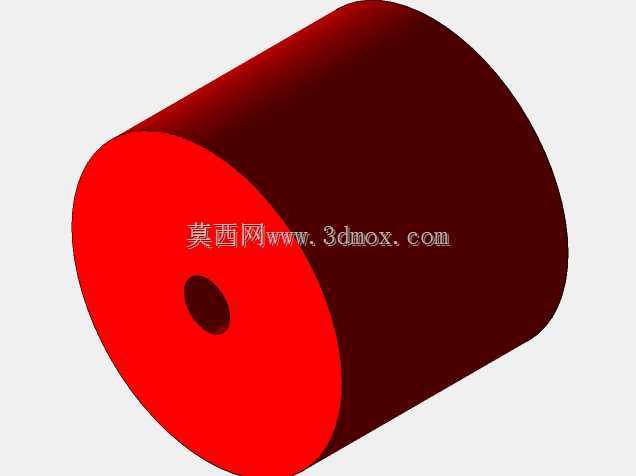

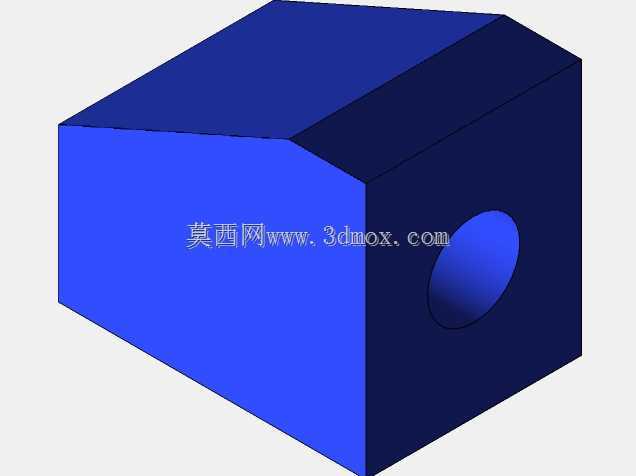

　　设计思路上，这套结构优先考虑了操作的便捷性与结构的可靠性，没有采用复杂的连杆或者气动元件，全部采用机械结构实现压紧动作，不需要外接气源或者电源，在没有动力配套的零散工位也能正常使用。固定定位块采用L型结构，一体加工出垂直定位面和水平承托面，保证工件定位基准统一，活动压块的接触面做了防滑纹理处理，增大与工件表面的摩擦力，避免压紧后工件出现滑移。压臂的下压行程做了限位设计，当活动压块进给至最大装夹位置时，压臂的下压角度刚好处于力学最优区间，不会出现压臂过死点导致无法松开的问题，同时压臂的握持端做了圆弧过渡处理，操作人员在开合压臂取放工件时不会被锐边划伤。

　　从安装边界与尺寸适配来看，这套工装的底座采用矩形钢板加工而成，整体长度控制在常用工位的操作舒适范围内，宽度适配多数小型工作台的安装空间，固定后整体高度不会遮挡操作人员的作业视线，装夹工件的尺寸范围覆盖了日常小零件加工的多数规格，最小可以装夹厚度几毫米的薄板件，最大可以装夹至活动行程极限的块状工件，对于异形工件也可以通过在压块和定位面加装定制软钳口的方式适配，不需要改动主体结构。丝杆的螺距选用了常规的传动牙型，进给速度适中，既不会因为螺距过大导致压紧力不足，也不会因为螺距过小导致装夹工件时需要转动多圈手轮影响效率，整体结构的零件全部采用常规的机加工艺即可制作，没有特殊的异形零件或者定制加工件，工厂的机修班组即可完成自制加工，适配多数中小加工厂的自制工装需求。在实际使用中，这类夹紧结构相比通用台虎钳的优势在于可以根据工位的作业需求调整安装位置，针对特定形状的工件定制压头形状，实现工件的快速装夹定位，减少每次装夹的找正时间，尤其适合在专用工序上做固定工装使用，长期使用的稳定性好，不容易出现故障。
