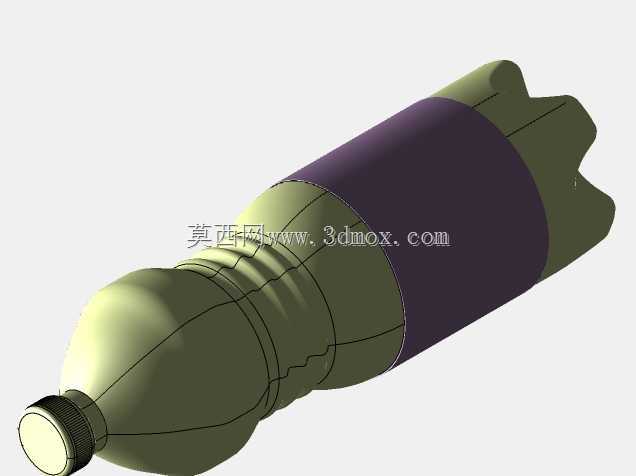

带防滑纹理PET饮料瓶结构三维设计

　　日常快消品流通环节里，PET材质饮料瓶是液态饮品封装最常用的载体，这款瓶体结构的建模完全贴合量产吹塑工艺的落地要求，从瓶口密封结构到瓶底承重支撑都做了针对性的结构优化。先看瓶口区域，采用标准的外螺纹设计，螺纹牙距、牙高完全匹配市面通用的塑料防盗盖尺寸，旋合行程控制在合理区间，既保证灌装后旋盖的密封可靠性，避免运输过程中出现漏液问题，也能让消费者开启时的扭力处于舒适区间，不会出现过紧难开或者过松溢液的情况。瓶口下方做了一圈限位凸环，这个结构是给灌装线上的卡瓶定位用的，高速灌装时卡瓶板卡住这个凸环位置，能保证瓶体在输送、灌装、旋盖工位的定位精度，不会出现偏斜导致的灌装液位不准、旋盖歪盖等不良品。瓶身中段做了大面积的磨砂防滑包覆区域建模，

　　这个区域的表面粗糙度设置对应实际生产中的哑光蚀纹效果，一方面是提升消费者手持时的摩擦力，尤其是冰镇后瓶身凝露的场景下，不会因为湿滑导致瓶子脱手；另一方面这个区域也是产品标签的粘贴位，哑光表面能让标签粘贴更牢固，不会出现标签起翘、脱落的问题，同时这个区域的瓶壁厚度做了均匀化处理，吹塑时不会出现局部壁厚过薄导致的瓶身发软，或者壁厚过厚导致的原料浪费。瓶身靠近瓶口的位置做了多道环形加强筋，这些加强筋不是装饰性结构，是为了提升瓶体的轴向承重能力，成品装箱堆码时，上层箱体的重量会通过瓶体传递，加强筋结构能避免瓶身出现轴向屈曲变形，保证仓储堆码到规定高度时不会出现塌垛问题。瓶底部分采用了内凹多瓣式支撑脚结构，

　　这种结构是PET饮料瓶的经典承重设计，内凹结构能让瓶底在灌装高温液体（如果汁热灌装场景）时，有足够的形变余量释放内应力，不会因为热胀冷缩导致瓶底外凸无法直立；多瓣支撑脚的接触平面做了共面处理，保证瓶子放在水平面上时不会出现晃动，每个支撑脚的过渡圆角都做了放大处理，避免吹塑时出现应力集中导致的瓶底开裂，同时也能减少运输过程中瓶底和传送带、纸箱摩擦产生的掉屑问题。整个瓶体的建模过程严格遵循吹塑成型的拔模要求，所有侧壁的拔模角度都控制在合理范围，不会出现倒扣结构导致的开模困难，瓶身所有的过渡位置都采用了大圆角过渡，避免应力集中的同时，也能减少吹塑时原料流动的阻力，保证壁厚均匀。从尺寸边界来看，

　　这款瓶体的容量适配常规500ml左右的饮品规格，瓶身最大直径控制在常规自动售货机的货道尺寸范围内，能兼容市面绝大多数自动售货机的出货通道，瓶体总高度也匹配常规饮料纸箱的内尺寸，装箱时不会出现高度方向的余量过大导致运输晃动，或者尺寸过高无法封箱的问题。在结构设计阶段，还做了瓶体的承重仿真模拟，轴向加载10kg力时瓶身变形量控制在允许范围内，完全满足三层堆码的仓储要求；侧向挤压仿真也验证了瓶身的抗变形能力，消费者手持捏握时不会出现过度凹陷导致的饮品溢出。另外瓶身的曲面过渡做了连续性处理，外观线条流畅，没有突兀的折角，既符合大众的审美习惯，也能在吹塑生产时减少原料的流动阻力，降低成型不良率。
