标准直柄麻花钻三维结构数模

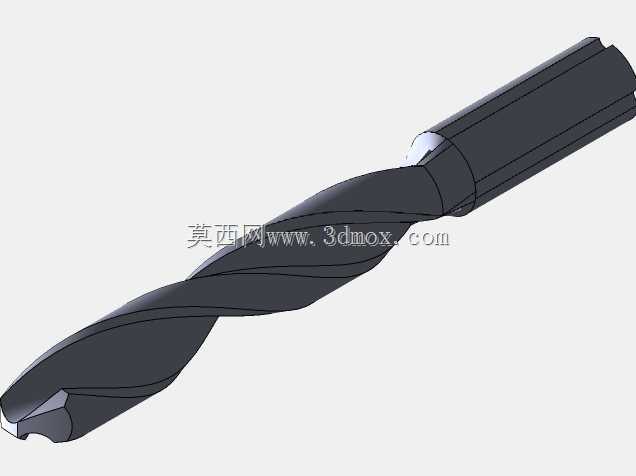

　　这款直柄麻花钻的三维数模完整还原了实体刀具的全部结构特征，从钻尖切削部分到直柄装夹段的每一处几何细节都做了精准复刻，没有做简化处理，完全可以用于钻削工艺仿真、刀具装配干涉检查、加工路径模拟等工程场景。在实际机加工生产里，这类直柄麻花钻是钻床、铣床、加工中心甚至手持电钻上最常用的孔加工刀具，覆盖了金属件粗钻、扩孔，非金属板材开孔等绝大多数常规钻孔作业场景，小到电子元器件的安装小孔加工，大到钢结构构件的预制孔钻削，只要匹配对应装夹夹头的夹持范围，都能适配使用。从功能特性来看，模型完整呈现了麻花钻的两条对称螺旋排屑槽结构，槽型的螺旋角度、槽宽比例都按照通用标准刀具的参数做了还原，实际使用中这个螺旋角度直接决定切屑的排出顺畅度，

　　角度过小容易出现切屑堵塞卡钻，角度过大则会降低钻芯的结构强度，数模里的槽型曲率完全匹配量产刀具的成熟设计，能够直观体现切屑沿螺旋槽向外排出的运动路径。钻尖部分的顶角、横刃斜角、后角结构都在数模里做了清晰表达，标准顶角设计适配绝大多数碳钢、铸铁等常规金属材料的钻削，横刃的存在是钻削轴向力的主要来源，数模里的横刃长度、刃口斜度都符合通用刀具的设计规范，做钻削力仿真分析时可以直接提取刃口的几何参数做载荷计算。直柄装夹部分的圆柱度、直径公差带在数模里通过精确的圆柱面特征做了体现，实际装夹时直柄段需要完全插入钻夹头的夹持孔内，夹持长度不能小于柄部直径的1.5倍，否则高速钻削时容易出现刀柄打滑、钻头摆动偏斜的问题，

　　数模里预留的柄部长度完全满足常规夹头的装夹边界要求，不会出现装夹长度不足的结构问题。从设计思路层面，这款数模没有做非标定制化的特殊结构，完全遵循通用直柄麻花钻的成熟设计逻辑，钻芯厚度从钻尖向柄部方向做了渐进式增厚处理，这个细节在数模的截面特征里可以清晰观察到，钻芯增厚的设计是为了补偿钻头磨削重磨后带来的芯厚减小问题，同时提升钻杆部分的抗扭刚性，避免深孔钻削时钻头出现扭折断刀的情况。两条螺旋刃带的宽度、刃带与孔壁的接触间隙也在数模里做了还原，刃带的作用一方面是导向，保证钻孔过程中钻头的进给方向不偏斜，另一方面可以减少钻头外圆与已加工孔壁的摩擦面积，降低钻削过程的发热和刀具磨损。数模的整体外形尺寸按照常用规格的中等直径钻头比例构建，

　　总长度、螺旋槽长度、钻尖长度、柄部长度的比例完全符合行业通用标准，在做刀具库搭建、加工工位的刀具空间干涉检查时，可以直接调用这个数模装配到对应的主轴装夹位置，不需要额外调整尺寸比例就能验证加工行程内是否会和夹具、工件发生碰撞。另外数模里的刃口部分没有做过度倒钝的简化处理，保留了主切削刃、副切削刃、横刃的交界特征，能够清晰区分各个切削刃的参与切削区域，对于做刀具角度分析、刃磨工艺参考的从业者来说，可以直接从数模上提取各个角度的几何参数，不需要再对照二维图纸做尺寸换算。在装配适配性上，直柄结构的设计决定了它不需要配套专用的变径套，只要钻夹头的夹持范围覆盖柄部直径，就能快速完成装夹换刀，相比锥柄钻头，直柄钻头的装夹便捷性更高，适合小直径、浅孔的快速加工场景，数模里的柄部没有做扁尾、卡槽等特殊结构，完全适配标准三爪钻夹头的装夹形式，不会出现装夹结构不匹配的问题。
