带侧接嘴法兰底座锥台形工业连接件

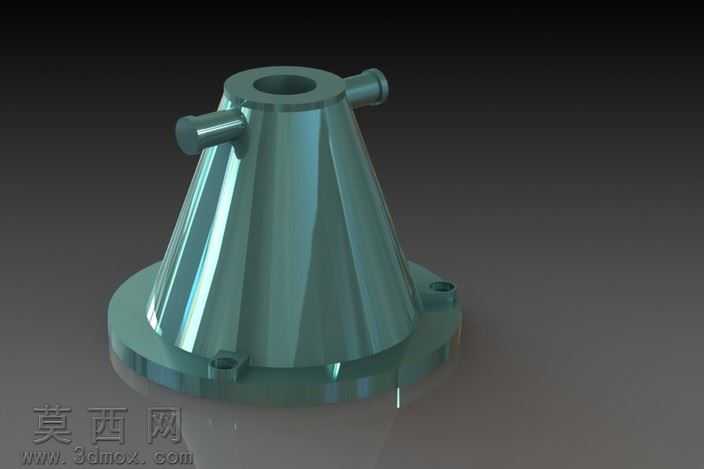

本作品为一款锥台形工业支撑连接件三维建模作品，建模阶段依托参数化三维设计软件完成全流程结构搭建，首先以中心轴线为基准绘制顶部空心圆柱的截面轮廓，通过拉伸特征生成顶部带中心通孔的圆柱段，保证中心孔的同轴度公差符合装配要求；随后绘制锥台主体的母线轮廓，通过旋转特征生成上窄下宽的锥台主体结构，锥面设置均匀的棱面过渡，既提升结构刚性，也优化了外观的光影表现效果。在锥台主体的对称侧部，通过拉伸凸台特征生成两个同轴的圆柱侧接嘴，接嘴与锥台主体的衔接处做圆角过渡处理，避免应力集中问题；底部绘制带安装孔的法兰底座轮廓，通过拉伸特征生成圆盘形法兰底座，在底座对应位置通过切除特征生成均匀分布的沉头安装孔，满足与配套基座的螺栓固定装配需求。材质与渲染阶段，为模型赋予半透明青绿色工程塑料材质，调整材质的折射率、反光度与粗糙度参数，模拟硬质工程塑料的半通透质感与表面光泽，场景内添加三点布光系统，主光源从侧上方投射，突出锥面的棱线结构与曲面光影变化，辅光源补充暗部细节避免阴影死黑，背景采用深灰渐变背景突出模型主体，同时添加柔和的地面反射效果，提升渲染图的真实感。设计思路上，该连接件定位为管路系统的中间支撑转接部件，顶部中心孔可对接上方管路，两侧侧接嘴可实现侧向支路的管路连通，底部法兰底座可稳定固定在安装基面，整体结构在保证内部流道顺畅的前提下，通过锥台造型提升了整体的结构强度，减少材料用量的同时保证承压能力，所有安装孔位、接口尺寸均遵循通用工业管路配件的尺寸规范，可直接用于虚拟装配验证、产品展示或工程教学演示场景，建模过程中所有特征均保留完整参数，可根据实际使用需求调整各部分尺寸、接口规格与安装孔位参数，适配不同的管路通径与安装场景。
