施耐德M580系列PLC输入输出模块结构设计

　　在工业自动化控制系统的硬件选型与柜内布局环节，PLC的IO扩展模块是连接控制器层与现场设备层的核心衔接部件，本次呈现的模块结构模型，对应工业现场常用的分布式IO扩展单元，主要承担现场开关量、模拟量信号的采集与控制指令输出的中转功能，在流程工业、离散制造生产线、公用工程自控系统中都有极高的应用覆盖率。从实际工程应用的角度看，这类模块通常安装在标准电气控制柜内的DIN导轨上，和CPU主站模块、通讯模块、电源模块并排排布，通过背板总线实现和主控制器的高速数据交互，前端的接线端子排直接对接现场的传感器、执行器线缆，不需要额外转接端子排就能完成接线，能大幅减少柜内的接线工作量，降低线缆转接带来的信号干扰风险。

　　从结构设计思路来看，这个模块的外壳采用了阻燃级工程塑料注塑成型，整体为狭长的长方体立式结构，这种形态设计完全适配标准机柜的安装空间规划，宽度方向做了窄尺寸优化，单模块占用的导轨安装宽度仅为几十毫米，在有限的柜内空间里可以并排布置多块不同功能的IO模块，最大化利用机柜的横向安装空间。模块的外壳上下部分做了卡扣式装配结构，不需要螺丝就能完成上下盖的扣合，后期如果需要检修内部电路板，只需要拨开侧边的卡扣就能拆开外壳，维护操作十分便捷。模块顶部设计了导轨锁扣结构，安装时只需要将模块背部的卡槽对准35mm标准DIN导轨卡入，再拨动顶部的锁扣就能完成模块的固定，拆卸时只需要扳开锁扣就能将模块从导轨上取下，不需要额外工具，能大幅提升柜内组件的装配与后期维护效率。

　　模块的前端面板布局完全遵循工业现场的操作与运维习惯，最上方设置了模块运行状态指示灯，包括电源指示、运行状态指示、通道故障指示、通讯状态指示，运维人员在柜前巡检时，不需要连接编程软件，直接通过指示灯的亮灭、闪烁状态就能快速判断模块的工作状态，排查故障点。指示灯下方是模块的型号标识与通道标识区域，清晰标注每个接线端子对应的通道号与信号类型，接线时施工人员可以直接对照标识完成线缆压接，避免接错通道的问题。面板下半部分是插拔式接线端子排，端子排采用了防插错设计，不同信号类型的端子排有不同的定位卡扣，不会出现端子排插错位的情况，端子的接线孔适配1.5-2.5平方毫米的多股铜芯线缆，完全满足工业现场常规控制信号的线缆载流与接线强度要求，端子螺丝采用了防滑脱设计，拧松时螺丝不会从端子座上掉落，避免柜内掉落金属异物引发的短路风险。

　　从安装边界尺寸来看，这个模块的深度方向做了尺寸优化，整体深度控制在100毫米以内，安装到导轨上之后，前端距离柜门的预留空间只需要留出50毫米的接线操作空间就能满足接线与维护需求，不会出现模块深度过大导致柜门关不上的问题。模块的上下边缘设计了散热格栅，格栅的开孔方向顺着柜内空气对流的方向，模块内部电路板上的功率元件工作时产生的热量，可以通过自然对流从散热格栅排出，不需要额外加装散热风扇，就能满足0-60摄氏度的工业环境工作温度要求，同时格栅的开孔尺寸做了防异物设计，能防止直径大于2.5毫米的金属异物掉入模块内部，提升设备运行的安全性。模块的侧面设计了总线连接接口，相邻模块安装到导轨上之后，侧面的总线接插件会自动对接，不需要额外连接总线电缆，就能实现模块之间的电源与通讯信号连通，装配时只需要将模块顺着导轨推到和相邻模块贴合的位置就能完成总线连接，大幅降低了柜内组件的装配复杂度。

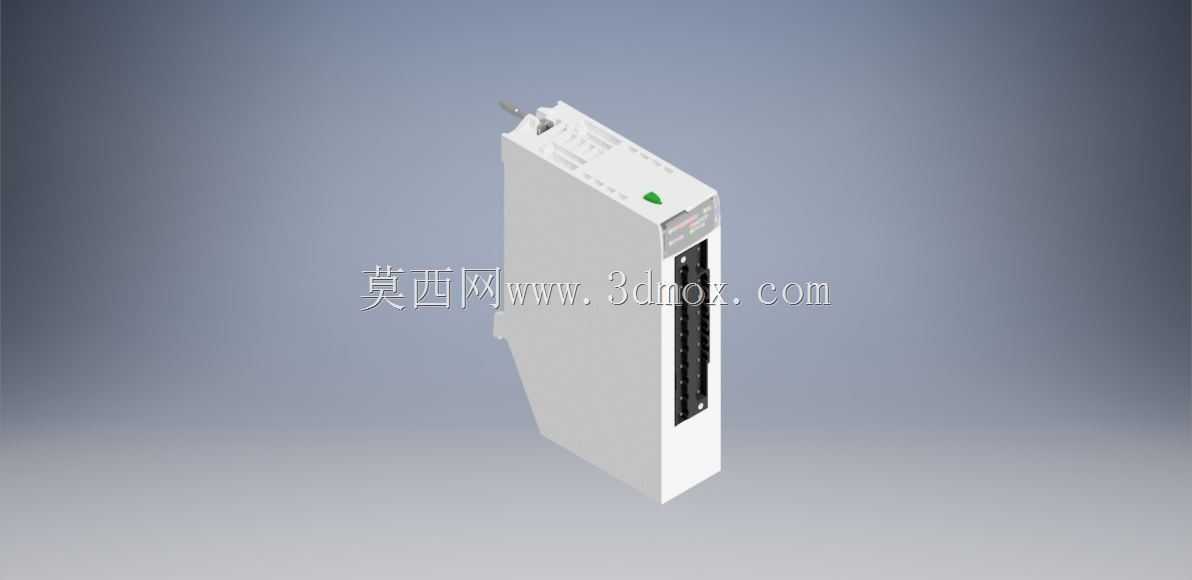

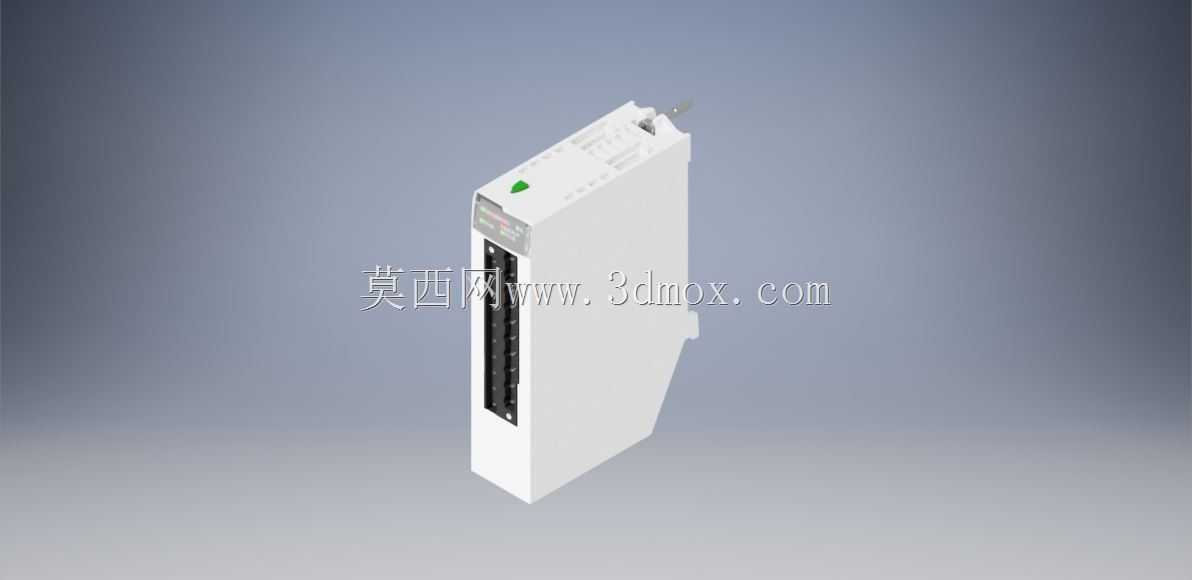

　　在实际项目的三维布局设计中，这类模块的模型可以直接导入电气柜的装配模型中，提前模拟模块的排布间距、接线空间、散热通道预留，避免现场安装时出现模块干涉、接线空间不足、散热不畅等问题。建模时完全还原了模块的实际安装卡扣、端子插拔方向、指示灯位置等细节，结构工程师在做柜内布局时，可以直接基于这个模型完成干涉检查、线缆走向规划、安装工艺模拟，提前规避现场安装可能出现的各类结构问题，减少现场施工的返工量。对于设备制造商的电气设计人员来说，精准的模块三维模型能帮助提升电气柜的设计标准化程度，统一不同项目的柜内布局规范，提升设备的装配一致性。
