卧式连续进料选矿球磨机结构设计

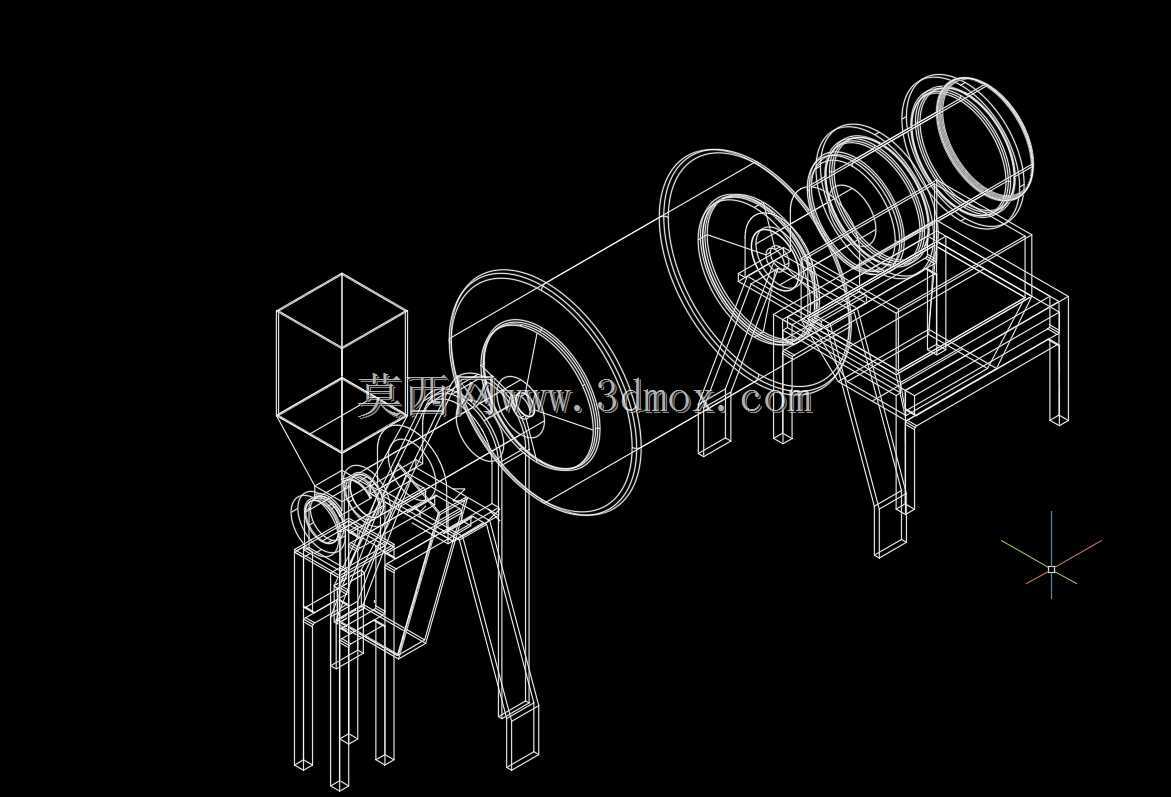

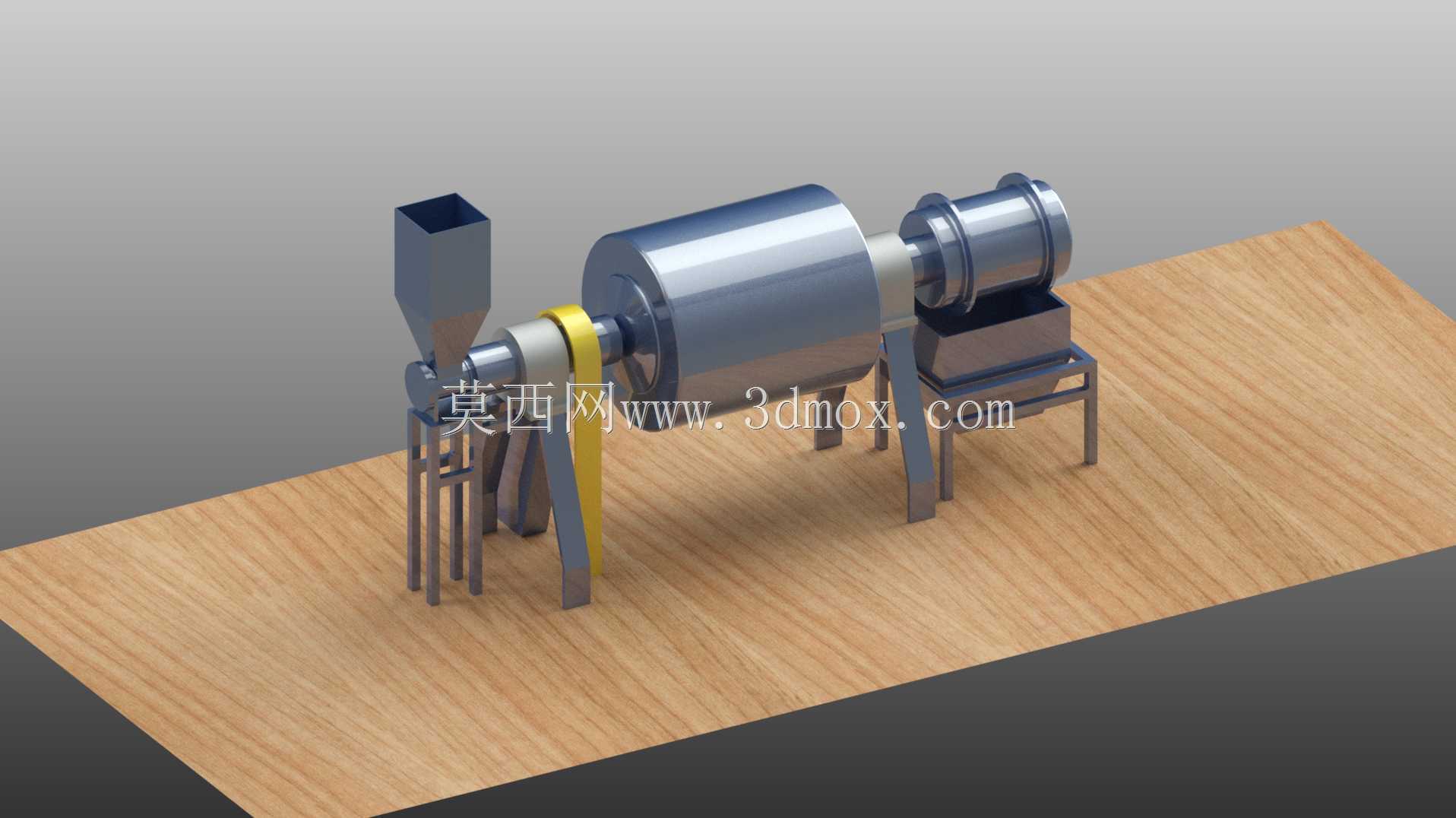

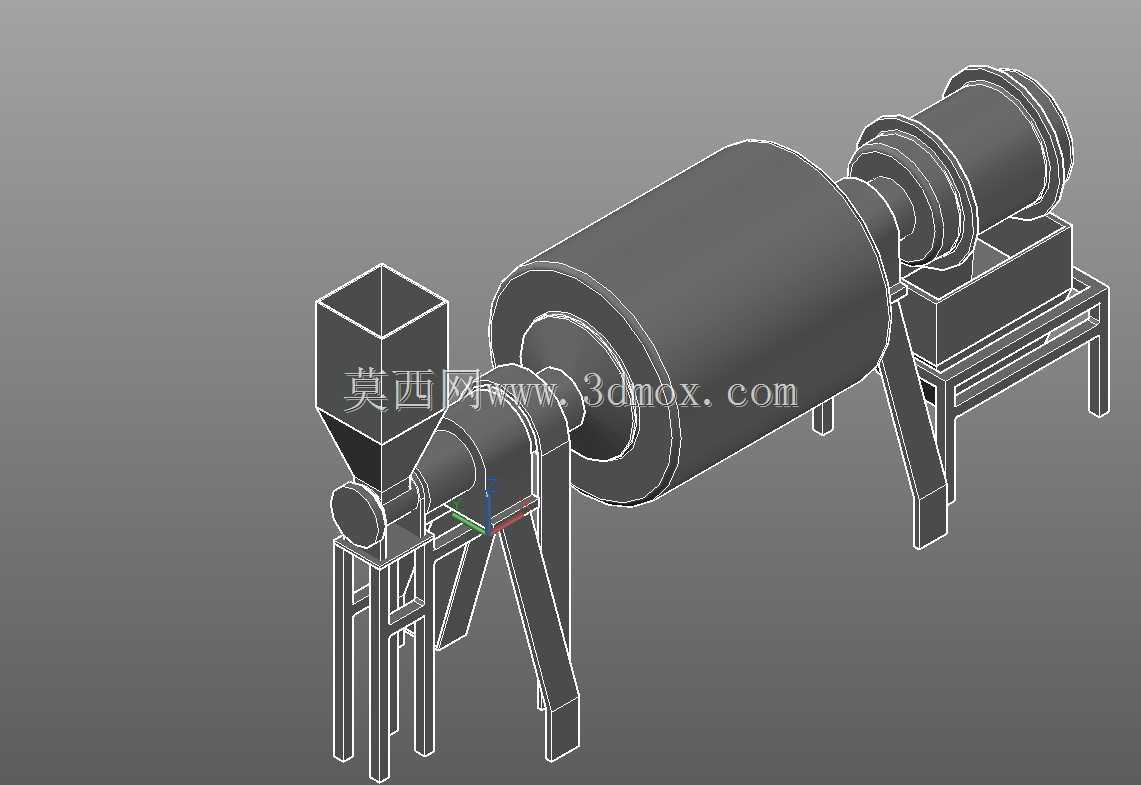

　　在矿物加工、建材原料制备、耐火材料粉体生产等场景中，粉磨工序是决定后续选别效率、成品粒度均匀性的核心环节，这款卧式球磨机的结构设计完全围绕连续化生产的工况需求展开，从进料端的受料斗到出料端的筛分收集结构，每一处尺寸匹配都对应实际产线的安装边界与产能要求。设备整体采用卧式单筒体布局，进料端设置的斜壁受料斗，斗体倾角严格按照散状矿物的安息角设计，避免湿黏矿料在斗壁积料堵料，斗体下方直接连通筒体进料中空轴，中空轴的轴颈尺寸匹配常规产线的进料溜槽对接宽度，不需要额外加装异径连接段就能直接嵌入现有粉磨工段的物料输送链路。筒体部分采用分段式焊接结构，筒体内壁预留了衬板安装的螺栓孔位，孔位排布按照研磨体运动的抛落轨迹做了错位设计，

　　避免长期受钢球冲击出现局部应力集中，筒体两端的端盖采用铸钢件与筒体法兰配钻连接，连接螺栓的预紧力矩参数对应筒体满载研磨体与矿料时的最大载荷，保证运转过程中不会出现端盖渗漏、连接松动的问题。传动部分采用皮带轮减速结构，大带轮直接安装在筒体进料端的轴颈上，配套的张紧轮支架与主机架做成一体化焊接结构，不需要额外做地基预埋就能完成传动组件的安装找正，皮带轮的包角设计满足满载启动时的扭矩传递要求，避免启动阶段出现皮带打滑、筒体闷车的情况。出料端设置的筛分段与收集罩采用快拆式连接结构，筛网的压紧装置采用偏心压杆设计，日常更换不同孔径筛网调整出料粒度时，不需要拆卸整个出料端法兰，单人就能在半小时内完成筛网更换作业，

　　适配不同工况下的出料粒度调整需求。设备的支撑机架采用型钢焊接框架结构，四个支撑脚的安装孔位按照通用混凝土基础的预埋螺栓间距设计，机架的横梁位置预留了检修平台的连接耳板，现场安装时可以直接拼接周边的检修走道，不需要额外在机架上焊接临时支撑。从安装边界来看，设备整体的轴向长度预留了两端轴承座的检修空间，径向最大尺寸对应筒体旋转时的最大外轮廓，周边只需要预留不小于八百毫米的检修通道就能满足日常维护、衬板更换、研磨体补加的操作空间，不需要对现有厂房的层高、柱距做特殊改造。进料端的受料斗高度匹配常规皮带输送机的卸料高度，不需要额外抬高输送设备就能完成物料对接，出料端的收集罩下口尺寸匹配常规螺旋输送机的进料口尺寸，

　　粉磨后的物料可以直接进入输送设备送入下一道选别工序。在功能设计上，这款结构充分考虑了连续作业的可靠性，筒体的转速设定按照研磨体的最佳抛落状态计算，既能保证矿物在筒体内受到足够的冲击与研磨作用，又不会因为转速过高导致研磨体随筒体同步旋转失去粉磨效果，两端主轴承采用剖分式轴承座设计，日常检查轴瓦磨损、补充润滑脂时不需要拆卸筒体端盖，大幅降低日常维护的工作量。传动侧的安全护罩做成可拆卸式网格结构，既可以防护旋转的皮带轮避免安全事故，又能直观观察皮带的磨损、张紧状态，不需要频繁拆卸护罩做日常巡检。针对不同物料的粉磨需求，筒体的衬板可以更换为波纹衬板、平衬板或者阶梯衬板，对应的螺栓孔位完全通用，不需要对筒体做二次加工就能完成衬板类型切换，适配矿石、水泥熟料、耐火材料原料等不同硬度物料的粉磨作业。整个结构的受力传递路径清晰，物料与研磨体的载荷通过筒体传递到两端主轴承，再通过轴承座传递到机架最终分散到混凝土基础，传动过程中的径向力通过皮带轮轴直接传递到机架的加强筋位置，不会出现局部载荷过大导致的机架变形问题，长期连续运转的结构稳定性完全满足工业产线的三班制作业要求。
