机械连接支撑异形支架结构设计

　　这类异形支架结构多应用在中小载荷的机械传动副连接场景中，常见于轻工自动化生产线、小型农用机具、通用输送设备的动力传递节点位置，核心作用是完成相邻两个运动部件的铰接支撑，同时为附属的管线固定、限位挡块安装预留对应的装配位置，避免运动过程中相邻部件出现干涉、错位的问题。从实际使用场景来看，这类支架往往处于设备的非核心动力输出端，但直接决定了相邻铰接部件的运动精度，一旦支架的安装孔位同轴度偏差超过0.05mm，就会导致铰接销轴出现偏磨，短时间内就会出现运动卡滞、异响的问题，严重时甚至会造成销轴断裂引发设备停机。

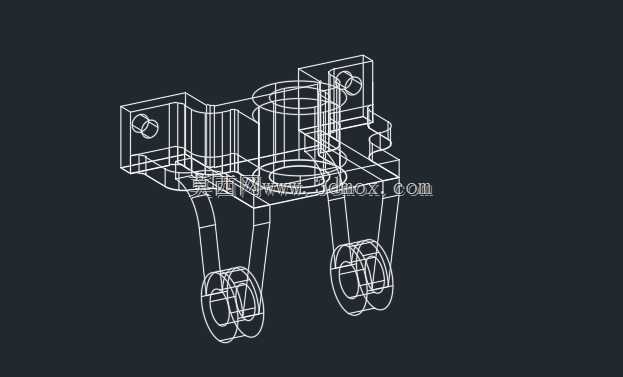

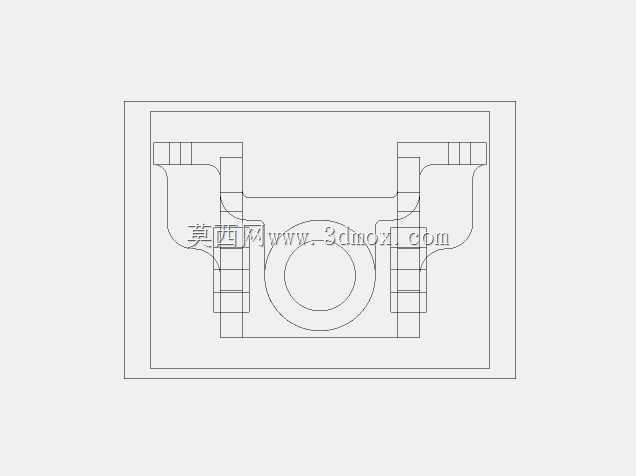

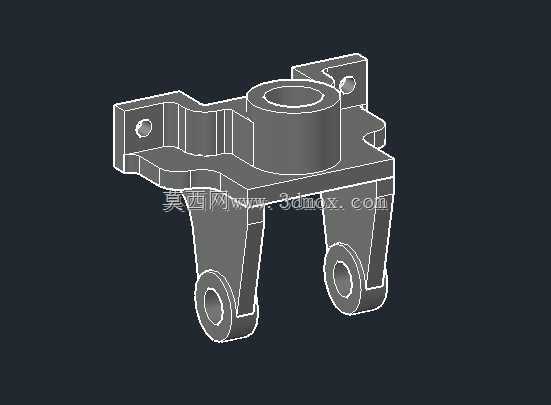

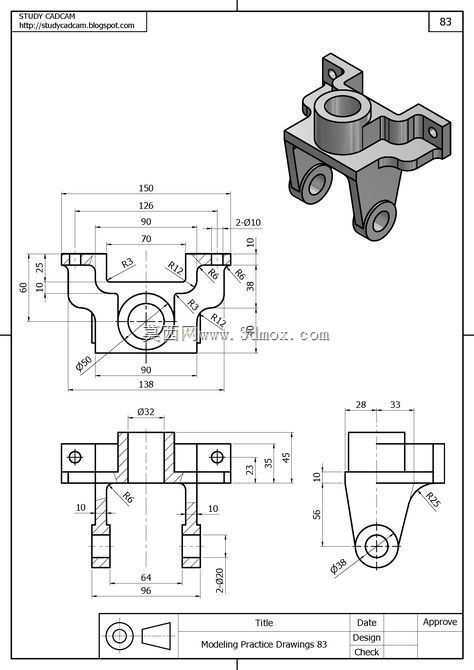

　　设计这类支架的时候，首先要明确安装边界的约束条件：支架底部的两个铰接支脚间距需要匹配对应安装座的开档尺寸，支脚上的同轴通孔需要保证与销轴的间隙配合公差控制在H7/g6区间，既保证销轴转动顺畅，又不会出现过大的径向窜动；上部的圆柱凸台内孔是用来穿装定位轴的，凸台的高度需要匹配对应轴套的轴向长度，凸台外侧的加强筋要沿着受力方向布置，抵消设备运行过程中产生的侧向弯矩，避免凸台根部出现应力集中断裂的问题。侧面伸出的两个带孔凸耳，是用来固定辅助拉簧或者传感器安装支架的，凸耳的孔位不需要过高的尺寸精度，但要保证凸耳的厚度足够承受拉簧的预紧拉力，不会在长期交变载荷下出现变形。

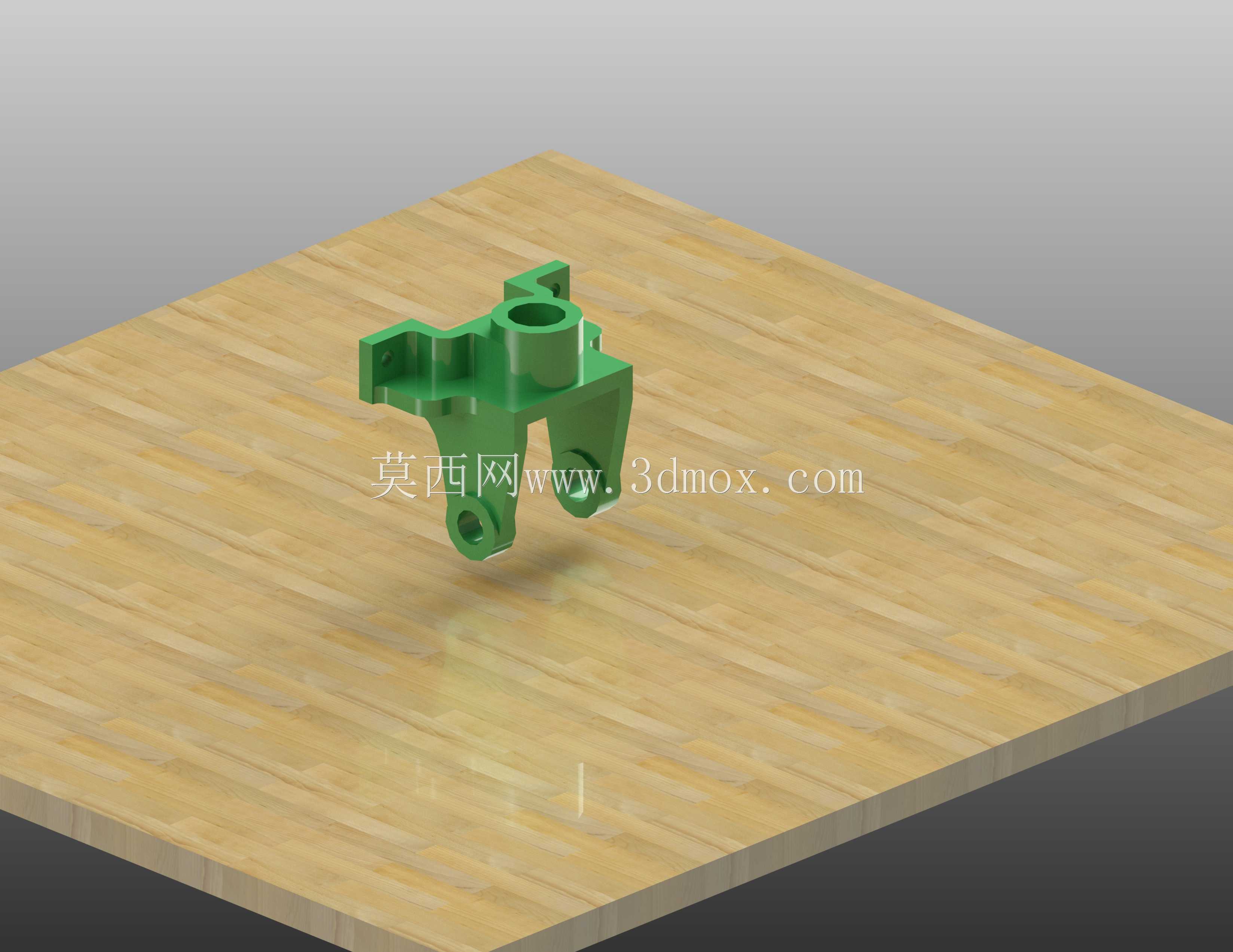

　　外形设计上没有采用规则的方体结构，而是顺着受力路径做了材料的优化去除，非受力区域的壁厚做了减薄处理，整体重量比同强度的实心支架降低了近40%，同时在各个转角位置都做了R3-R5的圆角过渡，既避免了铸造或者注塑加工过程中出现应力开裂的问题，也减少了后续机加工的去毛刺工作量。安装边界方面，支架整体的最大外轮廓尺寸需要控制在对应安装腔的内部预留空间内，保证运动过程中不会和周边的护罩、管线产生刮碰；底部两个支脚的下端面需要保持共面，平面度公差控制在0.03mm以内，保证安装后支架不会出现倾斜，上部定位孔的轴线与底部铰接孔的轴线平行度公差需要控制在0.04mm/100mm以内，确保安装后的部件运动轨迹符合设计预期。

　　从实际装配的角度考虑，支架上的各个安装孔端都做了1x45°的倒角，方便销轴和紧固件的导入，不需要在装配过程中额外修锉孔口；加强筋的布置位置避开了紧固件的扳手操作空间，装配时可以直接用标准套筒完成紧固件的锁紧，不需要定制专用的装配工具。这类支架的材质如果采用铸铁铸造，需要在壁厚过渡位置控制厚度差不超过3mm，避免铸造过程中出现缩孔、砂眼的缺陷；如果采用工程塑料注塑加工，需要在对应孔位镶嵌金属衬套，提高铰接位置的耐磨性能，延长部件的整体使用寿命。在日常设备维护中，这类支架不需要做额外的特殊保养，只需要在定期检修时检查铰接孔的磨损量，当磨损量超过0.2mm时及时更换支架即可，避免因支架磨损导致整个运动副的精度下降。
