蝶阀全套零部件二维加工设计图纸

　　这套蝶阀二维图纸覆盖了阀门本体、驱动连接部件、密封副、紧固件等全部组成零件的加工视图，可直接作为三维建模逆向参考、生产加工下料的尺寸依据，适配市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等多个场景的通断与流量调节需求。从实际工程应用来看，中线型蝶阀本身结构长度短，安装占用空间远小于同通径闸阀、截止阀，在大管径管路改造、紧凑管廊排布场景下优势明显，这套图纸的尺寸标注完全贴合现场安装的边界要求，阀体两端连接法兰的螺栓孔中心距、密封面凸台高度、阀杆伸出端的连接尺寸都匹配通用管路法兰标准，不需要额外做转接件设计，选型替换时可直接匹配现有管路的安装接口。

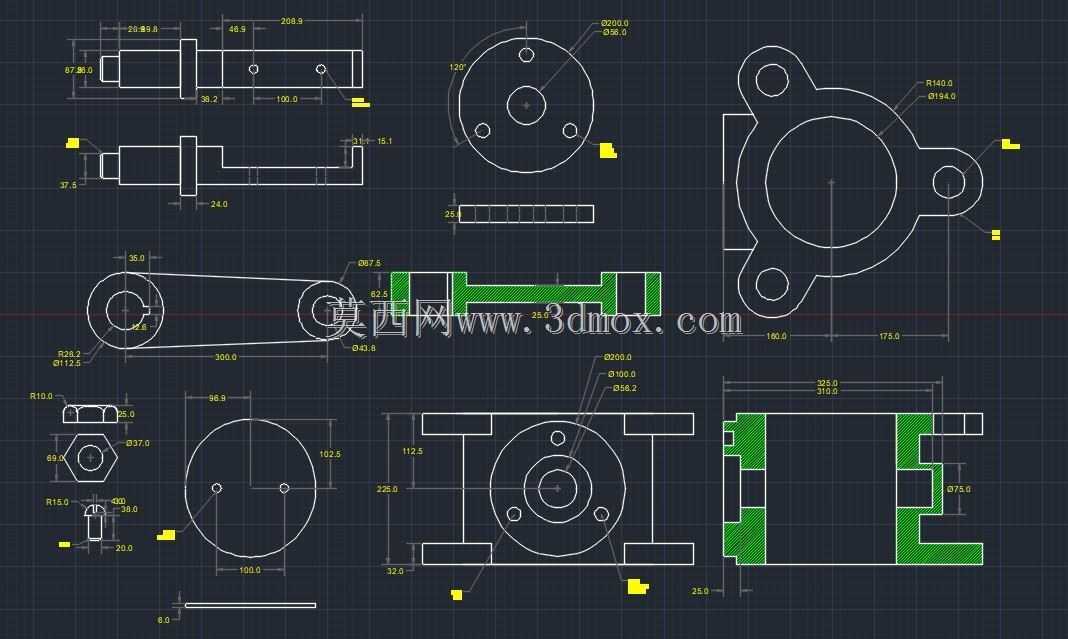

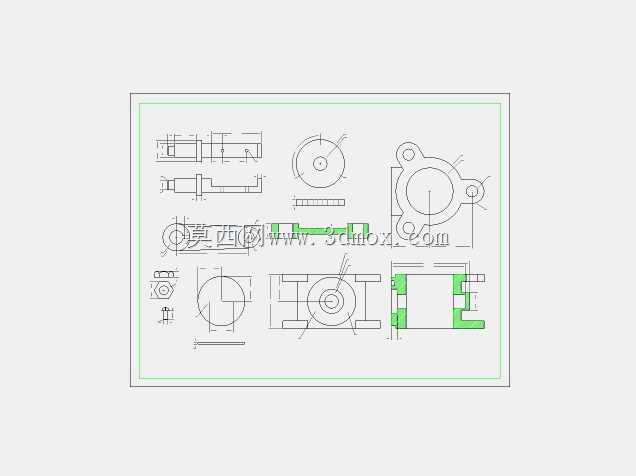

　　从设计思路上看，整套图纸采用多视图投影方式表达每个零件的结构，轴类零件（阀杆）采用主视图加局部剖的方式标注各段轴径、退刀槽、键槽尺寸，盘类零件（阀板、法兰压盖）采用端面视图加全剖视图表达端面安装孔分布、密封槽深度、轴孔配合公差，壳体类零件（阀体）采用半剖视图表达流道通径、阀杆安装轴孔的同轴度要求、密封座的安装槽尺寸，部分剖面用填充色区分密封件与金属基体的边界，能让读图者快速区分不同材质的零件区域，避免加工时选错材料。

　　功能特性层面，图纸里明确标注了密封副的配合尺寸，橡胶密封座的压缩量控制在合理区间，既保证关闭状态下的零泄漏，又避免阀板转动时密封件过度磨损导致使用寿命缩短；阀杆与阀板的连接采用扁方加销钉的结构，相比单一键连接能传递更大的启闭扭矩，在高压差工况下不会出现阀板与阀杆打滑的问题；阀体上的三个安装耳座带安装沉孔，既可以穿螺栓对夹安装在两片管路法兰之间，也可以通过耳座做辅助支撑，减少大口径阀门长期运行后管路应力集中导致的法兰变形问题。

　　尺寸与安装边界方面，图纸里标注的结构长度符合对夹式蝶阀的通用安装尺寸，阀杆顶部的驱动连接端尺寸适配手动涡轮头、气动执行器、电动执行器的标准接口，不需要额外加工连接套；所有转动配合部位都标注了公差带，阀杆与阀体轴孔的配合采用间隙配合加密封圈槽的设计，既保证阀杆转动灵活无卡滞，又能防止管路内流体从轴孔位置外漏；紧固件的尺寸标注包含了螺栓长度、螺纹规格、螺母厚度，装配时不需要额外测量计算紧固件长度，可直接按图备料；阀板的外圆轮廓做了流线型修型，全开状态下流体阻力小，不会在阀板后方形成明显涡流，能减少管路运行时的流体噪音与压损，适合长距离流体输送管路使用。

　　从建模参考角度来说，每个零件的视图都包含了完整的外形与内部结构尺寸，做三维参数化建模时不需要额外推算缺失尺寸，可直接按视图投影关系绘制草图、拉伸旋转生成实体，装配时可直接按图纸里的配合关系做同轴、面重合约束，生成的装配体可直接用于管路排布的干涉检查、阀门启闭过程的运动仿真，验证阀板转动时是否会与管壁、相邻管路部件发生碰撞，提前规避现场安装时的干涉问题。
