多通法兰式流体转接腔体结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461926
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计
  • 多通法兰式流体转接腔体结构设计

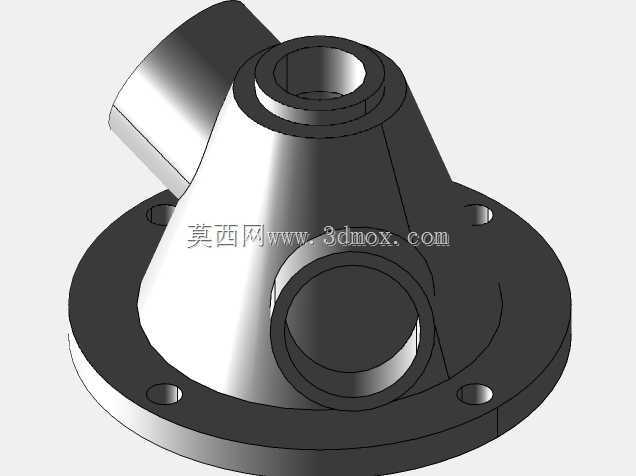

  这类多通法兰转接腔体,在流体输送管路系统里属于核心的分流汇流连接件,常见于化工流体输送、小型液压动力单元、实验台气路布设、净水处理管路分支这类场景,主要承担单路流体拆分至多支路输送、或是多股流体汇总至单路输出的转接作用,相比普通的三通、四通接头,集成法兰底座的结构更适合需要固定安装在设备面板、罐体侧壁的布设场景,不需要额外加装固定支架,安装稳定性更强。从结构设计逻辑来看,底部的圆形法兰盘是整个零件的安装基准,法兰上均匀分布的四个沉头安装孔,适配常规的内六角圆柱头螺栓装配,沉孔设计可以让螺栓头完全埋入法兰端面,不会突出安装面干涉其他周边零件,安装时法兰贴合面可以根据输送介质的特性,加装橡胶、四氟或是金属缠绕垫片,

  保证连接位置的密封性能,避免流体渗漏。腔体主体采用锥台过渡结构,而非常规的直筒造型,一方面是为了降低流体在腔体内的转向阻力,锥面的顺滑过渡可以减少流体紊流的产生,降低输送过程中的压力损失,另一方面锥台结构相比等径直筒,在相同壁厚条件下结构刚性更强,能承受更高的管路内部压力,也能减少管路振动带来的结构疲劳风险。腔体上分布的三个接口分别朝向不同的轴向角度,斜向上的接口、水平侧向的接口、顶部垂直向上的接口,可以适配不同走向的管路连接需求,不需要额外加装弯头调整管路角度,减少管路系统的接头数量,也就降低了潜在的渗漏点。每个接口位置都设计了同轴的阶梯止口,这个结构一方面是为了和对接管路的接头定位,保证装配时的同轴度,避免管路接歪产生密封间隙,

  另一方面阶梯止口可以加装O型密封圈,实现接口位置的径向密封,相比端面密封的形式,径向密封在管路存在小幅振动的工况下密封可靠性更高。设计这类零件的时候,首先要确定的是法兰盘的安装孔中心距,这个尺寸必须匹配安装位置的预留孔位,否则现场安装时会出现孔位对不上的问题,其次要确认各个接口的通径尺寸,要和对接管路的内径保持一致,避免通径突变产生节流效应影响流体流量,另外各个接口的朝向角度需要结合周边管路的布设空间确定,避免安装后接口和其他设备零件产生干涉。壁厚设计上,法兰盘的厚度要满足螺栓锁紧时的强度要求,避免螺栓拧紧后法兰产生翘曲变形影响密封,腔体侧壁的壁厚要根据工作压力计算,保证承受额定工作压力时不会出现变形开裂,同时壁厚也要尽量均匀,

  避免加工或是注塑、铸造过程中出现缩孔、应力集中的问题。这类转接件在实际使用中,因为直接和输送介质接触,材质选择需要根据介质特性调整,输送普通水、气介质可以采用普通碳钢做表面防锈处理,输送腐蚀性介质则需要采用不锈钢或是工程塑料材质,接口的连接形式也可以根据使用场景调整为螺纹连接、快插接头连接或是法兰对接形式,适配不同的管路装配需求。在三维建模过程中,需要重点保证各个接口的同轴度、法兰安装面的平面度,以及各个接口之间的角度公差,这些形位公差会直接影响后续的装配难度和密封性能,建模时可以先以法兰安装面为基准建立坐标系,再依次绘制各个接口的轴线,通过旋转、拉伸等特征生成主体结构,最后对所有锐边做倒圆角处理,避免安装过程中锐边划伤操作人员,也减少应力集中的位置提升零件的使用寿命。
