十字轴式万向联轴器结构设计方案

　　在各类工业传动系统的布局中，两轴存在轴线夹角、安装对中误差或是运行中产生相对位移的场景十分常见，这类工况下刚性联轴器无法适配偏角带来的附加载荷，极易造成轴系弯曲疲劳、轴承过早磨损甚至传动中断，而万向联轴器正是针对这类需求开发的铰接式传动部件，广泛应用在冶金设备轧机传动线、汽车底盘传动轴系、工程机械行走机构、轻工机械输送辊道、机床主轴进给单元等需要变角度传递转矩的场合，能够在两轴轴线夹角处于允许范围内时稳定连续传递回转动力，补偿径向、角向与轴向的安装及运行偏差，降低轴系对安装精度的严苛要求，减少设备运行过程中的振动冲击与附加应力。

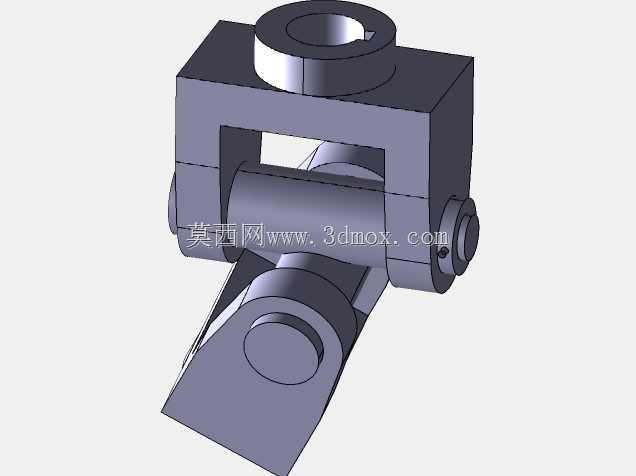

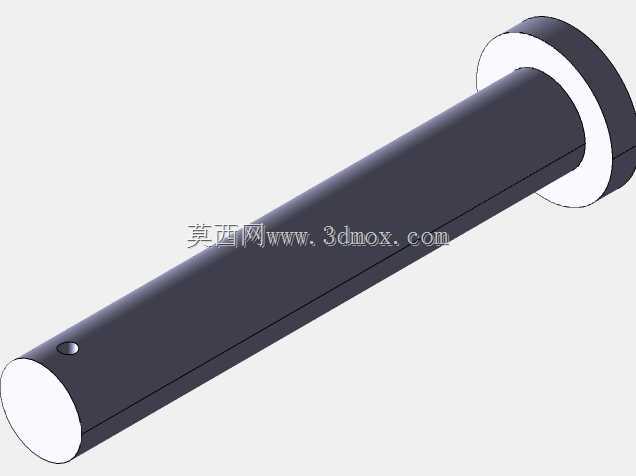

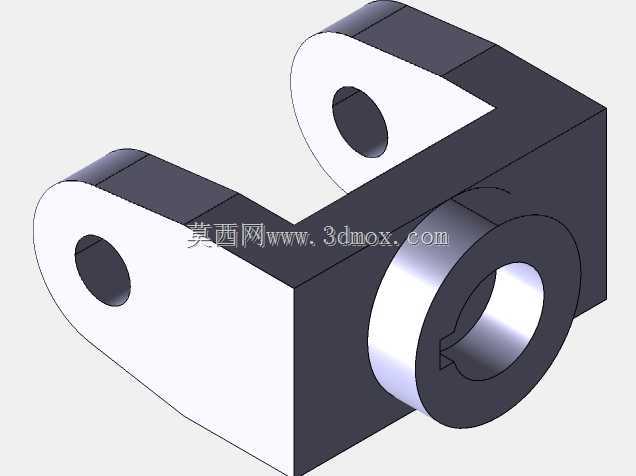

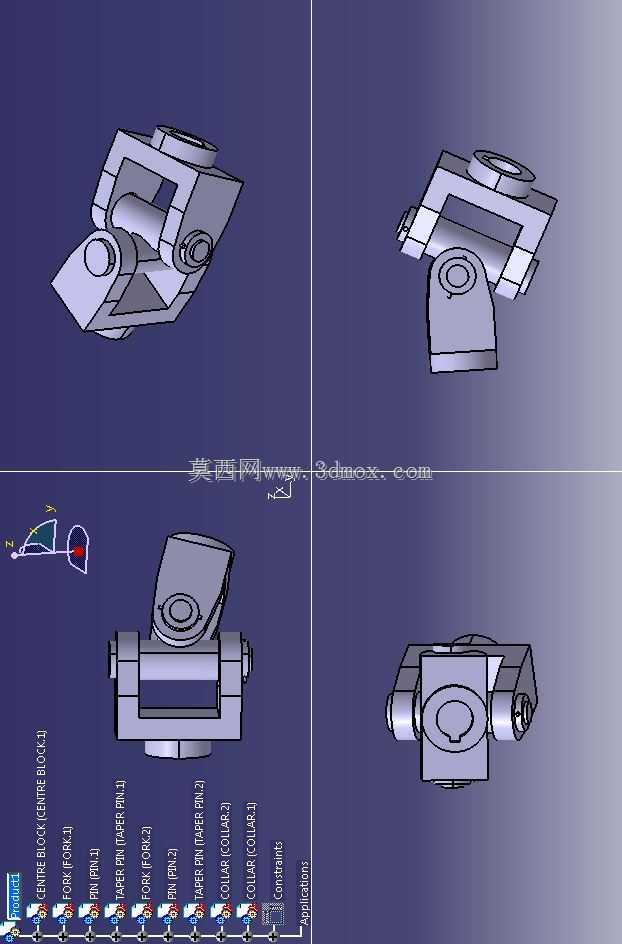

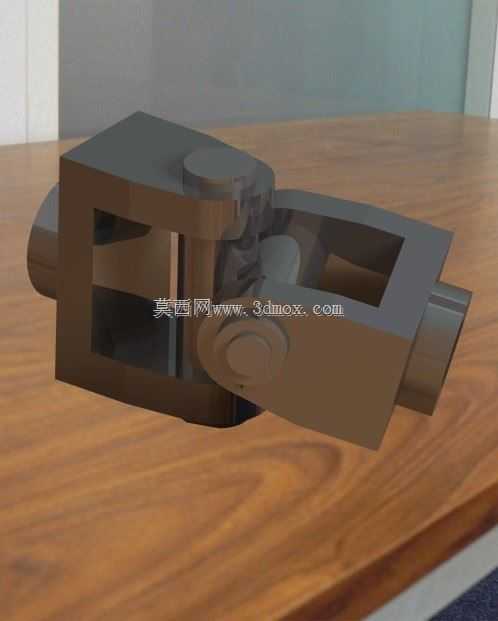

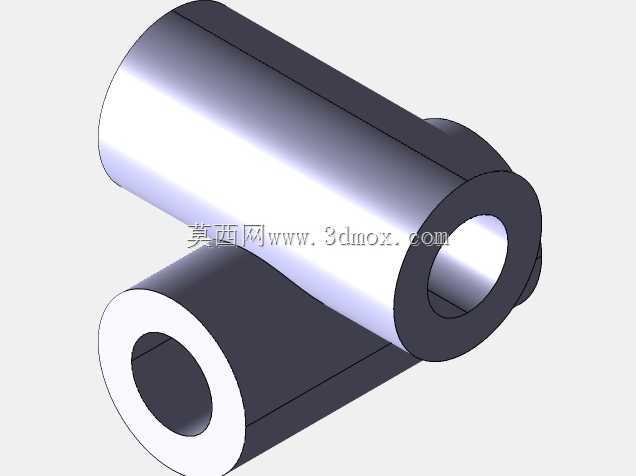

　　本次设计的万向联轴器采用经典的十字轴铰接结构，整体由两个叉形接头、一个十字形传动销轴、配套的轴套与限位结构组成，两个叉形接头分别对应主动端与从动端的连接接口，十字轴的四个轴颈分别嵌入两个叉头的轴孔内，形成两组互相垂直的回转副，使得主动轴与从动轴之间可以在一定角度范围内自由偏摆，同时不中断转矩的传递路径。设计过程中首先明确了传动副的受力边界：叉头的耳部需要承受转矩传递过程中的弯曲与剪切复合载荷，因此叉头的截面厚度、轴孔与叉臂的过渡圆角都经过受力校核，避免应力集中导致的叉头断裂；十字轴作为核心传力零件，四个轴颈的同轴度、轴颈与叉头轴孔的配合间隙是设计重点，间隙过大会导致传动回差增大，启停阶段产生冲击载荷，间隙过小则会增大铰接处的转动阻力，加剧偏角工况下的磨损，因此配合公差选用基孔制间隙配合，保证铰接处转动灵活的同时控制回差在合理区间。

　　从安装边界来看，该联轴器两端的轴孔采用标准圆柱形通孔设计，可通过平键与主动、从动轴实现周向固定，轴端设置锁紧螺纹孔用于安装端盖，限制联轴器的轴向窜动；叉头的开口尺寸、十字轴的中心回转半径决定了联轴器允许的最大轴线夹角，本次设计的最大许用夹角可达35°，能够覆盖绝大多数工业传动场景的偏角补偿需求，整体外形在完全对中状态下为对称回转结构，最大回转直径根据传递转矩等级匹配对应尺寸，安装时无需复杂调整，只需将两端轴孔分别套入对应轴段，锁紧键连接与轴向固定件即可完成装配，后期维护时可单独拆解十字轴铰接部位，更换磨损的轴套或销轴，无需整体拆卸两端轴系，降低运维成本。

　　在功能特性上，该结构的万向联轴器不具备轴向补偿能力，实际应用中通常会搭配花键伸缩轴配套使用，用于补偿轴系运行中产生的轴向窜动；单万向联轴器在传递转矩时，当两轴存在夹角，从动轴的转速会产生周期性波动，夹角越大波动幅值越明显，因此在转速稳定要求高的场合，通常会采用双万向联轴器成对安装的布置方式，保证主动轴与从动轴的转速同步，而本次设计的单万向结构更适用于转速不高、对转速波动不敏感、安装空间受限的传动场景，比如小型输送机的辊道传动、手动操作机构的动力传递、农业机械的辅助传动单元等。设计过程中对铰接部位的润滑路径做了预留，十字轴中心设置有注油通道，可通过注油嘴向四个轴颈的配合面加注润滑脂，减少铰接副的摩擦磨损，延长部件使用寿命，轴孔端面设置有密封槽，可安装毡圈油封防止润滑脂泄漏，同时阻挡外界粉尘、碎屑进入铰接配合面，适应多粉尘的工业作业环境。

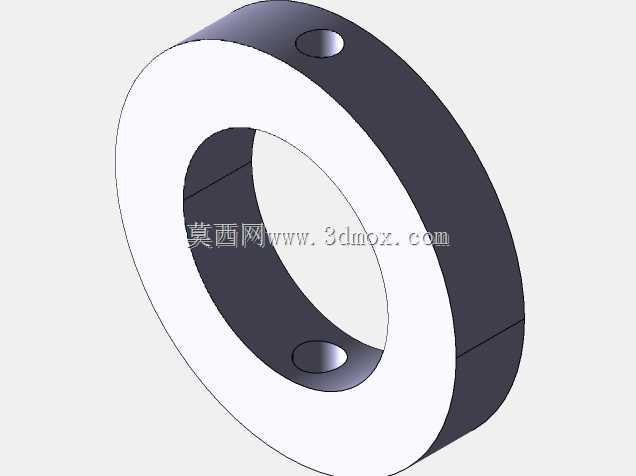

　　从结构细节来看，叉头的轴孔外侧设计有止口结构，用于安装轴套的定位台阶，保证轴套安装后与轴孔的同轴度，十字轴的轴颈端面设置有挡圈槽，通过弹性挡圈限制轴套的轴向窜动，避免铰接副在运行中脱开；整体结构没有复杂的异形曲面，所有加工面均为平面、圆柱面与常规过渡圆角，可通过普通铣削、钻削、镗削工艺完成加工，无需特殊定制刀具，加工成本可控，适合批量生产。在实际选型匹配时，需要根据传递的额定转矩、工作转速、最大轴线夹角、安装空间尺寸确认对应规格，避免小规格联轴器过载导致的十字轴断裂、叉头变形等失效问题，同时安装时需要保证铰接部位的转动灵活，无卡滞现象，锁紧固定件需要加装防松垫片，避免设备运行过程中紧固件松动引发的传动故障。
