AutoCAD机械制图基础练习二维图样集

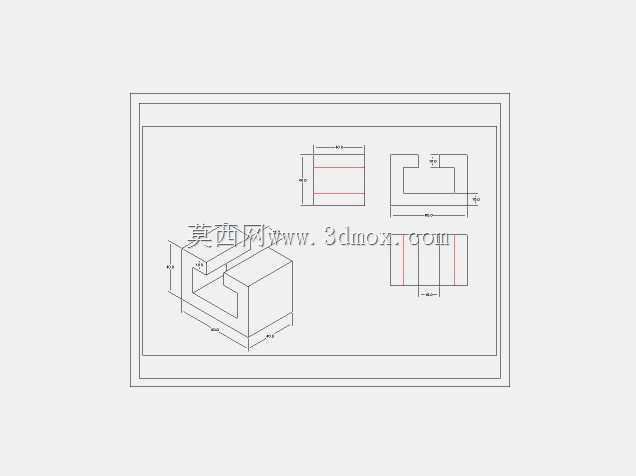

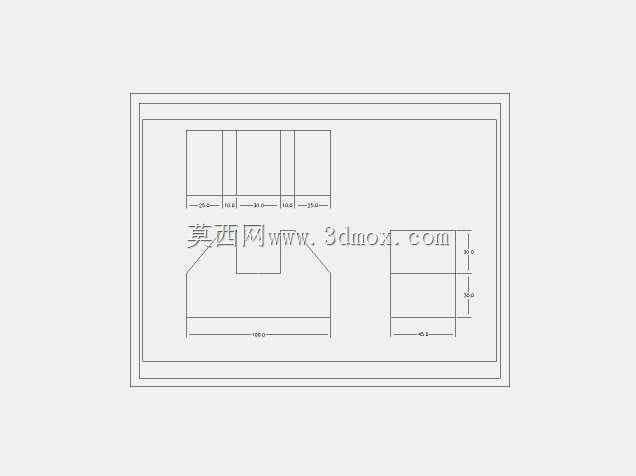

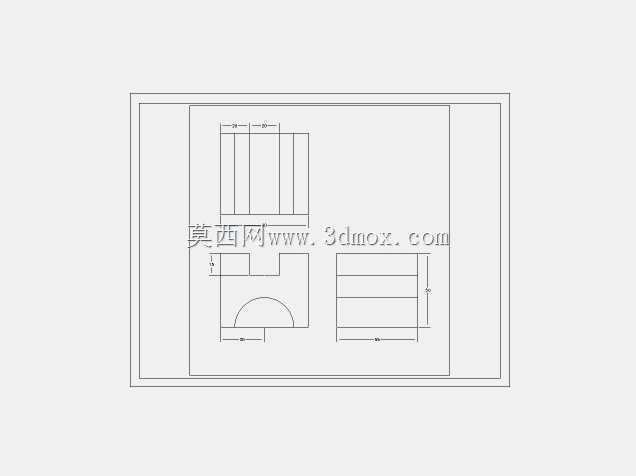

　　这套二维练习图样覆盖了机械制图入门阶段最核心的几何轮廓绘制训练点，所有图样均采用机械制图标准的第一角投影表达，完整标注了各段轮廓的线性尺寸、角度参数，能够帮助绘图者快速掌握直线、圆弧、倒角、凹口等常见结构的绘制逻辑，建立规范的尺寸标注习惯。在实际的机械设计工作场景中，这类基础几何轮廓的绘制能力是所有二维工程图输出的核心基础，不管是做通用零部件的加工图绘制、工装夹具的结构方案图输出，还是设备改造的现场测绘草图整理，都需要从业者能快速精准地绘制出符合投影关系、尺寸链闭合的轮廓线条，很多刚入行的绘图人员容易出现的尺寸漏标、轮廓线相交错位、角度标注基准混乱等问题，都可以通过这类针对性的轮廓练习得到有效纠正。从图样的结构设计来看，

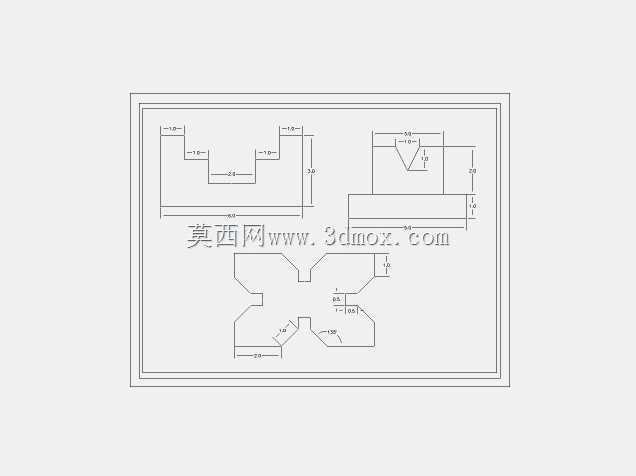

　　这套练习选取的都是机械结构中最常见的典型特征，包括阶梯型凹台、V型定位槽、对称型卡口、多角度斜切边等，这些特征广泛出现在各类通用机械零部件的结构中，比如定位块的限位台阶、夹具的V型装夹槽、连接板的装配卡口、密封件的斜切配合面，练习过程中掌握的尺寸基准选择方法，能够直接迁移到实际的工程图绘制工作中——比如选择零件的装配基准面作为尺寸标注的起始基准，能够避免加工过程中出现尺寸累积误差，保证零件最终的装配精度。在外形尺寸与安装边界的训练逻辑上，这套练习没有采用复杂的曲面或者特殊结构，所有轮廓都由直线和常规半径的圆弧构成，每一个练习图样的整体外轮廓都控制在常规A4图幅的绘图边界内，绘图者在练习过程中需要先规划好视图在图幅中的摆放位置，

　　预留出尺寸标注的空间，这和实际工作中绘制工程图时的图面布局要求完全一致，实际生产中输出的加工图纸，必须保证视图、标注、技术要求区域分布合理，不会出现标注文字压盖轮廓线、视图超出图框边界的问题，这类布局意识的培养，往往是很多入门练习容易忽略的点。从实际应用的角度来说，很多三维建模从业者也需要这类二维绘图的基础训练，因为三维建模过程中绘制的草图，本质上就是带约束的二维轮廓，草图绘制时的尺寸约束、几何约束添加逻辑，和二维制图中的尺寸标注、轮廓几何关系校验是完全相通的，能够熟练精准绘制这类二维轮廓的设计者，在进行三维零件建模时，能够更快地完成草图绘制，减少草图过定义、欠定义的问题，提升整体建模效率。

　　这套练习中的每一个图样都形成了闭合的尺寸链，绘图者在完成绘制后可以通过尺寸累加校验轮廓的准确性，这种校验习惯在实际工程图绘制中至关重要——加工车间拿到图纸后，完全依靠标注的尺寸进行加工，如果图纸存在尺寸链不闭合、标注尺寸矛盾的问题，会直接导致加工出的零件不符合装配要求，造成材料和工时的浪费。另外，图样中包含的对称结构绘制训练，能够帮助绘图者掌握对称中心线的使用规范，理解对称结构的尺寸简化标注逻辑，这在绘制轴类、盘类、连接板类对称零件的工程图时应用频率极高，合理使用对称标注能够减少重复标注的工作量，同时让图面更加整洁清晰。
