弹簧加载式法兰连接安全阀结构设计

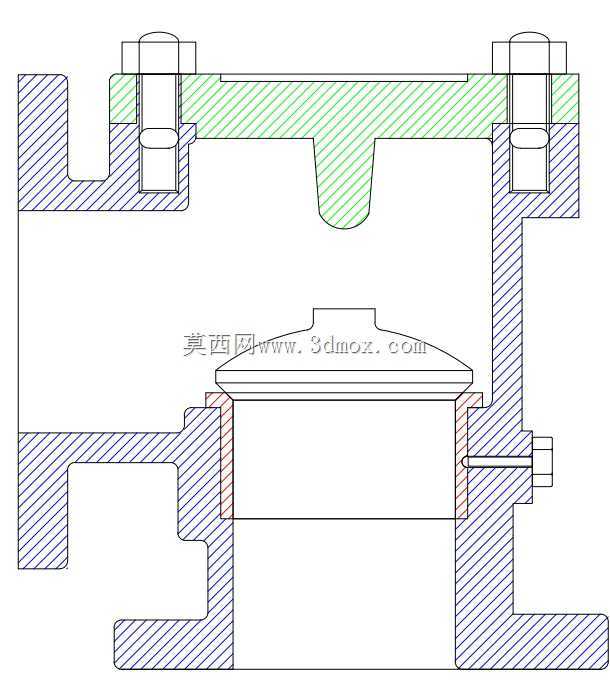

　　这款安全阀的结构设计，核心围绕承压系统的超压泄放需求展开，从剖面结构能清晰看到其采用弹簧直接加载的密封结构，阀瓣与阀座的密封面采用锥面配合形式，相比平面密封能在同等弹簧预紧力下获得更高的密封比压，适配中低压工况下的气体、液体介质泄放场景。在化工管路、压力容器、给排水系统、压缩空气管网这类带压运行的系统中，这类安全阀是最后一道被动安全屏障，当系统内部压力超过设定的开启压力值时，介质压力克服弹簧预紧力推动阀瓣向上位移，阀口开启后介质从侧方出口快速泄放，待系统压力回落至回座压力区间时，弹簧力重新推动阀瓣贴合阀座，截断介质流路，避免系统压力持续升高引发管路爆裂、容器变形等安全事故。

　　从安装边界来看，这款安全阀采用上下法兰对接的安装形式，上下法兰的螺栓孔采用跨中均匀布置，适配常规的管路法兰安装标准，安装时不需要额外焊接转接件，直接通过螺栓与设备或管路的预留法兰对接即可，进出口的通径匹配常规的同压力等级管路通径，安装时需要预留足够的上部操作空间，用于后期调整弹簧预紧力、校验开启压力，侧方泄放口需要对接泄压引流管路，避免泄放的高温、高压介质直接喷向操作区域。

　　设计过程中，弹簧的参数匹配是核心环节，弹簧的刚度直接决定安全阀的开启压力、排放压力与回座压力差值，刚度过大会导致开启滞后、泄放不及时，刚度过小则会导致回座压力过低、介质过量泄放甚至阀门频跳，这款结构里的弹簧布置在阀盖内部的封闭腔室，与介质流道完全隔离，避免介质中的杂质、腐蚀性组分接触弹簧引发锈蚀、卡涩，延长弹簧的服役周期。阀瓣的导向结构采用阀体内腔的导向肋配合，保证阀瓣升降过程中始终与阀座保持同轴度，避免出现偏磨导致密封失效，阀瓣与阀杆的连接采用活动铰接形式，能自动补偿加工、安装过程中带来的微小同轴度误差，保证密封面均匀贴合。

　　上阀盖与阀体的连接采用双头螺柱配合六角螺母锁紧，中间设置密封垫片，避免阀盖结合面出现外泄漏，阀杆穿出阀盖的位置设置填料密封结构，防止介质从阀杆间隙向外泄漏，同时不影响阀杆的上下位移动作。在实际选型应用中，这类结构的安全阀通常用于公称压力不超过1.6MPa的水、空气、惰性气体等无强腐蚀性介质的工况，比如厂区压缩空气储气罐、民用建筑供水系统、小型换热机组的压力保护，相比先导式安全阀结构更简单，维护成本更低，对安装位置的振动敏感度更低，不需要额外的引压管路，故障点更少。

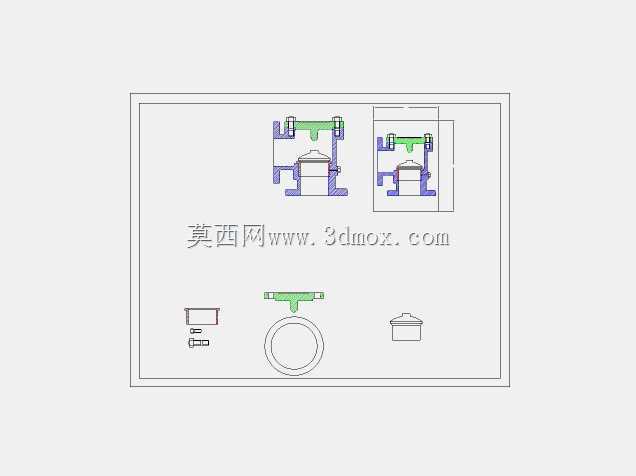

　　从结构细节来看，阀座与阀体采用一体化加工形式，减少了装配密封面，降低了泄漏风险，密封面堆焊硬质合金层，提升抗冲蚀、抗磨损性能，即使在介质带少量微小固体颗粒的工况下，也能保证长期密封可靠性。调整弹簧预紧力的调节螺钉布置在阀盖顶部，通过锁紧螺母固定调整位置，避免运行过程中螺钉松动导致开启压力漂移，顶部设置保护帽，防止灰尘、雨水进入调节机构引发卡涩。在建模过程中，各零件的配合公差需要严格控制，阀瓣与导向结构的间隙控制在0.1-0.2mm之间，既要保证动作灵活无卡滞，又要避免间隙过大导致阀瓣偏斜，密封面的粗糙度需要达到Ra0.8以下，保证密封性能，弹簧的两端需要磨平并做并紧处理，保证弹簧受力均匀，避免升降过程中出现偏斜。
