CATIA设计的十字轴式转向节接头结构

　　这类十字轴式转向节接头，核心应用在需要实现变角度动力传递的机械结构中，最常见的场景是车辆转向系统的传动链路、小型工业设备的角度调整传动段，还有部分工装夹具的角度铰接位置，用来补偿两根传动轴之间因为安装偏差、工作过程中位置变动产生的轴线夹角，避免传动过程中出现卡滞、应力集中断裂的问题。从实际使用的角度看，这个接头的核心功能是在两根轴线不共线、工作中存在相对角度摆动的轴系之间，稳定传递旋转扭矩，同时允许轴系在一定角度范围内自由偏转，不会因为角度偏差产生附加的径向载荷损伤两端的支撑轴承。

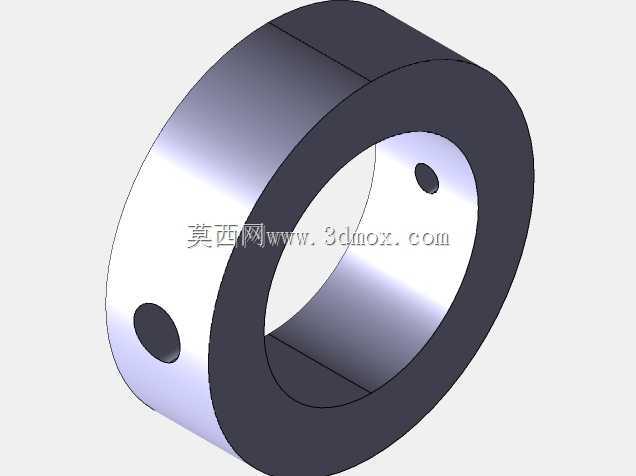

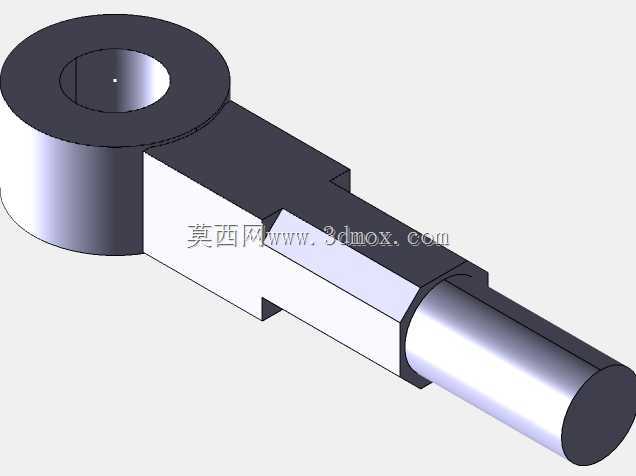

　　设计这个结构的时候，首先要考虑的是铰接副的配合间隙，十字轴和两个轴套的配合不能过紧，否则摆动的时候阻尼过大，会增加传动阻力，也不能过松，否则传动过程中会产生回程间隙，降低传动精度，长期冲击载荷下还会加剧配合面的磨损。整个结构的主体采用对称式十字布局，纵向的长轴段用来和外部的传动杆件连接，端部做了等直径的光轴设计，方便插入配套的轴孔后通过销钉或者顶丝锁紧固定，横向的短轴段是十字铰接的核心，两个垂直方向的轴颈分别穿入对应轴套的内孔，轴套和外部的叉形结构做成一体化设计，减少了额外的连接零件，提升整体结构的刚性。

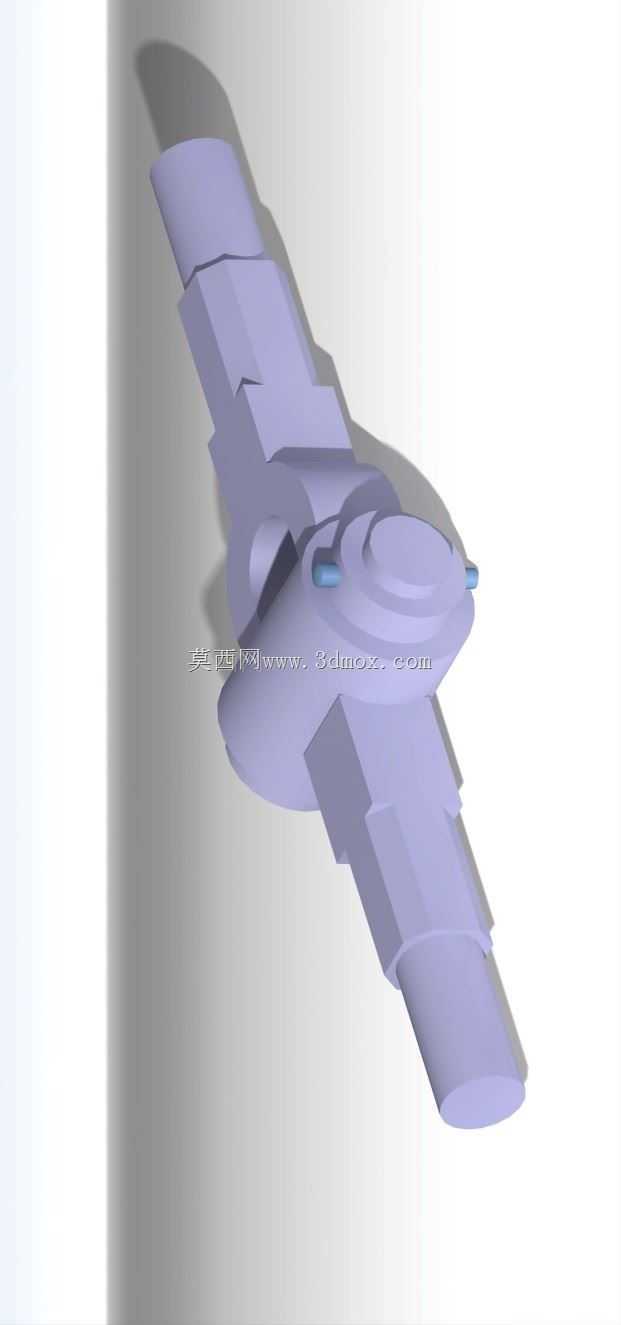

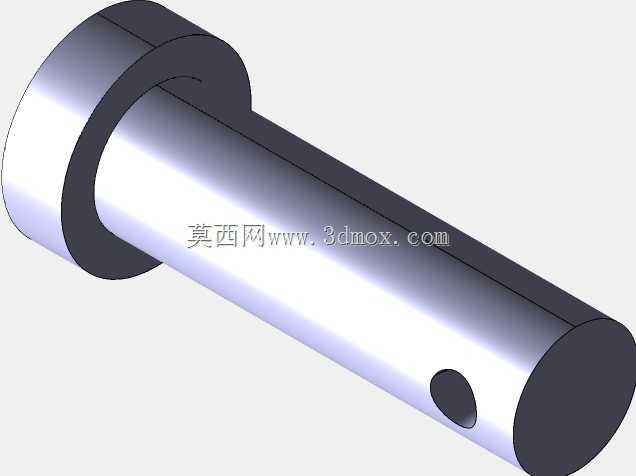

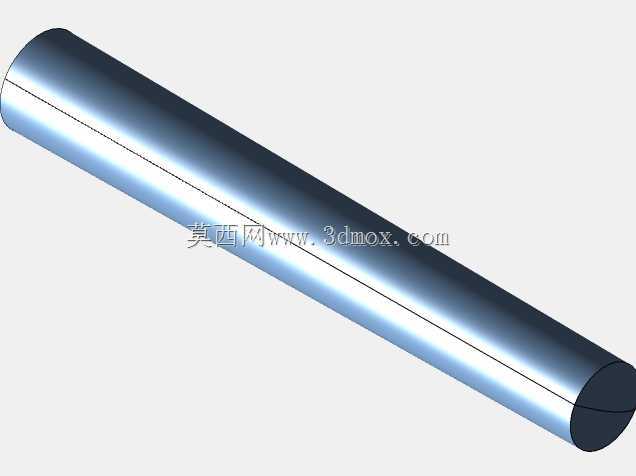

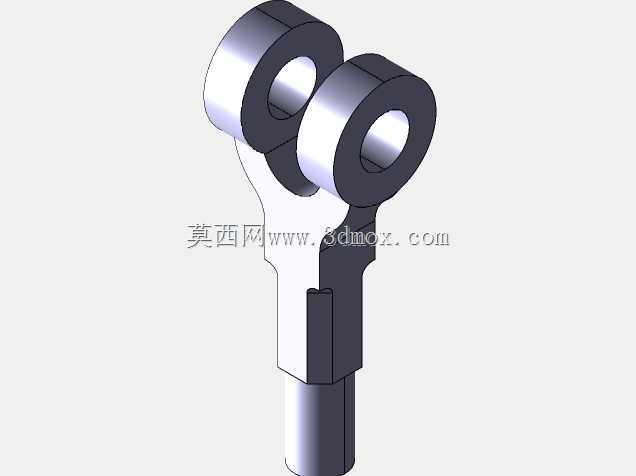

　　从安装边界来看，纵向轴段的外径是和配套安装孔的尺寸直接匹配的，设计时预留了标准的公差带，满足过渡配合的装配要求，不需要额外加工衬套就可以直接压装或者滑配装入。横向铰接部分的摆动角度范围，由叉形结构的开口尺寸决定，当轴摆动到极限位置时，轴的外圆会和叉形支座的内侧端面接触，形成机械硬限位，避免铰接角度超过设计极限导致十字轴脱出或者结构卡死。十字轴的其中一个轴颈端部设计了小的径向孔，用来安装锁紧销，防止轴在工作过程中从轴套里轴向窜动脱落，这个销孔的位置做了沉台设计，锁紧销安装后不会突出轴的外表面，不会和相邻的运动部件产生干涉。

　　结构的受力部分做了针对性的加强，叉形支座和纵向轴连接的位置做了圆弧过渡，避免直角位置产生应力集中，在承受冲击扭矩的时候，应力会沿着过渡圆弧均匀分散，不会在转角位置出现断裂失效。所有的配合面都设计了合适的表面粗糙度要求，铰接转动的轴颈表面需要做硬化处理，提升耐磨性能，非配合面的外形做了简化，没有多余的凸台和装饰结构，既减少了建模和后续加工的工作量，也避免了多余结构在装配时和周边零件产生干涉。在实际选型替换的时候，只需要确认纵向轴的直径、铰接部分的最大摆动角度、额定传递扭矩这几个核心参数，就可以匹配对应的安装位置，不需要对周边结构做大规模修改。整个结构没有设计额外的润滑通道，适合低速、轻载的传动场景，如果要应用在重载高速的工况下，只需要在十字轴的中心增加贯通的油道，在轴颈位置开油槽，就可以实现工作过程中的持续润滑，延长铰接副的使用寿命。
