起重用带叉形连接端吊钩结构设计

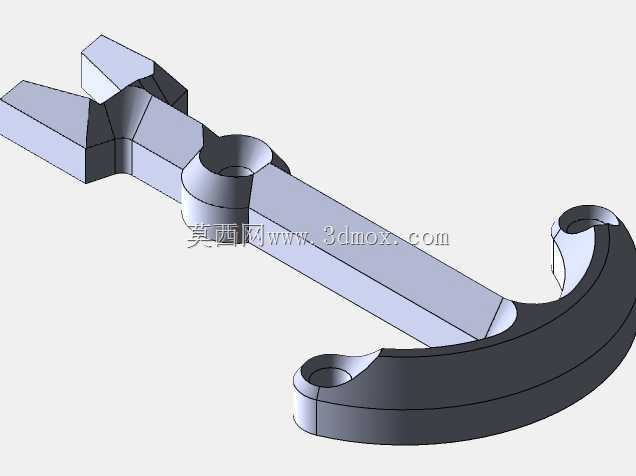

　　在车间物料转运、小型设备吊装、轻型工装移位这类常规起重作业场景里，吊钩是直接接触吊重、传递起吊载荷的核心受力构件，其结构合理性直接决定作业过程的可靠性与安全性。本次设计的吊钩构件，一端采用叉形连接结构，另一端为标准弧形钩体，中间通过带铰接孔的连接段实现力的平顺传递，适配1吨级以内的轻型起吊作业需求，可直接配套手动葫芦、小型电动卷扬、车间行吊的末端吊具使用。

　　从实际使用场景出发，这类吊钩的作业环境多存在频繁启停、载荷小幅波动、偶尔侧向受力的情况，因此设计阶段首先规避了传统一体式吊钩钩头与连接段应力集中的问题，将叉形连接端与钩身做了平滑过渡的变截面处理，叉形端的开口尺寸匹配常规起重吊环的连接销轴直径，铰接孔的位置做了局部加厚处理，避免销轴受剪时孔壁出现压溃变形。钩身的弧形段采用等强度梁思路设计，从铰接段到钩尖位置截面尺寸逐步收窄，既保证钩身最大受力截面的抗弯强度满足额定载荷下的安全系数要求，也避免了不必要的材料冗余，降低构件自身重量，减少起吊过程的无效载荷。

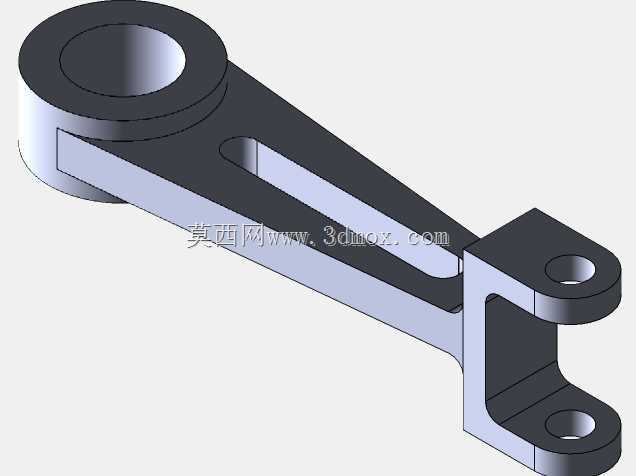

　　安装边界方面，叉形连接端的两个叉臂间距控制在20mm，可直接卡入标准吊耳的连接耳板之间，铰接孔直径为16mm，适配M14规格的连接销轴，销轴安装后可通过开口销锁定，防止作业过程中销轴窜动脱出。钩体的开口尺寸为45mm，可容纳直径不超过38mm的吊环、钢丝绳套或吊装带挂环，钩尖位置做了向内的小角度收边，防止挂入的吊具在起吊过程中意外滑出，同时钩尖端部做了圆角钝化处理，避免尖锐边缘割伤吊装带的纤维层，降低吊具损耗速度。

　　设计过程中针对受力路径做了反复调整，叉形端的两个受力臂与中间连接段的过渡圆角设置为R8，避免直角过渡带来的应力集中，中间铰接孔的孔壁做了镗孔处理，保证销轴安装后接触面均匀受力，不会出现局部点接触导致的早期磨损。钩身的弧形曲率经过反复验算，保证额定载荷下吊重的重心始终落在铰接孔的竖直中心线上，避免起吊后重物出现自行偏转的情况，减少作业过程中人工扶稳重物的操作强度。

　　从功能特性来看，该吊钩结构没有多余的活动部件，整体为一体式锻造后机加工成型，日常使用过程中不需要额外的维护保养，仅需要定期检查铰接孔的磨损量、钩身是否存在裂纹、钩尖是否出现变形即可。相比传统的带安全舌片的吊钩，该结构更适合吊装频次高、作业环境存在少量粉尘或铁屑的车间场景，不会因为杂物卡滞导致安全舌片失效，同时叉形连接端的结构相比传统的环形连接端，安装拆卸更加便捷，不需要将吊具整体穿过连接环，只需要对齐耳板插入销轴即可完成装配，大幅缩短吊具更换的准备时间。

　　在尺寸控制上，吊钩整体有效长度控制在180mm，钩身最大宽度为60mm，整体轮廓紧凑，不会因为尺寸过大影响狭小空间内的吊装作业，比如设备内部零部件的拆装吊装、工装夹具在机床工作台面上的移位等场景，都可以灵活使用。构件的所有外露棱边都做了R2以上的圆角处理，避免搬运、安装过程中划伤操作人员，同时表面做了发黑处理，具备基础的防锈能力，适合车间常规温湿度环境下长期使用，不会因为短期受潮出现锈蚀影响尺寸精度。

　　实际选型匹配时，该吊钩可直接替换现有轻型起重设备上的同规格吊钩，不需要对原有吊具的连接结构做任何改动，叉形端的连接尺寸完全适配行业内通用的轻型吊具连接标准，互换性较强。针对偶尔出现的斜向起吊场景，钩身的截面抗弯能力预留了1.5倍的安全余量，铰接孔的位置也做了局部强化，可承受额定载荷下30度以内的斜向拉力，不会出现永久变形，满足车间内多数非精密吊装的作业需求。
