液压管路系统用承插式连接接头结构

　　在流体输送管路的布设场景里，承插接头是小口径管路对接环节十分常用的连接件，尤其在中低压液压管路、润滑管路、气动控制管路的装配现场，这类接头的应用占比不低。不同于螺纹接头需要在管端加工外螺纹、法兰接头需要配套螺栓紧固的装配逻辑，承插接头依靠插接段的配合公差实现管路的快速对接，配合端面的密封结构完成流体通路的密封，装配时不需要复杂的工装，仅需要将待连接的管端插入接头的承插孔内，再配合对应的锁紧或密封结构即可完成装配，在设备内部空间局促、管路排布密集的场景下，这种装配方式能大幅降低现场施工的难度。

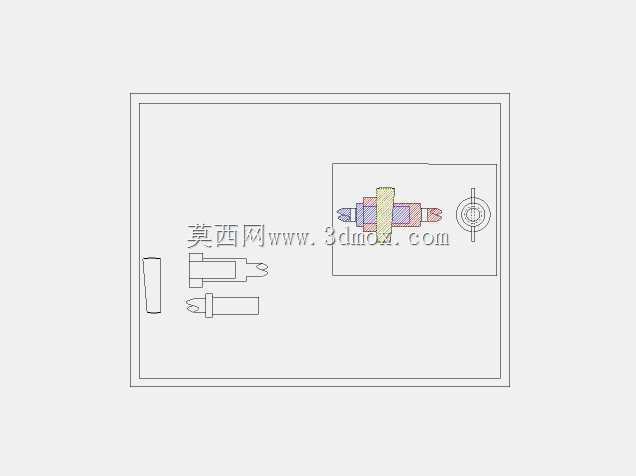

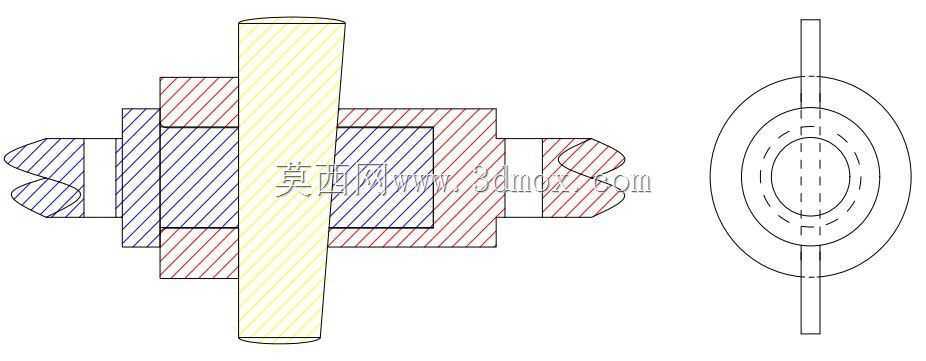

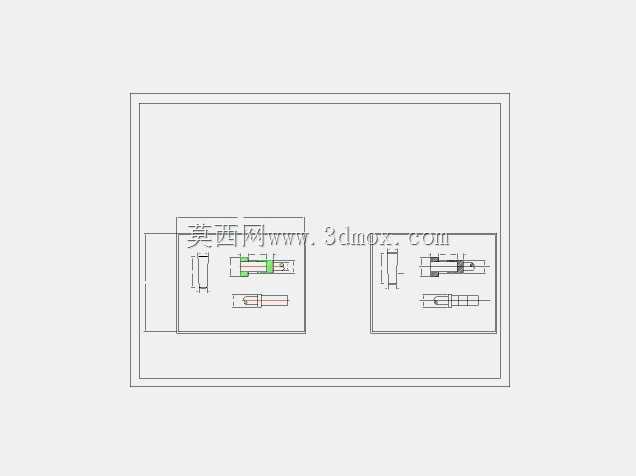

　　从结构设计逻辑来看，这款承插接头采用了同轴阶梯式的承插腔体设计，中间的贯通孔作为流体的主流道，两侧的承插孔根据对接管路的外径做了公差匹配，承插孔的深度经过核算，既保证插接后管路有足够的接触长度避免受侧向力时脱出，又不会因为插入深度过大导致流道出现不必要的缩径影响通流能力。接头的外部采用了多阶轴肩的结构设计，不同直径的轴肩一方面可以作为装配时的定位基准，在管路预装时可以快速判断管路是否插接到了指定位置，另一方面轴肩处可以配套安装锁紧卡圈或者密封压盖，当管路存在一定的振动工况时，轴肩的台阶面可以为锁紧件提供受力支撑，避免接头因为长期振动出现松脱渗漏的问题。

　　从安装边界的角度考量，这款接头的径向最大轮廓尺寸控制在较小的范围内，相邻两个接头的安装中心距不需要预留过大的操作空间，在集成阀块、油路板这类密集布管的部件上使用时，可以有效缩小阀块的整体体积，减少设备的占用空间。接头的轴向总长度根据承插深度做了匹配，两端伸出的插接段长度一致，在管路对接时不需要区分正反方向，现场装配时可以减少识别环节，降低装反的概率。在密封结构的设计上，承插孔的内侧预留了密封件的安装槽位，槽位的位置距离承插端面有一定距离，当管路插入后，密封件刚好处于管端外壁与接头内壁的配合面之间，既可以避免密封件在插接过程中被管端的毛刺刮损，又能保证密封面的接触压力均匀，在额定工作压力下不会出现渗漏。

　　在实际工况的适配性上，这类承插接头可以适配金属硬管和部分硬质非金属管路，当输送的介质为液压油、润滑油、压缩空气这类常规工业流体时，接头的材质和密封件可以满足常规的耐温、耐压要求。在设备维护环节，这类承插接头的拆卸也十分便捷，只需要松开外侧的锁紧结构，即可将管路从承插孔内拔出，不需要像螺纹接头那样旋转多圈才能拆卸，在设备内部管路检修、更换故障管路时，可以大幅缩短维护的停机时间。从建模的细节来看，这款接头的所有配合面都做了圆角过渡处理，没有尖锐的棱角，一方面可以避免装配时划伤操作人员，另一方面也可以减少应力集中，在管路受内压产生形变时，圆角处的应力分布更均匀，不会因为应力集中导致接头出现开裂的问题。承插孔的入口处做了倒角导向设计，管路插接时可以顺着倒角顺利进入孔内，即使管路存在小范围的同轴度偏差，也可以通过导向倒角完成对中，降低装配时的对中难度。
