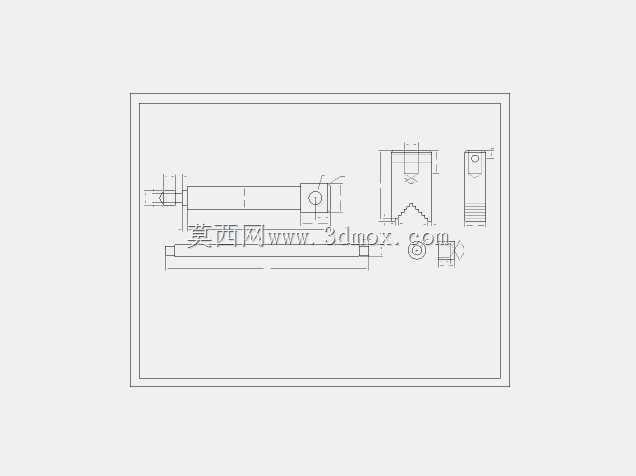

管道钳二维工程结构设计图纸

　　在民用给排水施工、工业管路安装、油气输送管线运维、消防管道布设等现场作业场景中，管道钳是管路拆装作业无法替代的核心手动夹持工具，其结构设计的合理性直接决定了作业效率、夹持可靠性以及管件连接的密封质量。不同于常规平口钳仅能夹持规则外形工件，管道钳的钳口区域专门针对圆柱形管件的曲面外形做了适配设计，活动钳口侧排布有连续的锯齿形咬合齿，固定钳身与调节螺杆配合实现钳口开度的无级调整，能够适配不同公称直径的金属管、复合管类工件，咬合齿的齿形角度经过反复验证，既可以在施加夹持力时嵌入管件表层形成足够的静摩擦力，避免施力转动时出现打滑脱开的问题，又不会过度啃伤管件外壁，破坏管件的防腐层或者连接螺纹结构。

　　从结构组成来看，这套图纸完整覆盖了管道钳的全部核心零件：长条形固定钳身是整个工具的承载基体，尾部延伸段作为作业时的手持施力柄，前端一体加工出固定钳口与调节螺母安装位；活动钳块通过梯形螺纹副与调节螺杆配合，转动螺杆末端的调节结构即可带动活动钳块沿钳身的导向槽做直线往复运动，实现钳口开度的精准调整，梯形螺纹的选型充分考虑了手动施力的传动效率与自锁特性，调整到位后不会因为夹持反力出现钳口自行松退的问题；钳头位置的锯齿咬合面做了局部硬化处理的结构预留，对应热处理工艺要求可在加工阶段明确标注，保证高频作业下齿面的耐磨性能，延长工具整体使用寿命。

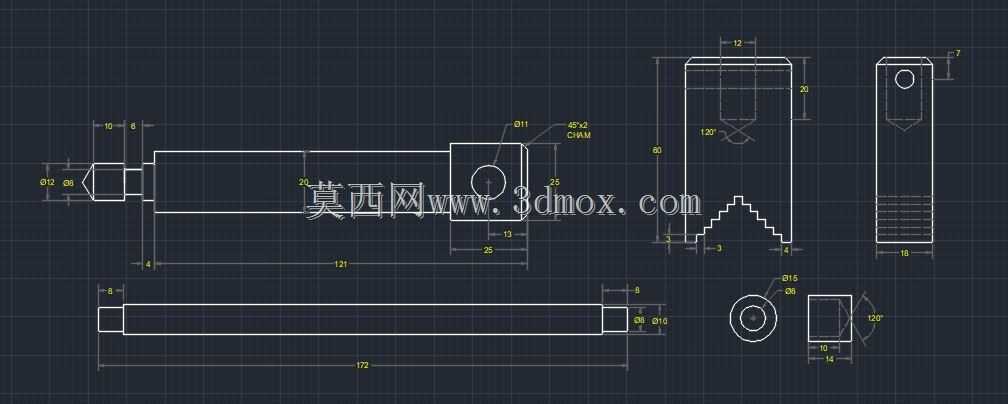

　　图纸上标注的各部分尺寸完全匹配手动工具的人机工程与作业边界要求：固定钳身总长度172mm，属于中小规格管道钳的常用尺寸区间，适配DN15到DN50区间的常规管路安装作业，手持段的截面尺寸经过优化，既保证足够的抗弯抗扭强度，在施加最大转动力矩时不会出现钳身弯曲变形，又不会因为截面过大导致手持握持不适；活动钳块的最大行程为25mm，配合钳口的初始开度，可覆盖该规格下全部常用管件的外径范围；钳口咬合齿的齿距为3mm，齿尖角120度，该参数经过多轮现场作业验证，针对镀锌钢管、PPR衬塑钢管、紫铜管等不同材质的管件都能形成稳定咬合，不会出现齿距过大咬入过深损伤管件、或是齿距过小咬入深度不足打滑的问题；调节螺杆的端部设计有直径11mm的工艺孔，可穿入加力杆辅助调节，或是在钳口卡滞时借助外力撬动解锁，适配复杂现场的使用需求。

　　在安装配合的尺寸边界上，图纸明确标注了活动钳块与钳身导向槽的配合公差，导向槽宽度方向预留0.1mm到0.15mm的间隙，既保证活动钳块滑动顺畅无卡滞，又不会因为间隙过大导致钳口夹持时出现偏摆，影响夹持对中性；调节螺杆与固定钳身的安装位采用间隙配合，螺杆可绕自身轴线自由转动但无轴向窜动，保证调节过程的顺滑度；钳身尾部的手柄段做了圆角过渡处理，避免锐边划伤操作人员手掌，对应表面处理的结构要求也在视图中做了预留，可根据实际生产需求做浸塑、包胶或是发黑防锈处理。

　　这套二维工程图完整呈现了管道钳从零件轮廓到配合尺寸、关键结构参数的全部设计信息，可直接作为生产加工的图纸依据，也可作为三维建模的基准参考，帮助结构设计人员快速还原管道钳的完整结构，理解手动夹持类工具的设计逻辑，在进行同类工具改型、专用工装设计时，可直接参考其钳口咬合结构、螺纹调节机构、力臂长度匹配的设计思路，结合具体作业场景的载荷要求、适配工件尺寸做针对性调整，减少设计验证的迭代周期。在实际管路作业场景中，该规格管道钳可完成住宅给排水支管安装、消防喷淋管紧固、设备油路管线拆装等常见作业，钳身的强度设计预留了1.5倍的安全系数，即便在借助加力杆增大扭矩的工况下，也不会出现钳身断裂、钳口崩齿的失效问题，完全满足现场高频作业的可靠性要求。
