教室空间冷却负荷系统布局结构设计

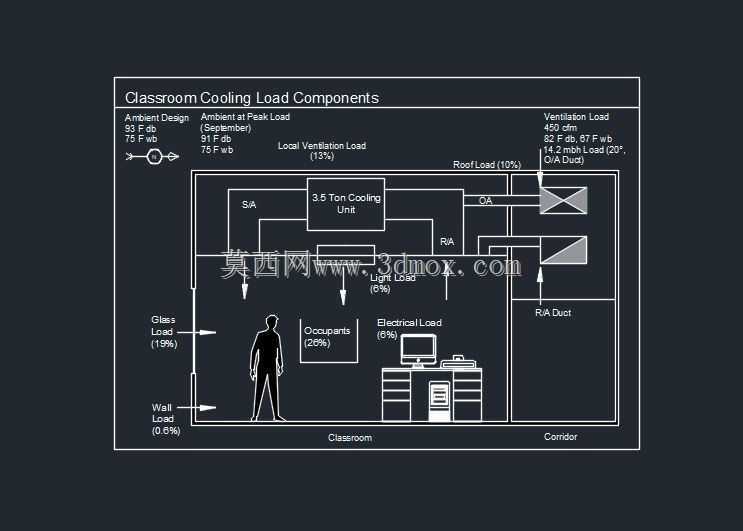

　　这套冷却部件布局方案，主要面向常规教学类室内公共空间的温控系统搭建场景，核心是解决封闭教学空间内多热源叠加下的冷量精准匹配问题，避免传统全空间均匀供冷带来的能耗浪费或是局部区域冷量不足的问题。日常教学场景里，室内热源构成相对复杂，固定时段内人员聚集密度高，加上教学用电子设备长时间运行、围护结构的传热、自然通风带入的室外热量，不同位置的热负荷差值能达到数倍，如果直接套用通用办公空间的冷却配置方案，很容易出现靠窗区域冷量不足、设备集中区过冷的问题，这套布局就是针对这类场景做的精细化负荷拆分设计。从实际功能逻辑来看，方案里把整个空间的冷负荷拆分成了多个独立核算的模块：外围护结构传热部分，区分了玻璃幕墙传热和墙体传热的占比，

　　玻璃区域因为太阳辐射得热占比高，单独核算对应的冷量补充；室内人员散热部分按照常规教室满员人数核算散热量，对应末端送风的点位布置在人员活动区的上方，避免冷风直接吹向人体造成不适；教学设备散热部分单独划分区域，对应讲台附近的电子设备、投影设备的集中散热，设置独立的回风点位，及时把设备产生的热量抽走，避免热量扩散到整个教学空间；还有通风带入的新风负荷，单独设置新风处理的通路，把室外引入的空气预先处理到合适的温湿度再送入室内，避免新风直接进入打乱室内的温度场分布。设计思路上没有采用传统的大管道均匀送风模式，而是根据不同区域的负荷占比调整管路的截面尺寸和送风口的风量，比如人员活动区的送风口风速控制在合理区间，

　　保证人员停留区域的风速在舒适范围内，设备区的回风口风速适当提高，加快热量的排出；走廊区域因为人员停留时间短，只设置少量的送风口维持基本的温度要求，减少不必要的冷量消耗。管路布局上充分考虑了建筑吊顶内的安装空间，主风管沿着走廊和教室的隔墙布置，支风管从主风管引出后直接对应各个负荷区域，减少管路的弯折长度，降低风阻带来的风机能耗，所有管路的安装高度控制在吊顶龙骨的安装标高以上，不会和吊顶内的照明线路、消防管线产生位置冲突，送风口和回风口的间距保持合理距离，避免送风刚送出就被回风抽走形成气流短路。冷却主机的选型匹配3.5吨的制冷量单元，对应核算后的总冷负荷，预留了一定的余量应对极端高温天气下的负荷波动，主机的安装位置设置在屋顶区域，

　　减少运行时的噪音和振动传递到室内教学空间，连接主机的送风管和回风管都做了保温处理，避免管路外壁结露滴水损坏吊顶结构。从安装边界来看，整个系统的管路布置完全贴合常规教室的建筑模数，支风管的固定点位可以直接利用建筑结构的预留吊点，不需要额外在楼板上做大量的钻孔固定，降低施工对建筑结构的影响；各个风口的尺寸和常规装修用的吊顶面板尺寸匹配，安装时可以直接嵌入吊顶格栅，不需要额外定制特殊尺寸的面板，减少施工的适配成本。实际运行过程中，这套布局可以根据不同区域的使用情况调整风量，比如课间时段人员暂时离开，可以调低人员区的送风量，设备关闭的时段可以切断对应区域的冷量供应，相比传统的统一供冷模式，能在保证室内舒适度的前提下降低不少运行能耗，同时各个负荷模块的独立拆分设计，也方便后期的维护检修，某个区域的风口或者管路出现问题时，不需要关停整个系统，只需要关闭对应支路的风阀就可以开展维修工作，不会影响其他区域的正常使用。
