径向发动机活塞及铰接连杆结构设计方案

　　在航空小型动力、老式农用机械、轻型摩托动力单元这类对径向布置动力有需求的场景中，活塞与连杆组件的设计直接决定了整机的运行可靠性与动力输出平顺性。这套径向发动机核心部件的设计，覆盖了铰接杆、主杆、活塞以及配套次要连接件的完整结构，所有尺寸标注都围绕实际装配与运行工况做了校核，没有冗余的非功能结构。

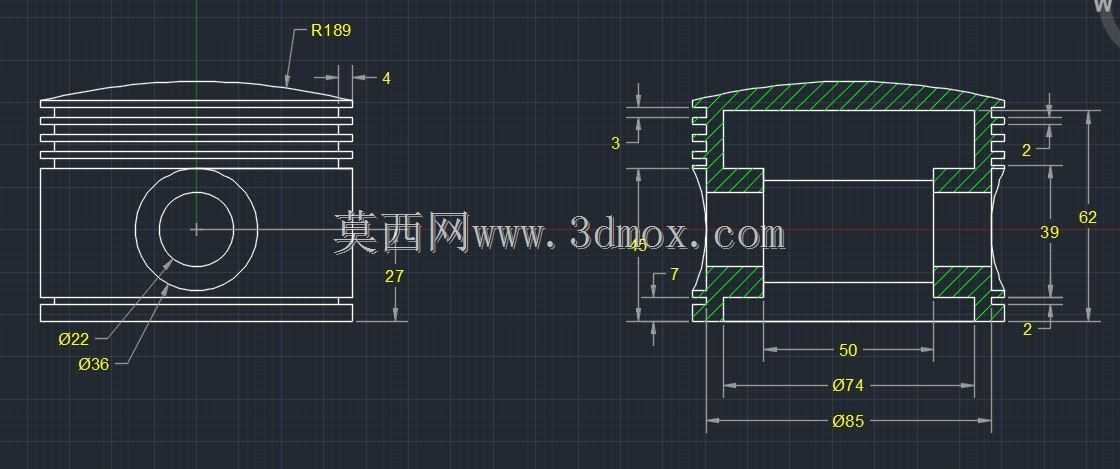

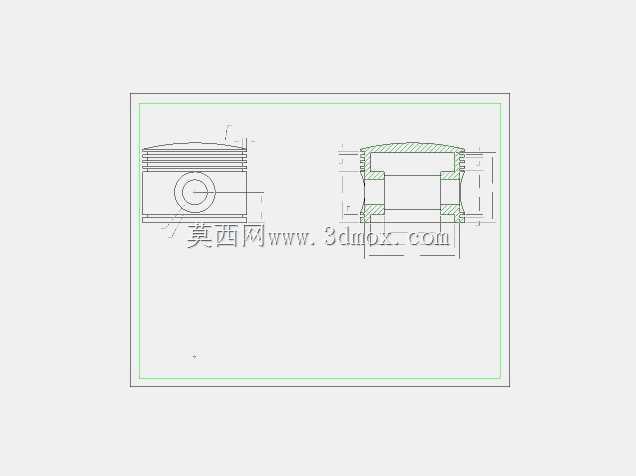

　　从活塞部分的结构来看，顶部采用R189的弧面造型，是为了匹配径向发动机的燃烧室构型，在混合气压缩行程中形成合理的挤流区域，提升燃烧效率。活塞总高度27mm，顶部预留4mm的厚度作为热负荷承载区，避免长期高温工况下出现顶部形变；活塞环槽区域设置多道环位，分别对应气环与油环的安装，气环负责密封燃烧室高压燃气，油环负责刮除缸壁多余润滑油，环槽的轴向尺寸公差控制在微米级，防止环组卡滞或者密封失效。活塞销孔区域做了局部加厚处理，销孔内径分为φ22与φ36两个配合段，分别适配活塞销与连杆小头的连接，配合面的粗糙度要求控制在Ra1.6以内，减少往复运动中的摩擦损耗。

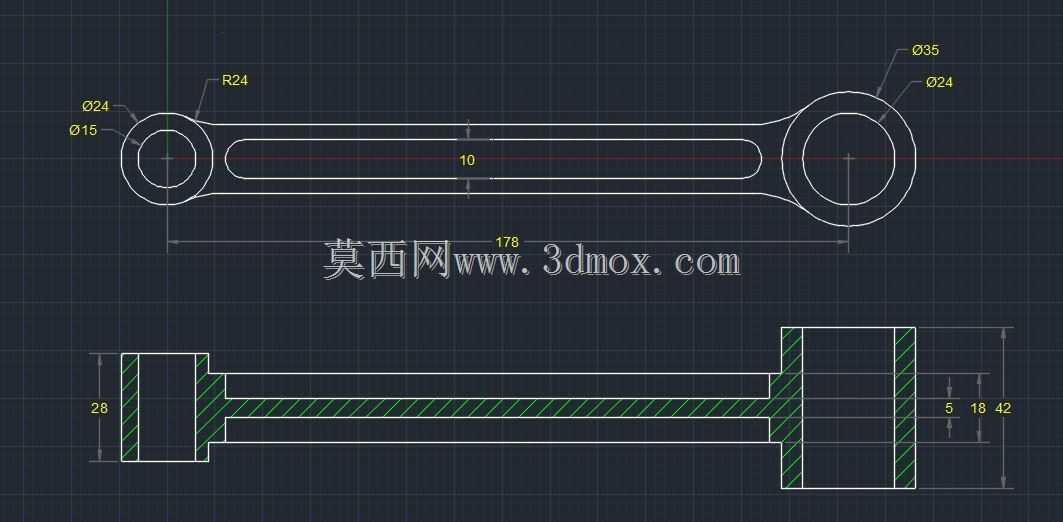

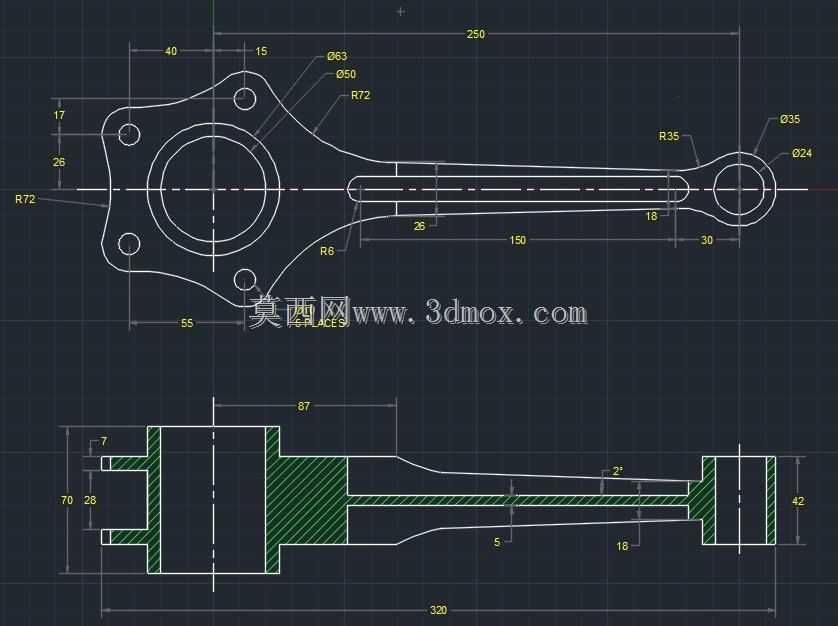

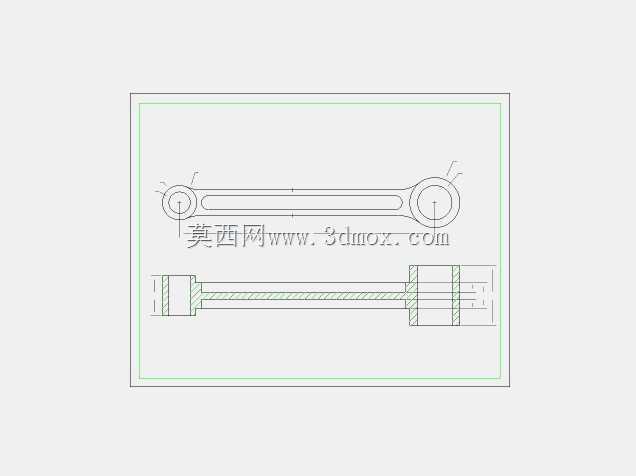

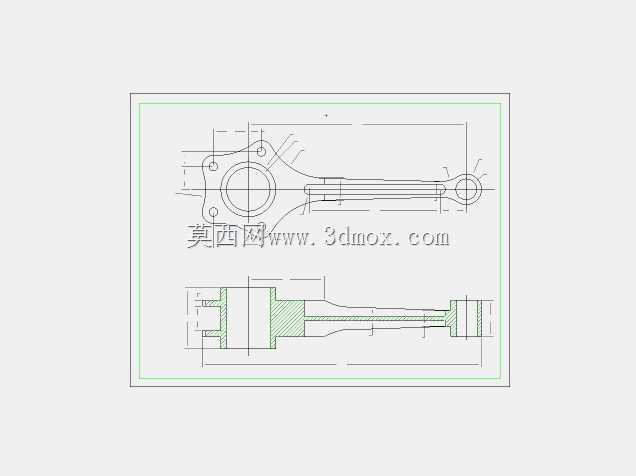

　　连杆组件采用主杆加铰接杆的布置形式，这是径向发动机区别于直列、V型发动机的核心结构特征：主杆直接连接其中一个活塞与曲轴曲柄销，其余气缸的铰接杆通过铰接销连接在主杆的大端凸缘上，这种结构可以让多个气缸围绕曲轴中心呈放射状布置，大幅缩短整机的轴向长度，在小排量动力单元中实现更紧凑的整机布局。主杆大端采用剖分式结构吗？不，从剖面标注来看，主杆大端做了集成式的铰接座设计，铰接座的轴向尺寸分别标注2mm、3mm的定位台阶，用来固定铰接杆的轴向位置，避免运行中出现连杆轴向窜动。铰接杆的杆身采用变截面设计，在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴的动平衡负荷。

　　尺寸边界方面，活塞最大外径φ85mm，适配对应缸径的气缸套安装，活塞内腔直径φ74mm，销孔中心距活塞下端面的尺寸做了严格控制，保证活塞在上止点、下止点位置时不会与曲轴平衡块、气缸盖发生运动干涉。主杆大端的铰接孔分布圆直径φ50mm，所有铰接杆的中心距都做了等长设计，保证各个气缸的活塞行程完全一致，避免各缸压缩比差异导致的运行抖动。剖面中绿色标注的区域为铜合金衬套压装位，分别布置在活塞销孔、主杆大端、铰接杆两端的连接孔位置，衬套过盈压装后需要做精铰处理，保证配合间隙在0.02-0.04mm之间，既可以减少转动副的磨损，又能避免间隙过大产生的冲击异响。

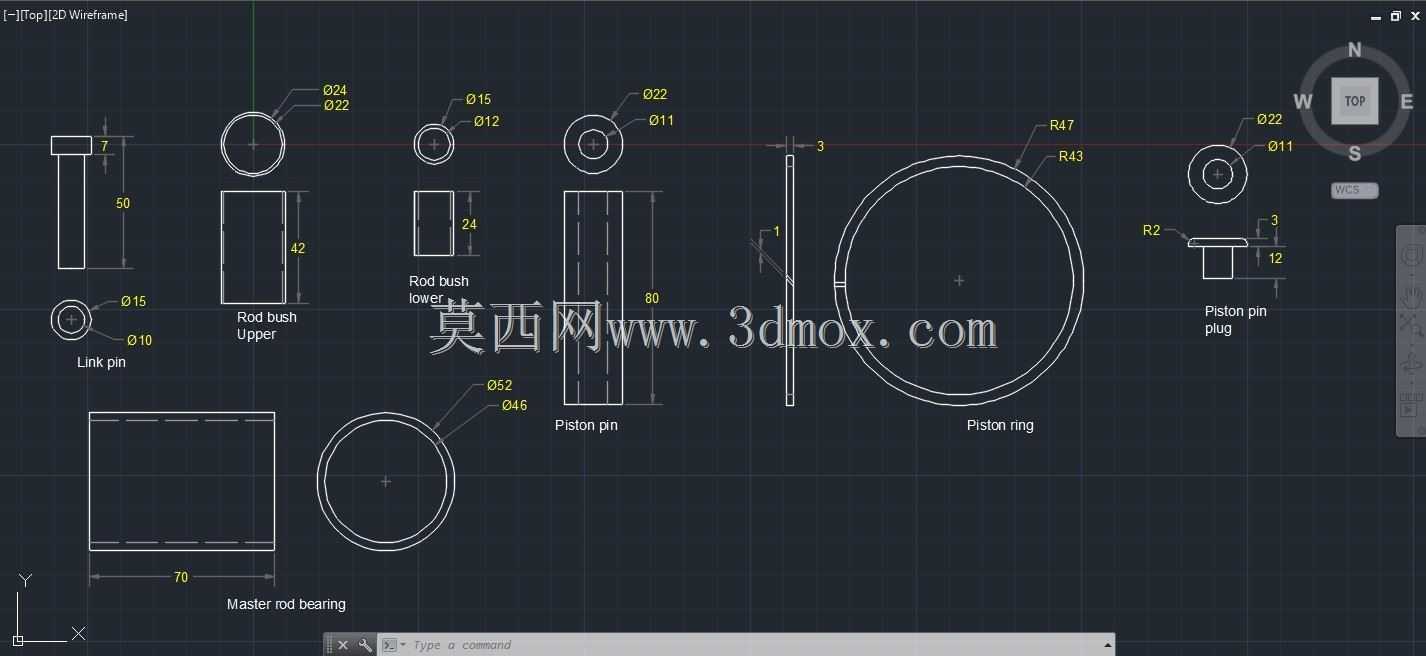

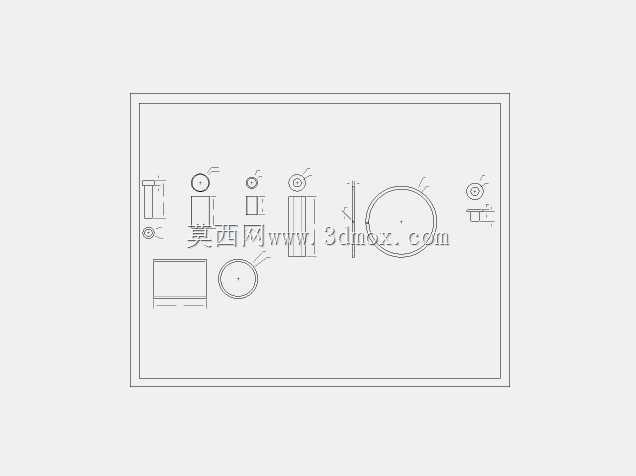

　　设计过程中还考虑了润滑路径的布置，活塞内腔设置了导流结构，可以将曲轴旋转飞溅上来的润滑油引导到活塞销孔位置，对活塞销与连杆小头的配合面进行持续润滑；主杆的铰接座位置预留了径向油孔，润滑油可以通过曲轴内部的油道进入主杆大端，再通过铰接销的中心油孔分配到各个铰接杆的连接副，保证高转速工况下所有运动摩擦面都能得到充分润滑。次要部件包括铰接销的轴向锁片、活塞销的卡环、连杆衬套的定位销等，这些小零件的尺寸都与主体结构做了匹配设计，锁片的卡槽深度、卡环的槽位尺寸都经过校核，防止运行中出现锁止失效导致的零件脱落故障。

　　实际装配过程中，需要先将衬套压入各个连杆与活塞的对应孔位，完成精铰后再组装铰接杆与主杆的连接副，穿入铰接销后安装轴向锁片锁定，之后将活塞销穿入活塞与连杆小头的孔位，两端安装卡环完成活塞组件的装配，整个组件装配完成后需要做动平衡测试，将不平衡量控制在允许范围内，避免装机后出现整机振动过大的问题。这套结构的设计完全围绕径向发动机的运行特性展开，没有照搬直列发动机的连杆活塞结构，所有尺寸参数都匹配径向布置的运动学要求，能够满足小功率径向动力单元的长期可靠运行需求。
