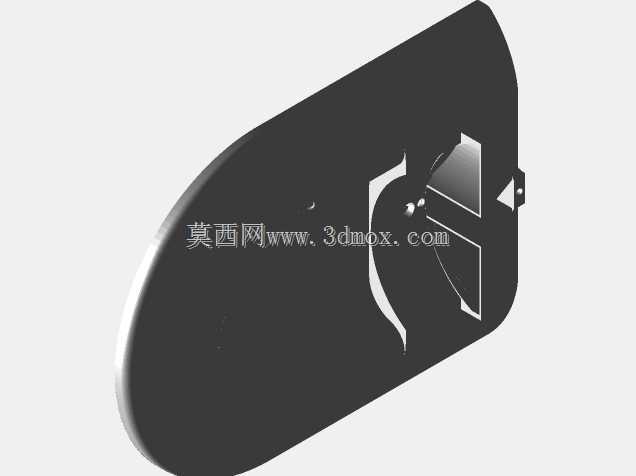

带弧形安装面的异形卡扣结构件

　　做结构设计这么多年，这类带弧形安装基面的卡扣件，最常出现在需要贴合弧面壳体的装配场景里，比如小型设备的弧形外壳内侧固定、管状构件外壁的附件挂载、曲面舱体的内饰件卡接，很多时候没法用平面紧固件做硬连接，就得靠这种贴合弧面的一体卡扣来完成无紧固件装配。先看这个构件的核心设计逻辑，主体的弧形基面是完全匹配安装母体的曲面曲率做的，不是随便扫掠出来的弧面，安装的时候整个基面能完全贴死在母体弧面上，不会出现局部翘边、应力集中的问题，之前做过类似的户外设备弧面卡扣，一开始基面曲率没做准，装配后卡扣根部长期受交变应力，低温环境下直接出现了裂纹，后来把基面的贴合公差控制在0.1mm以内，反复做装配应力仿真，才解决了断裂的问题。再看卡扣本身的结构，

　　是做在弧形基面内侧的悬臂式卡扣，卡扣的导入角做了15度的斜切，装配的时候不需要额外工具，顺着安装方向推压就能滑入母体的卡槽里，卡扣的止退面是90度直角，卡入后能承受垂直于安装面的拉脱力，正常工况下不会出现松脱，而且卡扣两侧做了让位缺口，装配的时候悬臂有足够的变形空间，不会因为变形量过大导致卡扣根部断裂，之前踩过的坑就是卡扣悬臂厚度做太厚，变形量不够，装配的时候需要很大的按压力，甚至直接把母体卡槽撑裂，后来把悬臂厚度调整到基面厚度的0.6倍，变形量控制在材料允许的弯曲应变范围内，装配手感和连接可靠性都达到了平衡。这个构件的侧边还做了一个小的定位凸点，别小看这个凸点，装配的时候能先卡入母体的定位孔里，提前预定位，不会出现装歪、卡扣对位不准的问题，很多新手做卡扣设计经常忽略定位结构，最后装配的时候工人要反复对位，装配效率低不说，还容易把卡扣掰断。从安装边界来说，这个构件的整体外轮廓是随形的弧面，没有突出的尖锐棱角，安装后不会和周边的其他构件产生干涉，弧形基面的边缘做了R0.5的圆角，一方面是避免安装的时候割手，另一方面也能减少边缘的应力集中，提升构件的抗冲击性能。实际应用里，这类卡扣件大多用在需要经常拆装的非承重连接位置，比如设备的检修盖板卡接、内饰面板固定、管线的弧形面卡扣固定，不需要打螺丝，拆装效率高，而且没有外露的紧固件，外观更整洁。设计的时候还要考虑材料的选择，这类带弹性悬臂的卡扣一般用韧性较好的工程塑料，比如ABS或者PA66，

　　不同材料的弯曲弹性模量不一样，卡扣的悬臂长度、厚度都要跟着材料参数调整，不能一套参数用在所有材料上，之前用PP材料做类似卡扣的时候，因为PP模量低，卡扣的止退力不够，容易松脱，后来把卡扣的过盈量加大了0.2mm，才达到了要求的拉脱力。另外这个构件的弧形基面背面没有做多余的加强筋，是因为安装的时候基面要完全贴死在母体上，如果做了加强筋反而会导致基面贴合不严，出现晃动，只有在卡扣和基面连接的位置做了局部的加厚过渡，避免卡扣受力的时候根部出现应力集中，这个过渡圆角一般要做到R1以上，不能做直角连接，直角位置的应力集中系数能到3倍以上，很容易在受力的时候断裂。从尺寸链的角度来说，卡扣的卡接量一般控制在0.8-1.2mm之间，

　　卡接量太小容易松脱，太大则装配力过大，拆装不方便，这个构件的卡扣卡接量就控制在1mm左右，兼顾了连接可靠性和拆装便利性。还有那个侧边的定位凸点，高度做的是0.6mm，和定位孔的间隙控制在0.1mm，既能顺利插入定位，又不会因为间隙过大起不到定位作用。实际生产的时候，这类构件一般用注塑成型，设计的时候还要考虑脱模斜度，弧形基面的脱模斜度做1度就足够，卡扣位置因为是内侧结构，脱模斜度要适当加大到1.5度，避免脱模的时候拉伤卡扣表面，影响装配精度。很多人做这类曲面卡扣的时候，容易忽略安装后的受力方向，这个卡扣的受力方向是垂直于弧形基面的，所以卡扣的悬臂方向是顺着受力方向设计的，能最大化卡扣的承力能力，如果悬臂方向和受力方向有夹角，很容易出现卡扣侧向受力断裂的问题。
