金属壁挂式支撑托架结构设计

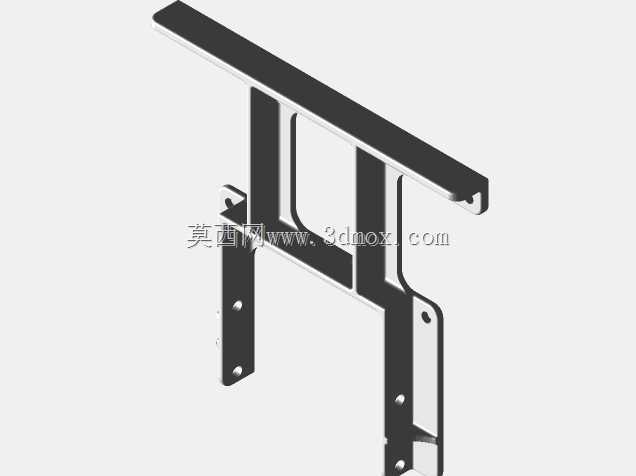

　　这款壁挂式支撑托架的结构设计，核心围绕墙面侧装承重场景展开，常见于工业设备侧装附件固定、工位操作台侧边拓展、仓储区域墙面置物承载等实际工况，区别于落地式支撑结构，这类壁挂件完全依托墙面锚固点传递载荷，对结构的抗倾覆、抗剪切性能有明确要求。从结构组成来看，构件分为三个核心功能段：顶部水平承载段、中部斜向加强段、墙面固定竖段，三个段体通过钣金折弯一体成型，减少了额外拼接带来的应力集中风险。顶部水平段为平直长条结构，上表面为承载接触面，边缘做了小尺寸折弯翻边，既可以提升水平段自身的抗弯刚度，也能避免放置物件时出现边缘滑脱的情况，水平段的长度根据常规侧装置物的宽度需求设定，预留的承载面宽度可以适配多数小型设备基座、工具挂板、

　　置物层板的安装尺寸。中部斜向支撑段连接水平段末端与墙面固定竖段的中下部，形成稳定的三角受力结构，斜段的宽度与竖段、水平段保持一致，折弯处做了圆角过渡，避免钣金折弯处的应力集中导致长期承重下出现开裂，斜段上预留的镂空区域并非装饰设计，一方面可以减少整体构件的材料用量，降低自重，另一方面也方便安装时穿过线缆、固定扎带，适配需要走线的侧装设备安装需求。墙面固定竖段为长条形平直结构，沿竖直方向布置，上面预留了多个圆形安装孔，孔位沿竖直方向等距排布，适配不同规格的膨胀螺栓安装，多组孔位的设计可以让安装人员根据墙面的实际锚固条件选择合适的固定点，避免遇到墙面内部钢筋、管线时无法固定的问题，竖段的长度足够覆盖上下两个锚固点的间距，

　　保证载荷可以均匀传递到墙面的多个固定位置，避免单个锚固点受力过大出现松动。整个构件采用等厚度钣金加工而成，所有折弯角度均经过受力校核，水平段承受的竖向载荷会通过斜段传递到竖段的下部固定点，与竖段上部的固定点形成力偶平衡，抵消水平段承重带来的倾覆力矩，保证安装后结构不会出现向下倾斜变形。安装边界方面，构件贴墙侧为完全平直的平面，没有凸起结构，可以完全贴合平整的墙面、设备立柱侧面等安装基面，安装后整体突出墙面的尺寸由水平段的长度决定，不会占用过多的侧向空间，适合在狭窄的工位侧边、设备间隙墙面使用。在细节设计上，所有外露的边缘都做了钝化处理，没有尖锐的毛刺飞边，避免安装和使用过程中划伤操作人员，构件上的安装孔均为冲孔加工，

　　孔位精度可以保证安装时螺栓顺利穿过，不需要现场二次扩孔。这类支撑结构在实际应用中，不需要复杂的安装工序，只需要在安装基面标记好孔位，打入膨胀螺栓后将构件固定即可，承载能力可以满足多数轻型工业附件、工位工具、小型置物层板的承重需求，结构本身没有易损件，长期使用下只要锚固点不出现松动，结构本身不会出现塑性变形，适配车间、仓储、设备运维等多个场景的侧装支撑需求。设计过程中优先考虑了加工便利性，整个构件可以通过单块钣金板料经过下料、冲孔、折弯三道核心工序完成加工，不需要额外的焊接、拼接工序，既降低了加工成本，也避免了焊接变形带来的安装面不平整问题，不同功能段之间的折弯半径统一，适配常规钣金折弯设备的加工参数，不需要定制特殊的折弯模具，可以快速批量加工生产。
