带侧出轴方形箱体类工业执行组件结构

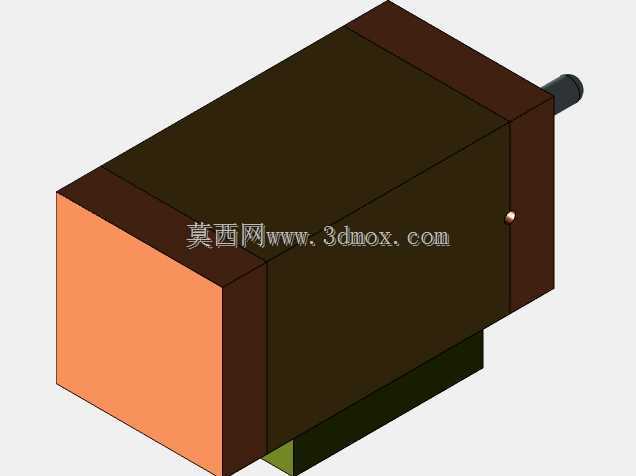

　　在轻工自动化生产线的工位执行端、小型物料推送机构的动力输出单元里，这类带侧出轴的方形箱体组件是很常见的结构件，很多初次接触工位改造的结构工程师容易忽略这类组件的安装边界匹配问题，最后现场装调时才发现干涉或者输出轴同轴度偏差超差，耽误产线调试周期。从实际应用场景来看，这类组件常被集成在小型皮带线的端部挡料机构、非标专机的短行程往复推送单元里，不需要大扭矩输出的工况下，这种紧凑方形结构的组件比常规带安装法兰的圆柱型执行元件更省安装空间，尤其是在设备侧立面安装空间被线槽、气动管路挤占的场景下，方形壳体可以直接贴装在设备立板上，不需要额外做转接支架，能有效压缩设备整体的横向占用尺寸。从功能特性上看，该组件的壳体采用分块拼接式结构，

　　主体深色部分为内部传动件的容纳腔，侧面橙色端盖是检修维护端，日常需要清理内部积尘、检查传动件磨损情况时，不需要把整个组件从设备上拆下来，只需要拆下橙色端盖的固定螺丝就能完成维护，比一体式密封壳体的组件维护效率高不少；侧部伸出的光轴是动力输出端，轴端没有做键槽设计，适合搭配紧定螺钉固定的同步带轮、摆杆类连接件，适配小负载的往复摆动或者连续回转传动需求，壳体侧面的小圆点是定位销孔，安装时先在设备安装板上配打对应的定位销孔，打入定位销之后再拧固定螺丝，能有效避免长期运行过程中组件移位导致的输出轴同轴度偏差。做这类组件的三维建模时，首先要优先确认安装边界的尺寸约束：壳体底部的凸台是安装定位基准，建模时要把凸台的长宽尺寸、

　　凸台相对于壳体主体的偏移量做准，因为现场安装时这个凸台是要嵌入设备安装板的预留槽里的，如果凸台尺寸做偏了，现场安装时会出现壳体放不进槽位，或者装上去之后输出轴和从动件的中心高对不上的问题；其次要注意输出轴的伸出长度，不能盲目按常规选型留余量，要根据实际搭配的连接件厚度来定，轴伸太长的话，运转时轴端的跳动量会变大，尤其是带摆杆的工况下，过长的轴伸会放大末端的位置偏差，影响工位执行的精度；另外壳体分块拼接的止口尺寸也要重点关注，止口的配合公差选H7/h6即可，既能保证组装时的同轴度，也不会因为配合过紧导致拆装维护困难，端盖上的固定螺丝孔要做均匀排布，避免拧紧螺丝时端盖受力不均出现缝隙，导致车间里的切削液、粉尘进入壳体内部磨损传动件。

　　很多工程师在做这类组件的选型建模时，容易把壳体的安装孔位做成对称排布，实际上这类组件因为内部传动件的布局限制，安装孔并不是完全对称的，建模时如果没注意这个细节，加工出来的安装板会出现孔位对不上的问题，需要现场重新打孔，影响安装效率；另外输出轴的中心高是核心参数，这个尺寸直接决定了和后续传动件的配合精度，建模时要以壳体底部安装面为基准来标注轴的中心高，不要以壳体顶面为基准，因为现场安装时是靠底部安装面贴紧设备基板定位的，以安装面为基准标注的尺寸，加工和装配时的累积误差会更小。在一些紧凑布局的非标设备里，这类组件还可以直接作为小型机构的机架来使用，壳体侧面可以直接安装传感器支架、行程挡块等附属零件，不需要额外搭铝型材支架，进一步简化设备的结构，不过这种用法要注意核算壳体的刚性，确认壳体壁厚能承受附属零件的重量和运行时的振动，避免长期运行出现壳体变形的问题。
