双色层叠方形承载基座结构设计

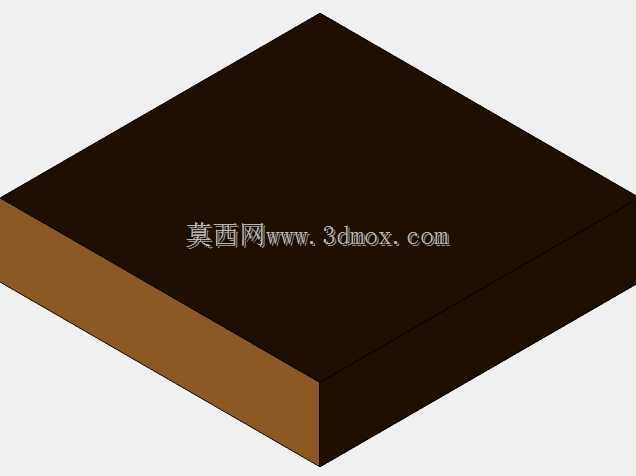

　　在车间工装布局、小型设备台架搭建以及非标自动化线体的工位承托场景里，这类双色层叠的方形承载结构是出镜率极高的基础构件，很多刚入行的结构设计人员容易忽略这类基础件的细节设计，往往随便拉个方块就丢进装配体，等到现场安装调试时才发现各种适配问题。从实际工程落地的角度看，这个构件的上层采用深棕色硬质耐磨材质，主要作用是直接接触被承托的工件或者设备底部，避免金属硬接触造成的工件表面划伤，同时自身的耐磨属性可以承受长期的工件放置、挪动带来的摩擦损耗，不需要频繁更换表层垫板；下层采用浅棕色的高韧性结构层，核心作用是分散上层传递下来的集中载荷，避免应力直接传递到下方的安装基面，同时可以抵消一部分设备运行带来的微幅振动，减少紧固件松动的概率。

　　设计这类构件的时候，首先要确认的是安装边界尺寸，方形结构的四个边要和下方安装位的固定孔位预留足够的避让空间，不能出现垫板边缘超出安装台面、或者遮挡固定螺栓操作空间的问题，层与层之间的贴合面要做平面度公差约束，避免两层之间出现虚接，导致承托时出现局部应力集中，长期使用后出现层间错位或者表层变形。从功能特性上看，这种分层设计不需要整体采用高成本的耐磨材料，只在接触工作面使用耐磨材质，基层采用成本更低、韧性更好的结构材料，在满足使用强度要求的前提下能有效控制制造成本，同时两层之间可以采用粘接加沉头螺钉固定的方式，沉头孔要完全埋入下层结构内部，不能突出上层工作面，避免放置工件时出现搁垫不平的问题。实际应用中，

　　这类构件可以作为小型检测设备的底部垫高座，调整设备的操作高度适配操作人员的作业姿态，也可以作为工装夹具的基准垫板，为夹具提供平整的安装基准面，还可以在物料周转工位作为物料的承托垫块，避免周转箱直接和地面接触受潮。设计时还要注意边角的处理，所有外露的棱边都要做小尺寸的倒角处理，避免安装和挪动过程中锋利的边角划伤操作人员，同时上层工作面的表面粗糙度要控制在合理范围，既不能太光滑导致工件放置时出现滑移，也不能太粗糙造成工件接触面的磨损。很多设计人员在做这类基础件的时候，往往不考虑层间的结合强度，只做简单的面贴合，实际使用中如果承受侧向推力的话，很容易出现两层错位的问题，所以在设计阶段就要在两层的结合面增加定位止口，

　　或者在结合面加工出浅槽增加粘接面积，提升层间的抗剪切能力。另外这类方形基座的厚度配比也有讲究，上层耐磨层的厚度不需要太大，只要能覆盖日常摩擦损耗的深度即可，过厚的耐磨层反而会增加不必要的成本，下层结构层的厚度要根据总承载重量来核算，确保在额定载荷下不会出现弯曲变形，保证工作面的平面度始终符合使用要求。在安装适配方面，这类构件不需要复杂的安装结构，既可以直接放置在工作台面上作为活动垫块使用，也可以在下层结构的底部加工安装沉孔，通过螺栓固定在设备机架或者工作台面上作为固定承托位使用，适配不同的工位需求。
