层叠式带支脚模子结构三维设计

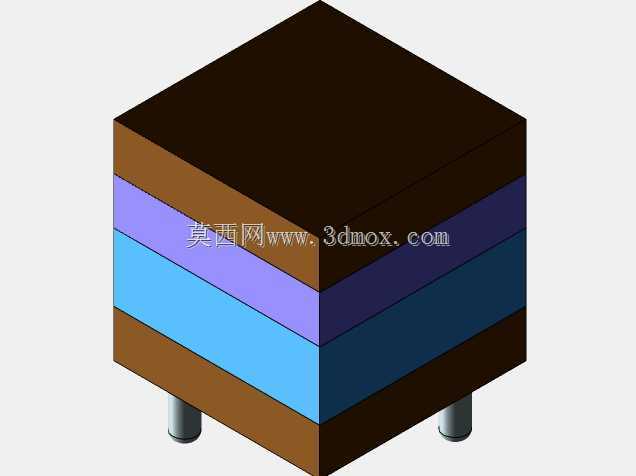

　　在小尺寸精密压制成型、多工位层叠合模的生产场景里，这类带支脚的层叠式模子结构是适配小批量多工序压合作业的核心工装部件，日常多应用在小型电子元件封装压合、软质复合材料层压定型、实验室小试样模压成型的工位上，区别于大型整体式模具，这类分层结构的模子不需要大吨位合模设备配合，普通小型压力台就能完成逐层合模、保压、脱模的全流程操作，适配小空间作业台的安装需求。从实际功能特性来看，该模子采用多层叠合的腔体结构，不同分层对应不同的成型功能段，最上层为施压承载层，采用实心厚壁结构设计，承受合模时的轴向压力，避免施压过程中模体出现形变塌陷；中间的彩色分层为不同的模腔功能段，可根据成型需求更换对应厚度、对应型腔轮廓的分层模块，实现一模多用的适配性，

　　不需要整体更换模体就能适配不同厚度、不同层压结构的工件成型需求；最下层为带支脚的承托层，两支金属支脚伸出模体底部，一方面可以在合模保压阶段将模体架离作业台面，避免模腔底部直接接触台面造成散热不均或者脱模时的真空吸附问题，另一方面支脚可直接卡入作业台的定位孔内，实现模体的快速定位，不需要额外加装压块就能完成模体的固定，减少工装装夹的辅助时间。设计思路上，该模子摒弃了传统整体模腔的一体式结构，采用分层叠合的模块化设计逻辑，每一层的分型面都做了平面度研磨处理，合模后层与层之间的贴合间隙控制在0.02mm以内，避免压合过程中出现溢料、飞边过大的问题；各分层的外轮廓尺寸保持一致，均为正六面体结构，方便配套通用的模框进行定位锁紧，

　　不需要为每一层单独设计定位结构；底部的支脚采用过盈配合的方式嵌入下层模体的安装孔内，支脚的伸出长度根据作业台的定位孔深度做匹配设计，保证架模后模体的水平度误差不超过0.05mm，避免压合时出现压力偏载导致的成型件厚度不均问题。从安装边界与尺寸适配角度来说，该模子的整体外廓为正六面体结构，边长尺寸适配常规200mm行程小型压力机的工作台面安装范围，不需要额外拓展工作台面就能完成装夹；支脚的中心距与常规作业台的定位孔孔距保持通用匹配规格，可直接在现有通用压合作业台上安装使用，不需要重新加工台面定位孔；各分层的厚度采用标准化模数设计，可根据成型工件的总厚度需求增减分层数量，调整模腔的总深度，适配不同压合厚度的工件生产需求。实际使用过程中，

　　这类层叠模子的脱模流程也更简便，保压完成后可逐层拆卸分层模块，不需要将整个模体从作业台上拆下就能完成工件取出，对于易粘模的软质材料成型场景，还可以在中间分层之间喷涂少量脱模剂，逐层分离的方式能大幅降低脱模时工件被拉扯变形的概率，提升成型件的良品率。另外，模体的各分层边角都做了小尺寸倒角处理，避免拆装过程中锋利边角划伤操作人员，同时也能减少分层叠合时的磕碰损伤，延长模体的使用寿命；施压层的上表面做了表面淬火处理，硬度达到HRC45以上，承受反复施压也不会出现压痕凹陷，保证长期使用后施压面的平面度依然满足合模要求。
