高压蒸汽发生器配套钩模结构设计

　　在高压蒸汽发生器的配套零部件加工环节，这类钩模属于成型工序里的核心工装，主要承担挂钩类结构件的冲压或压装成型作业，直接决定了蒸汽发生器内部挂钩连接件的尺寸精度与装配适配性。日常在食品加工、医药灭菌、工业供热等场景用到的高压蒸汽发生器，内部需要布置大量用于挂载换热管束、固定保温层、承托检修踏板的金属挂钩，这类挂钩多采用冷轧钢板或不锈钢板冲压成型，钩模就是完成这类挂钩弯折、成型、定型的专用工装。

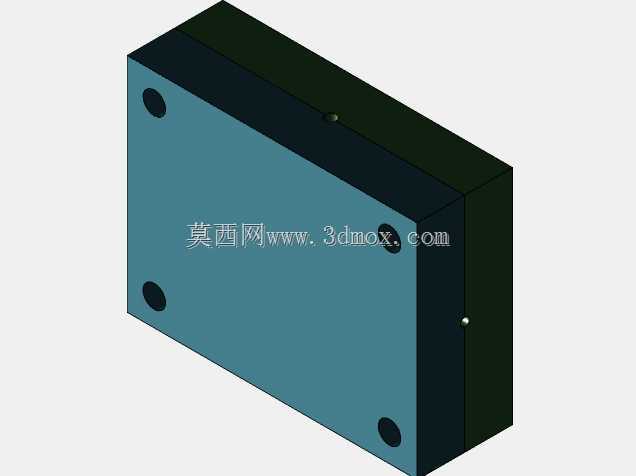

　　从结构设计逻辑来看，这套钩模采用整体式模座结构，上下模合模时的导向依靠模座四角的定位销孔完成定位，模体主体采用矩形块式结构，没有多余的外置凸台结构，能够直接适配常规开式可倾压力机的工作台安装尺寸，不需要额外加装过渡垫板。模座的安装孔采用沉孔设计，螺栓锁紧后头部不会突出模座表面，避免合模过程中出现干涉问题，模腔部分的成型面做了硬化处理，能够承受连续冲压过程中的金属料带摩擦，减少长期使用后的型腔磨损量，保证批量加工的挂钩尺寸一致性。

　　实际生产应用中，这套钩模适配的挂钩料厚范围在1.5mm到3mm之间，成型后的挂钩弯折角度公差可以控制在±0.5°以内，挂钩的挂接部位圆弧过渡光滑，不会出现应力集中的尖角，避免蒸汽发生器运行过程中挂钩受长期振动、热胀冷缩影响出现断裂问题。设计过程中特意将模体的分型面设置在挂钩弯折的中性层位置，减少合模时料片的滑移错位，进料端做了15°的导入倒角，方便人工或自动送料机构将料片准确送入成型位置，不需要额外的定位挡块就能完成料片的初定位，提升上下料的操作效率。

　　安装边界方面，模座的长宽尺寸适配25吨到40吨规格的通用压力机工作台T型槽间距，模体总高度控制在压力机的最大闭合距调节范围内，不需要调整压力机的连杆位置就能完成安装，合模行程预留了15mm的安全余量，避免压力机行程过大造成模腔磕碰损伤。模体侧面设置了两个定位珠结构，用于开模状态下的料片临时固定，避免送料过程中料片移位造成成型废品，成型后的挂钩可以通过模座下方的出料槽直接滑落到集料盒内，不需要人工手动取件，降低操作过程中的安全风险。

　　从使用场景的适配性来看，这套钩模不仅可以用于高压蒸汽发生器的挂钩加工，更换局部模芯后也可以适配其他工业设备的小型挂钩类零件成型，整体模座的通用性较强，不需要重新制作整套模架就能完成不同规格挂钩的生产切换，能够降低中小批量零部件加工的工装投入成本。模体的成型面粗糙度控制在Ra0.8以下，成型后的挂钩表面不会出现明显的压痕或拉伤，不需要后续额外的打磨工序就能直接进入装配环节，减少零部件加工的工序流转时间。

　　在结构强度校核层面，模座采用45号钢整体调质处理，硬度达到HB220-250，成型镶件采用Cr12MoV材料淬火处理，硬度达到HRC58-62，能够承受连续冲压过程中的冲击载荷，不会出现模体开裂或镶件崩口的问题。模座的四个角做了R5的圆角过渡，避免安装搬运过程中锐角划伤操作人员，同时也减少应力集中点，提升模座的整体使用寿命。日常维护时只需要定期在导向销位置加注润滑脂，检查成型镶件的磨损情况即可，不需要复杂的拆解维护，适合车间一线的长期连续生产使用。
