拼合式开关模组三维结构设计

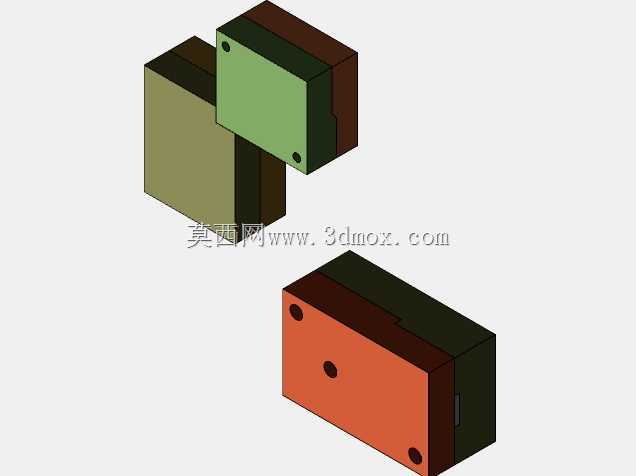

　　这套拼合式开关结构的设计，最初是面向低压电气柜内的控制回路安装场景做的适配，日常在车间做电气装配的师傅都清楚，柜内导轨安装位的空间往往被继电器、端子排挤得满满当当，传统一体式开关在后期维护更换时，往往要拆掉周边两三个相邻元件才能腾出操作空间，不仅耽误检修进度，反复拆装相邻端子还容易碰松接线造成二次故障。这套结构采用分体互锁的拼合设计思路，把开关的触发端和接线基座拆成两个可独立插拔的模块，触发端模块做了橄榄绿的绝缘包覆层，基座部分做了橙红色的阻燃壳体，两个模块通过侧面的定位销和卡扣实现互锁，装配时不需要额外螺丝固定，对准定位孔推到位就能听到卡扣锁止的脆响，拆换的时候只需要用一字螺丝刀撬动侧面的解锁卡扣，就能把触发端直接拔下来，完全不用动基座上已经接好的二次线，能把单只开关的更换时间从原来的十多分钟压缩到一分钟以内。

　　从安装边界的尺寸控制来看，这套结构整体拼合完成后的宽度控制在32mm，刚好适配标准DIN导轨的单模位安装间距，不会挤占相邻元件的安装空间，基座底部做了和标准导轨匹配的弹性卡扣，不需要额外打孔固定，直接扣在导轨上就能完成固定，基座侧面预留的接线孔做了内凹式设计，接线端子藏在壳体内部，即使柜内走线杂乱也不会出现导线外皮被壳体棱角磨破的风险。触发端的按压行程做了2.3mm的冗余设计，按压力度控制在12N到18N之间，既不会因为柜内震动出现误触发，也不会因为按压力度过大导致操作人员长期操作出现手指疲劳，触发端表面做了细微的防滑纹理，戴薄劳保手套操作的时候也不会出现打滑的情况。

　　在结构强度的设计考量上，两个模块的互锁卡扣做了1.5mm的壁厚加强，日常插拔维护的寿命能达到五千次以上不会出现断裂，壳体的棱角全部做了R1.2的圆角处理，不仅装配的时候不会划伤操作人员的手，在注塑生产的时候也能减少尖角处的应力集中，降低壳体注塑成型后的翘曲变形概率。模块拼合的结合面做了0.1mm的错位止口设计，拼合后缝隙控制在0.05mm以内，能有效阻挡车间环境里的粉尘、切削液雾气进入开关内部，避免触点积灰造成接触不良，适配普通机加工车间、装配车间的常规使用环境，不需要额外做防尘密封处理就能满足IP40的防护等级要求。

　　实际在生产线的电控箱改造场景里测试过，这种分体结构的开关在做线路改接的时候，电工只需要断开回路电源，拔下触发端就能在基座上完成接线调整，不用把整个基座从导轨上拆下来，也不用反复核对接线位的标识，能大幅降低改线时接错线的概率。另外这套结构的两个模块都做了防呆设计，定位销是不对称排布的，装配的时候如果方向不对根本插不进去，完全避免了新手装配时把触发端装反导致开关功能失效的问题。基座内部的触点安装槽做了导向筋位，触点组件装配的时候顺着筋位推到位就能卡紧，不需要额外打胶固定，生产装配的时候能减少一道工序，提升组装效率。从长期使用的可靠性来看，壳体选用的阻燃ABS材料能满足120摄氏度的长期使用温度要求，即使柜内因为元件发热出现局部温度偏高的情况，也不会出现壳体变形软化的问题，卡扣的弹性部分做了圆弧过渡，长期使用不会因为塑料老化出现卡扣断裂、模块松脱的情况。
