250mm规格长型螺栓配套安装组件结构

　　在各类重型机械装配、大型钢结构拼接、工业生产线机架搭建的场景里，长规格紧固件的选型与配套安装结构设计，一直是结构工程师需要重点考量的环节，尤其是250mm长度级别的螺栓，往往应用在需要穿透多层叠合构件、提供大跨度夹紧力的连接位置，比如大型输送线的侧护板与机架主梁的连接、重型工装夹具的基座与定位块的固定、液压站阀组安装座的叠层锁紧等场景，这类位置不仅要求螺栓本身具备足够的抗拉强度，配套的安装定位结构也需要匹配螺栓的穿装路径，避免安装过程中出现螺栓偏斜、夹紧力不均、长期运行后松动的问题。

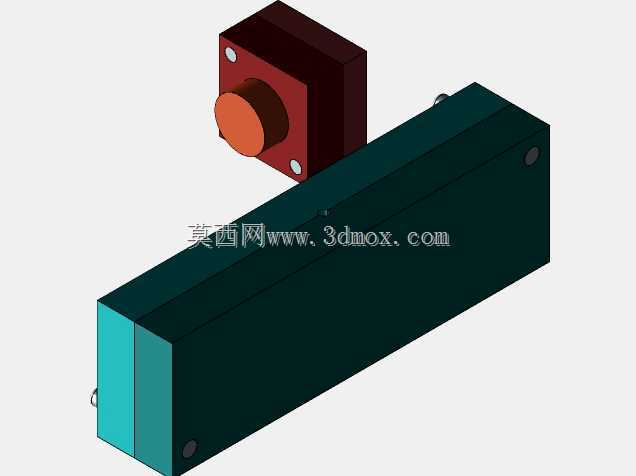

　　这套结构的设计核心围绕长螺栓的穿装便利性与锁紧可靠性展开，从三维结构来看，配套的方形安装座预留了与螺栓杆径匹配的通孔，安装座端面做了沉台设计，能够容纳螺栓头部或者配套的防松垫片，避免螺栓头部突出安装面干涉周边运动部件；长条形的主体构件上预留的穿装孔位与安装座的孔位保持严格的同轴度公差，在建模阶段就对孔位的位置度做了约束，确保250mm长度的螺栓能够顺畅穿过多层构件，不会出现卡滞、别劲的情况，要知道长螺栓如果穿装时存在偏斜，拧紧过程中会产生附加的弯曲应力，大幅降低螺栓的疲劳寿命，严重时甚至会在设备运行振动过程中发生断裂。

　　从安装边界来看，这套结构的方形安装座边长与螺栓公称直径保持合理的比例，安装座的厚度能够覆盖螺栓头部的承压面需求，避免拧紧时压溃构件表面；长条形主体构件的截面尺寸经过核算，能够承受螺栓拧紧后产生的夹紧力，不会出现构件局部变形导致的预紧力损失。螺栓的有效夹紧长度覆盖整个穿装路径，设计时预留了足够的螺纹啮合长度，确保螺母拧紧后能够提供足够的锁紧力，同时在螺栓伸出螺母的长度上做了规范控制，既不会因为伸出过长造成材料浪费与安全隐患，也不会因为伸出过短导致螺纹啮合不足。

　　在实际应用中，这类长螺栓连接结构往往需要承受设备运行带来的交变载荷与振动，因此在设计时也考虑了防松结构的安装空间，安装座的沉台位置可以容纳碟形垫片、止动垫片或者尼龙防松螺母的安装空间，不需要额外修改构件结构就能适配不同的防松方案。建模过程中对所有配合面做了公差匹配，安装座与主体构件的贴合面做了平面度约束，确保夹紧力能够均匀分布在整个连接面上，避免局部应力集中。对于设备运维来说，这套结构的拆装空间也做了预留，螺栓的穿入侧与螺母拧紧侧都预留了足够的扳手操作空间，不需要拆解周边其他构件就能完成螺栓的紧固与更换，大幅降低后期运维的工作量。

　　很多工程师在做长螺栓连接设计时，往往只关注螺栓本身的强度参数，忽略了配套安装结构的同轴度、承压面设计、操作空间预留这些细节，最终导致现场安装困难、后期维护不便，甚至出现连接失效的问题，这套三维结构完整还原了长螺栓连接的全套配套结构，从安装座的定位、穿装孔的同轴度控制、承压面的设计到操作空间的预留都做了完整的呈现，能够为同类长度规格的紧固件连接设计提供直接的参考，尤其是在多层构件连接、大跨度夹紧的应用场景下，这类结构的设计思路能够有效规避很多常见的装配问题，提升设备连接结构的可靠性与装配效率。
