工业用方形功能集成安装基座结构

　　在工业自动化生产线、小型功能模组集成、非标设备搭建的场景里，这类方形集成安装基座是非常常见的承载类构件，很多初次接触结构设计的工程师容易忽略这类基座的细节设计，往往在装配阶段才发现安装干涉、定位不准、维护空间不足的问题。从实际使用的角度出发，这类基座首先承担的是核心功能元件的承载作用，不管是内置小型气动元件、传感模块还是微型传动组件，都需要基座本身具备足够的结构刚性，避免设备运行过程中产生形变影响元件的工作精度。

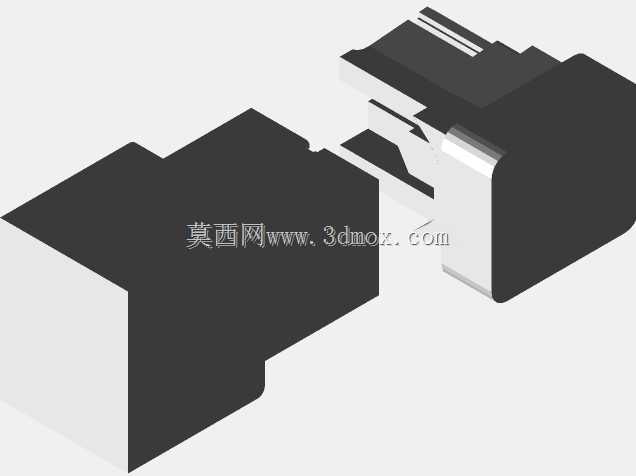

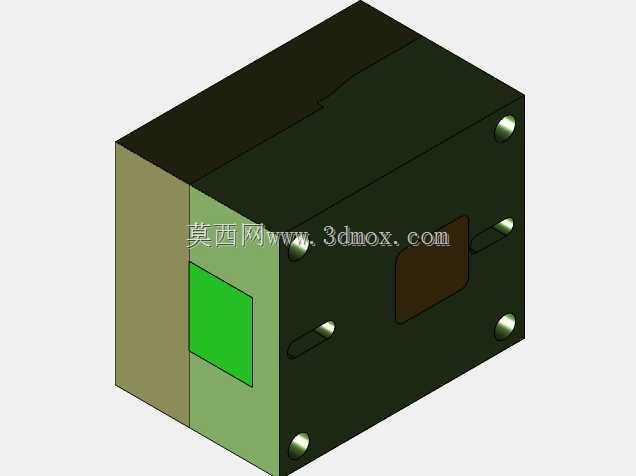

　　设计这类基座的时候，首先要考虑的是安装边界的适配性，方形的外轮廓是为了适配现有工业铝型材框架的安装模数，四个角位的沉头安装孔位，是按照标准型材的槽距做的定位，安装时不需要额外做打孔标记，直接通过内六角螺栓就能把基座固定在型材框架的指定位置，孔位做了沉头处理，螺栓头完全沉入基座平面以下，不会突出表面干涉后续其他元件的安装。基座侧面预留的长条形腰型孔，是为了给外接的管线、接头留出走线和调整的空间，腰型孔的长度预留了足够的调整余量，哪怕外接元件的安装位置有小幅偏差，也能通过腰型孔的间隙完成对接，不需要重新对基座进行二次加工。

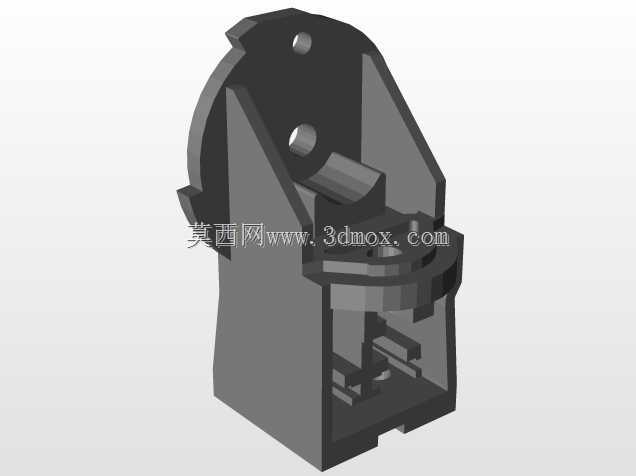

　　基座正面的方形开窗区域，是功能模块的安装位，这个区域的平面度公差控制在0.02mm以内，保证安装在这个位置的功能元件和基座贴合紧密，不会出现缝隙导致的定位偏移，开窗的边缘做了0.5mm的倒角处理，一方面是去除加工毛刺避免安装时划伤操作人员，另一方面也能给功能模块的安装提供导向，方便快速对位安装。基座内部做了空腔设计，不是实心结构，在保证整体结构强度满足负载要求的前提下，尽可能降低基座本身的重量，同时空腔内部可以容纳元件的接线、小型转接板等部件，让整体结构更加紧凑，不需要额外在外部布置走线槽，让设备的外观更加整洁，也能避免外部走线被剐蹭损坏的风险。

　　从安装维护的角度考虑，基座的各个安装面都做了等高处理，不管是水平安装在设备台面上，还是垂直安装在设备立板上，都能保证安装基准面的平面度一致，不需要额外调整安装角度。基座表面做了硬质氧化处理，耐磨性能和防锈性能都能满足工业车间的使用环境，哪怕长期接触车间内的切削液、润滑油，也不会出现锈蚀掉漆的问题，延长构件的使用寿命。在实际选型使用的时候，需要注意核对基座的内部空腔尺寸，确保要内置的元件尺寸能够完全放入，同时要预留出至少5mm的接线空间，避免元件装进去之后接线挤压导致接触不良；另外四个角的安装孔深度要和选用的螺栓长度匹配，避免螺栓过长顶到空腔内部的元件，或者螺栓过短导致固定强度不足。

　　很多工程师在设计这类基座的时候，容易把安装孔位做成圆孔，没有预留调整余量，一旦上游加工的型材框架孔位有小幅偏差，就会出现基座装不上的问题，腰型孔的设计就是为了消化这类加工误差，降低整个装配环节的精度要求，提升装配效率。还有的设计会把基座的开窗位置做在顶面，虽然方便元件安装，但是会导致顶面无法安装其他部件，空间利用率下降，把开窗设置在侧面，就能把顶面和另外两个侧面预留出来，安装其他的附属元件，提升整个基座的空间利用率，在有限的安装空间里集成更多的功能。这类基座虽然看起来结构简单，但是每一处结构设计都是围绕实际装配、使用、维护的需求来做的，没有多余的结构，每一个孔位、每一个倒角、每一处空腔都有对应的实际作用，是工业设备里非常典型的实用型结构构件。
