带弧形导料罩的Tr型物料输送转子结构

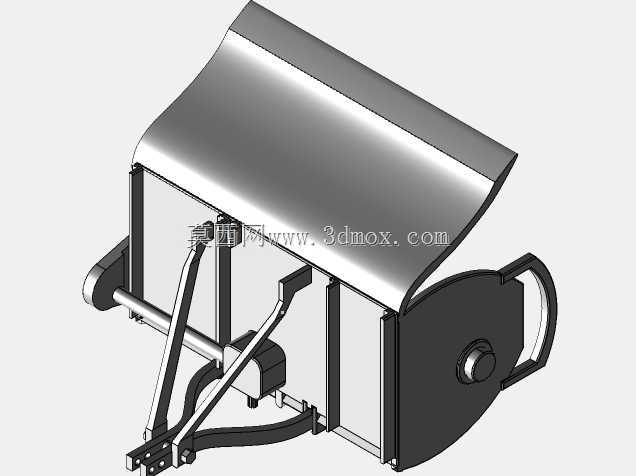

　　该转子结构主要应用于散料输送、分选类设备的核心作业单元，常见于农业收获机械、粮食加工输送线、小型散料转运设备的物料抛送环节，承担承接进料、定向导送、均匀抛送物料的核心功能，作业过程中可配合设备的进料口与出料风道，将落入转子腔的散状物料沿弧形导料罩的内壁切线方向加速抛出，避免物料在腔体内滞留、卡堵，同时减少物料与壳体的直接碰撞磨损。从结构设计逻辑来看，整体采用侧置驱动端布局，驱动侧设置带加强筋的圆形端盖，端盖中心预留传动轴安装位，轴位周边做凸台加厚处理，可适配平键连接的动力输入轴，端盖边缘设置环形安装边，预留均匀分布的螺栓孔位，可与设备的侧墙板实现密封连接，安装时需保证端盖端面与墙板的平行度误差控制在0.1mm以内，

　　避免运转过程中出现轴系偏磨、密封件过早失效的问题。转子的作业侧设置弧形曲面导料罩，导料罩的曲面曲率经过反复校核，曲率半径沿物料抛送方向逐步过渡，既可以保证物料在被转子叶片带动加速的过程中始终贴合罩体内壁流动，减少紊流导致的物料回带，又能降低物料抛出时的动能损耗，导料罩的两侧边缘设置折边结构，折边上预留安装孔，可与设备的上壳体、进料斗下沿实现贴合固定，安装后导料罩与转子叶片的径向间隙控制在3-5mm，间隙过小容易在物料中混入硬质杂质时出现叶片卡滞、打齿问题，间隙过大则会导致物料从间隙处泄漏，降低抛送效率。转子内部设置多组径向布置的支撑筋板，筋板同时作为叶片安装的定位基准，叶片采用折弯成型的板式结构，与支撑筋板之间采用焊接连接，

　　焊缝沿叶片全长连续施焊，焊后做去应力处理，避免高速运转过程中焊缝开裂，叶片的迎料面做小角度倒角处理，可减少物料切入时的冲击阻力，降低运转噪音。转子的非驱动侧设置铰接式支撑臂结构，支撑臂采用变截面折弯型材制作，臂体上预留调节腰型孔，可实现转子整体与设备机架的安装位置微调，适配不同进料角度的安装需求，支撑臂的铰接端设置耐磨衬套，可减少长期摆动调节带来的铰接孔磨损，延长部件的整体使用寿命。从安装边界尺寸来看，该转子整体的轴向安装宽度适配常规中小型散料输送设备的腔体宽度，驱动端轴伸长度可匹配常规带座轴承、联轴器的安装尺寸，导料罩的最高点到转子轴心的距离满足设备上壳体的内部空间要求，安装时无需对原有设备的腔体结构做大规模改动，

　　可直接替换同规格的老旧转子部件。在实际作业过程中，该转子结构可适应含水率在15%-25%之间的颗粒状、短段状散料输送，不易出现粘料堵料问题，相比传统直板叶片转子，物料抛送的均匀度可提升20%左右，运转过程中的动平衡精度控制在G6.3级以上，额定转速下的振动值符合通用旋转机械的振动标准，可长期连续稳定作业。
