三辐式手轮操舵转向操控结构

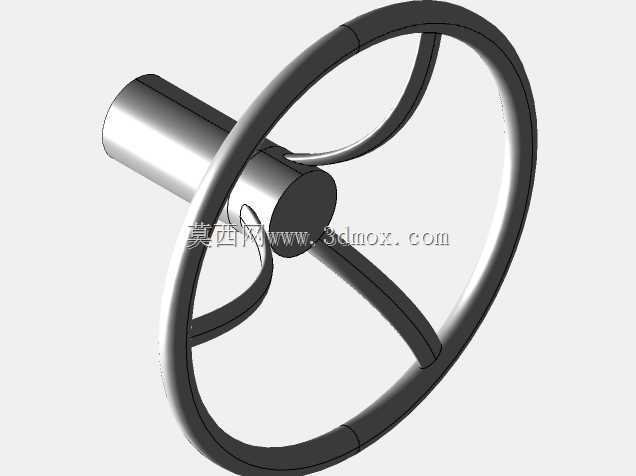

　　在各类需要手动精准转向、行程调节的工业设备场景中，这类三辐式手轮操舵结构是十分常见的手动操控执行部件，不同于车辆上的大尺寸转向盘，这类操舵手轮更多适配工业阀门、小型船舶操舵机构、机床进给调节单元、轻工设备行程调校工位的手动操控需求，操作人员通过握持轮缘施加周向扭矩，即可将旋转动作通过中心连接轴传递到后端的传动机构，完成开度调整、方向偏转、进给量控制等实际操作。从结构设计逻辑来看，这款操舵手轮采用三辐条对称支撑布局，相较于两辐条结构，三辐条在同等材料用量下能提供更均匀的受力分布，操作人员在任意角度握持施力时，辐条都能有效传递扭矩，不会出现两辐结构在特定角度施力时的应力集中问题，同时三辐布局也不会像四辐结构那样过多遮挡中心安装区域，

　　方便日常对连接轴位的检查与维护。轮缘部分采用圆弧过渡的环形截面设计，握持时贴合手掌弧度，长时间操作也不会产生明显的硌手感，轮缘表面做了细微的防滑结构处理，即使操作人员佩戴劳保手套操作，也能保证足够的摩擦力，避免施力时打滑。中心的轮毂部分做了加厚设计，用来匹配连接轴的安装配合，轮毂与连接轴之间采用键连接的配合方式，能够传递足够的扭转力矩，不会因为频繁正反转操作出现配合间隙松动的问题，轮毂向外延伸的三根辐条采用等截面弯曲造型，既保证了辐条自身的结构强度，也让整体结构的受力传递路径更顺畅，从轮缘施加的扭矩可以通过辐条均匀传导到中心轮毂，再传递到连接轴上，避免局部应力过大导致的辐条变形或断裂。在安装边界方面，

　　这款操舵手轮的中心连接轴为等直径圆柱轴段，轴端预留了足够的配合长度，可以适配不同安装深度的传动接口，安装时只需要保证手轮旋转平面与传动轴线垂直，即可保证操作时的顺畅度，不会出现卡滞或偏磨的问题；手轮的整体外径尺寸适配单人手动操作的施力范围，操作人员站立或端坐操作时，手臂自然弯曲即可握持轮缘完成整周旋转操作，不需要过大的动作幅度，适合在设备操作空间有限的工位使用。从实际使用的工况适配来看，这类操舵结构不需要额外的辅助动力，完全依靠手动操作即可完成控制动作，在一些断电、气动液压系统失效的应急工况下，依然可以可靠完成操控动作，是设备手动应急操控单元的常用选择；结构整体没有复杂的活动零部件，日常使用只需要定期检查中心连接位的紧固状态，

　　不需要额外的润滑维护，能够适应多粉尘、轻度潮湿的工业车间环境，长期使用也不会出现明显的结构老化问题。在建模过程中，需要重点关注轮缘与辐条的过渡圆角处理，这个位置是应力集中的高发区域，足够大的过渡圆角可以有效分散操作时的交变应力，提升手轮的整体疲劳寿命，同时中心轮毂与连接轴的配合公差需要严格控制，既要保证装配时的便利性，也要避免配合间隙过大导致的操作空程问题，辐条的截面尺寸需要根据额定操作扭矩做匹配，保证在最大施力工况下辐条的变形量在允许范围内，不会因为变形过大导致操作手感虚位明显。
