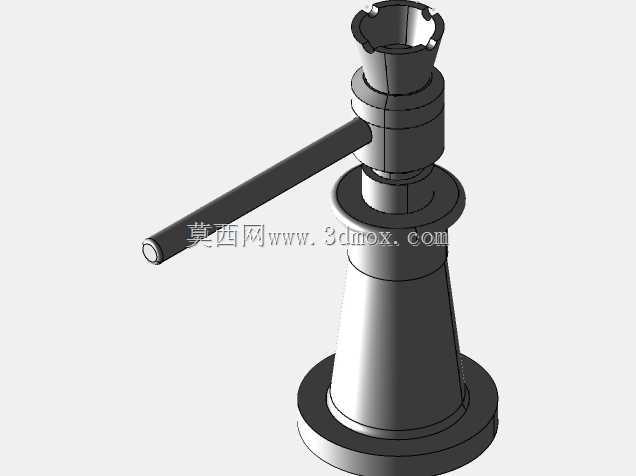

手动螺旋起重千斤顶结构总成

项目分类:千斤顶 发布时间:2021-12-19 ID:462060
  • 手动螺旋起重千斤顶结构总成

  在设备检修、小型构件安装、车辆应急维保这类需要小行程重载顶升的作业场景里,手动螺旋千斤顶是无需外接动力源就能稳定输出顶升力的核心机具,和液压类顶升设备相比,它不存在密封件老化泄漏、长期承重泄压回落的问题,哪怕在重载状态下静置数天,支撑位置也不会出现非预期位移,这一特性让它在对支撑可靠性要求极高的工位上始终保有不可替代的应用价值。这套螺旋千斤顶总成的结构设计完全围绕手动操作的力传递逻辑展开,从底部的支撑底座开始,就做了大直径的法兰式扩面结构,底座下表面做了平整的精加工处理,和支撑面接触时能保证足够的接触面积,避免局部压强过大压损作业地面,同时底座和锥形的主体外壳采用一体式的承力结构,没有额外的拼接焊缝,能把顶升过程中产生的径向、

  轴向载荷均匀分散到整个支撑基座上,不会出现局部应力集中导致的壳体变形。核心的螺旋传动副采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙型强度更高,传动过程中的啮合接触面积更大,既能承受轴向的重载压力,又能在转动摇杆时保持顺畅的传动手感,不会出现卡滞、滑牙的问题;螺纹副的旋合长度做了针对性加长,哪怕顶升行程走到上限位置,螺杆和螺母之间的啮合扣数也能满足重载承力的安全冗余要求,不会出现脱扣坠落的风险。顶部的支撑顶帽做了内凹的卡槽结构,不是简单的平面支撑,作业时可以卡住被顶升构件的底部凸缘或者定位棱边,避免顶升过程中构件出现侧滑偏移,顶帽和螺杆顶端采用活动铰接结构,哪怕被顶升面和千斤顶轴线存在小角度的倾斜,顶帽也能自动贴合支撑面,

  保证受力始终沿螺杆轴向传递,不会产生额外的偏载力矩掰弯螺杆。侧面的操作摇杆采用长力臂的圆钢设计,摇杆插入主体壳体的驱动位置做了防滑的定位结构,插入后不会在转动过程中滑脱,按照普通人的手臂输出力矩计算,这套力臂设计能让操作者用不到20公斤的手动力,就可以输出数吨的顶升力,完全满足日常维保、小型安装作业的载荷需求;摇杆的末端做了圆滑的球面处理,长时间转动操作时不会硌伤手掌,也不会勾挂周边的管线、工具。整个总成的外形轮廓遵循紧凑化的设计思路,锥形的主体外壳从底座往上逐步收窄,既保证了底部的支撑稳定性,又减少了上部结构的占用空间,在设备底部、构件缝隙这类狭小作业空间里也能顺利放入,不需要额外预留过大的操作空位;所有外露的棱边都做了倒角处理,

  搬运、操作过程中不会划伤操作人员,也不会刮蹭被顶升设备的漆面。从安装和维护的角度来看,这套总成的所有零部件都采用可拆分的装配结构,螺母作为螺旋传动的易损件,磨损后可以单独拆卸更换,不需要整体报废整个机具;壳体内部预留了润滑脂的存储空间,定期从注油位置补充润滑脂就能保证螺纹副长期处于良好的润滑状态,降低传动磨损,延长整机的使用寿命。在实际选型使用时,需要注意底座的放置平面要尽量坚实平整,如果是在松软地面作业,需要在底座下方垫入硬质垫板扩大受力面积,避免承重过程中底座下陷;顶升作业前要确认顶帽和被顶升构件的接触位置贴合牢靠,摇杆转动过程中要均匀施力,不要借助套管额外加长力臂过载使用,避免超过螺纹副的承载极限出现结构损坏;顶升到位后如果需要长期支撑,可以配合安全垫块做双重防护,进一步提升作业的安全冗余。这套结构的三维建模完全按照实际加工的尺寸公差搭建,各个配合位置的间隙、零件的壁厚都符合起重机具的安全设计规范,不管是用来做起重工具的结构设计参考,还是做机械原理教学的演示模型,都能准确还原手动螺旋千斤顶的实际工作逻辑和装配关系,建模过程中对螺纹旋合、铰接转动、摇杆驱动这些运动副的位置都做了精准对位,导入三维软件后可以直接做运动仿真,模拟整个顶升过程的动作状态,不需要额外调整零件的装配位置。
