CATIA设计的手动螺旋顶升起重工具结构

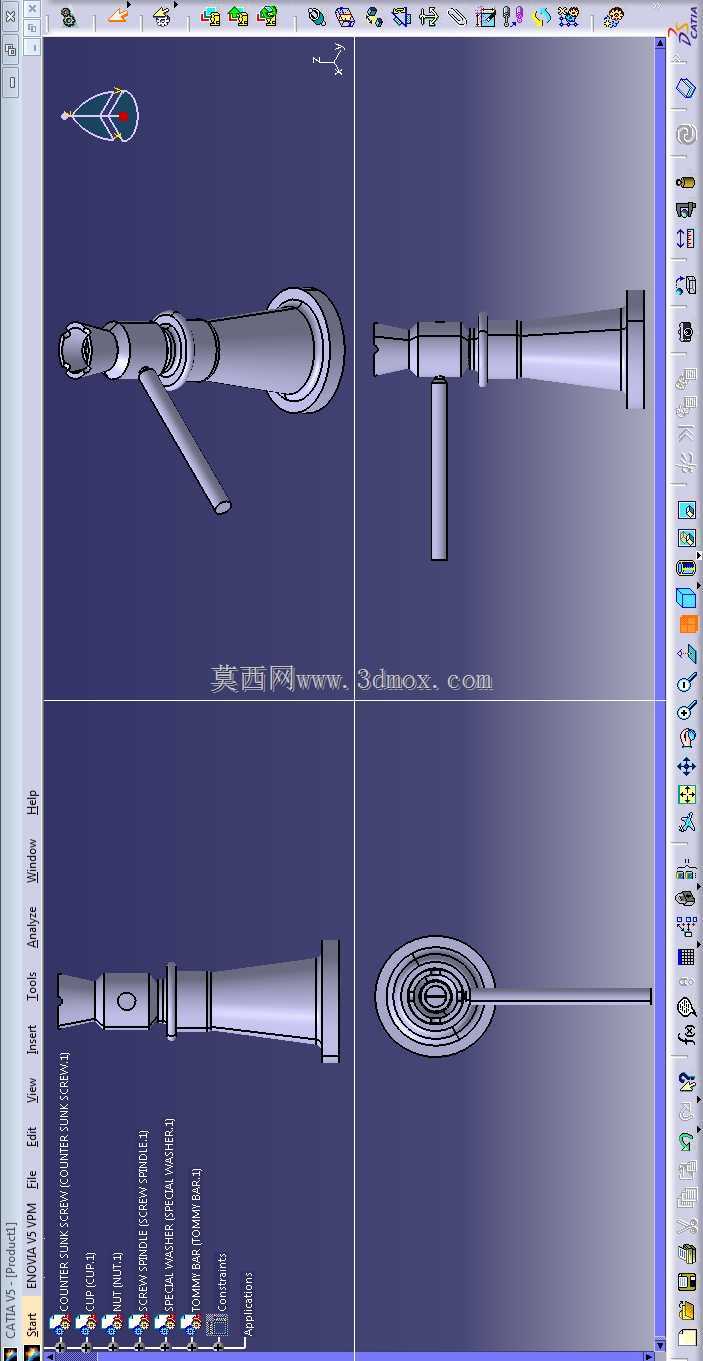

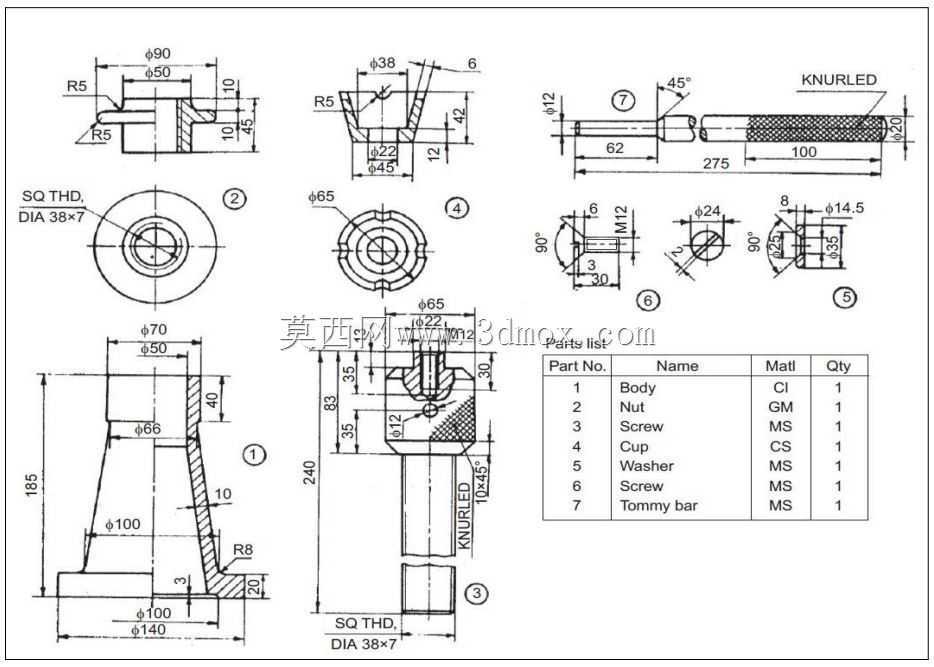

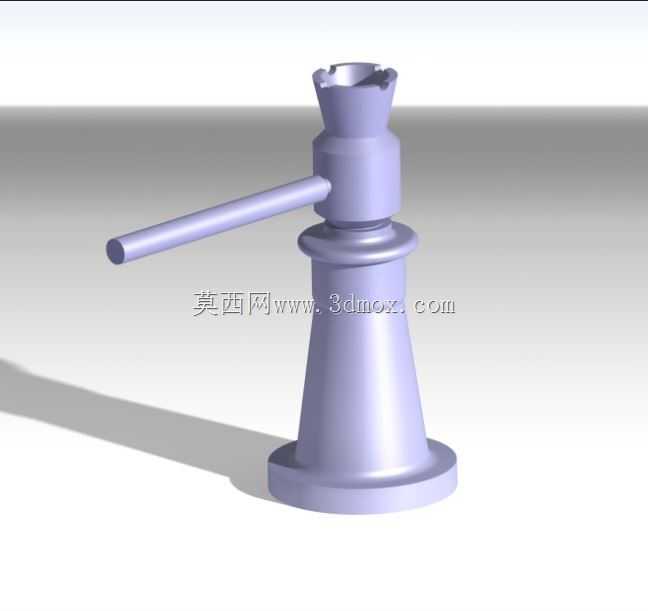

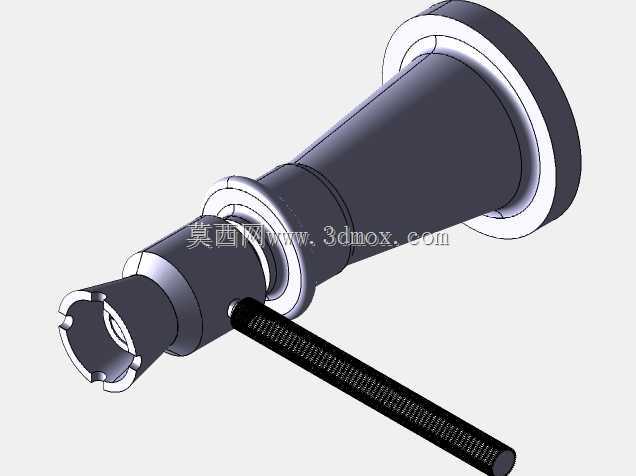

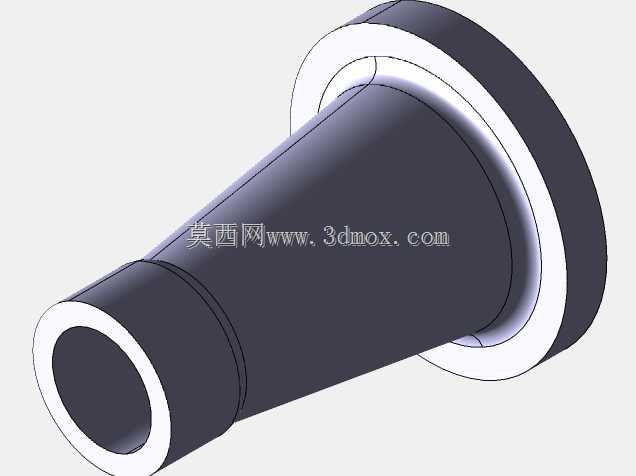

　　在设备检修、小型构件安装、工装调平这类需要小行程垂直顶升的作业场景里，螺旋千斤顶是车间、工地、维修班组常备的手动起重支撑工具，和液压类顶升设备相比，它不存在密封件老化泄漏、油路泄压的风险，承重状态下的自锁特性让作业安全冗余更高，哪怕长时间处于承重持载状态，也不会出现缓慢回落的问题，尤其适合无电源供应的野外作业、狭小空间内的设备位置微调场景。这款螺旋顶升工具采用经典的螺旋副传动结构，整体为立式同轴布局，底座为大直径圆盘式支撑结构，和承载面接触面积充足，能有效降低单位面积压强，避免在混凝土地面、木质工装平台这类偏软的承载面上出现压痕甚至底座下陷的问题，底座和主体套筒采用一体式锥台过渡结构，锥面从底座向上逐步收窄，

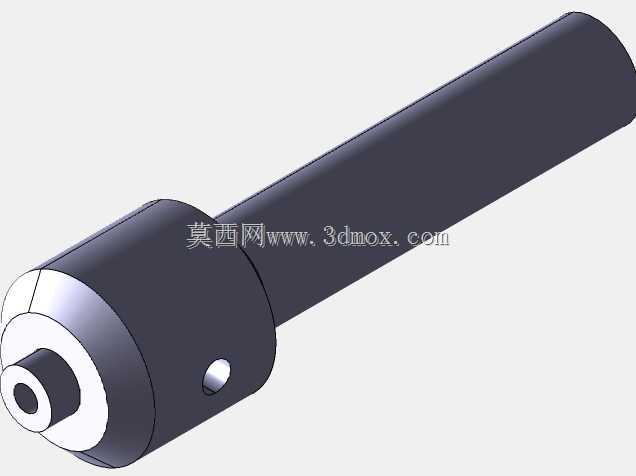

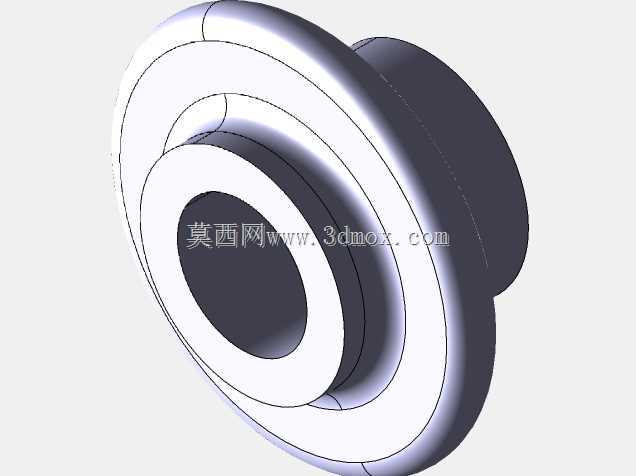

　　既可以提升整体结构的抗侧向倾覆能力，也能减少不必要的材料冗余，控制整体自重方便单人搬运转移。传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中接触面的受力更均匀，配合螺纹升角设计在自锁区间内，当承重载荷作用在顶帽上时，螺纹副不会因为轴向载荷出现反向自转，无需额外添加锁止结构就能实现承重状态下的位置锁定，作业时不需要额外打支撑保险，操作流程更简便。操作杆为横向穿设的长杆结构，和顶部的螺母旋转件配合，通过杠杆原理放大输入扭矩，操作人员不需要施加太大的下压力就能转动传动螺母，带动内部的螺杆实现垂直方向的升降动作，操作杆的插孔为通孔设计，作业时可以根据操作空间的大小调整操作杆的插入长度，

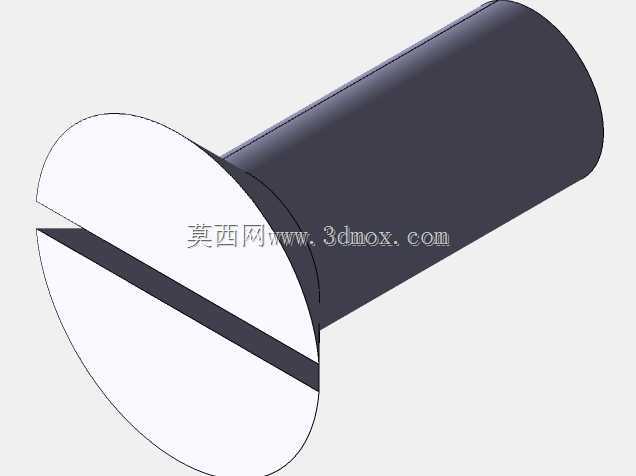

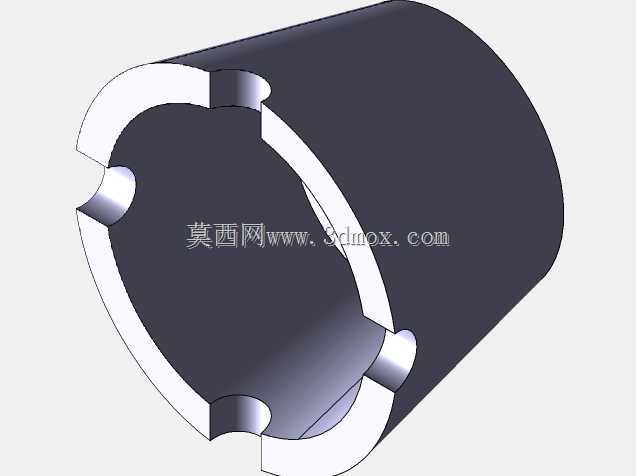

　　在空间受限的角落可以将操作杆截短插入，或者通过加接延长杆的方式降低操作力度，适配不同的作业环境。顶部的顶帽为带卡槽的结构，顶面不是光滑平面，而是设置了适配不同工件接触面的卡位结构，当顶升带圆弧面、带棱边的构件时，卡槽可以卡住工件的边缘，避免顶升过程中工件出现侧滑偏移，顶帽和内部螺杆的连接为可转动结构，顶升过程中顶帽可以随工件接触面的角度小幅自适应调整，保证接触面受力均匀，不会出现局部应力集中压伤工件表面的情况。从结构设计的逻辑来看，这款模型在建模时优先保证了传动路径的受力合理性，所有承重部件的壁厚都按照额定承重载荷的1.5倍安全系数做了预留，主体套筒的内壁和螺杆之间保留了合理的配合间隙，既不会因为间隙过大出现传动晃动，

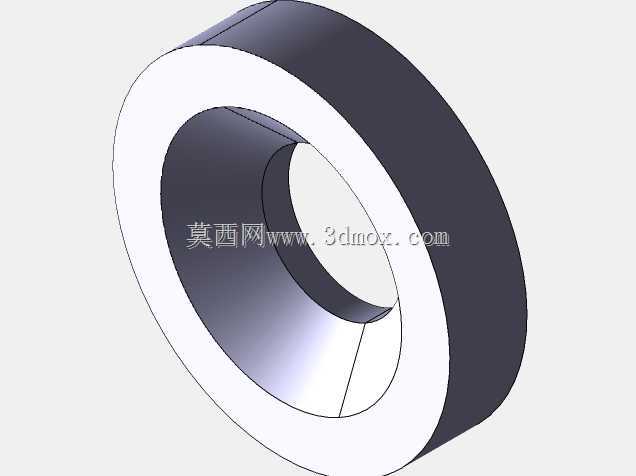

　　也不会因为间隙过小导致螺纹副卡滞，哪怕长期使用出现轻微磨损，也能通过顶部的调节环调整配合间隙，延长整体使用寿命。安装边界方面，这款螺旋千斤顶的底座直径决定了最小放置空间要求，作业时只需要预留出略大于底座直径的平整承载面，同时在侧面预留出操作杆转动的空间即可，不需要额外的固定安装结构，直接放置在平整承载面上就能使用，顶升行程覆盖日常小型设备检修、构件安装的常规顶升高度需求，最低闭合高度适配大多数设备底座下方的预留间隙，不需要额外垫高就能伸入设备底部完成顶升作业。实际使用过程中，这类螺旋千斤顶的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，避免螺纹锈蚀卡滞即可，不存在液压油更换、密封件更换这类定期维护项，在仓储环境下长期存放也不会出现性能衰减，非常适合作为班组常备的应急顶升工具。建模过程中对各个配合面的公差做了合理预留，螺纹副的配合、操作杆和插孔的配合、顶帽和螺杆的转动配合都符合实际加工的公差要求，导出的模型可以直接用于结构受力仿真、作业场景模拟，也能作为非标顶升工具改型设计的基础模板，针对不同的承重需求、行程需求调整螺纹参数、底座尺寸、套筒壁厚就能快速衍生出不同规格的同类型产品。
