CatiaV5环境下螺旋起重顶升机构装配结构

　　在设备检修、小型构件安装、工装调平这类需要小行程高承重垂直顶升的作业场景里，螺旋类顶升设备的应用占比一直不低，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重卸压的问题，纯机械啮合的传动形式能在无动力源的野外、狭小作业空间里稳定完成承重支撑作业，哪怕长时间保持顶升姿态，也不会出现缓慢回落的风险，这也是很多机加工工位、设备安装现场、车辆应急维修场景会优先选配这类顶升部件的核心原因。

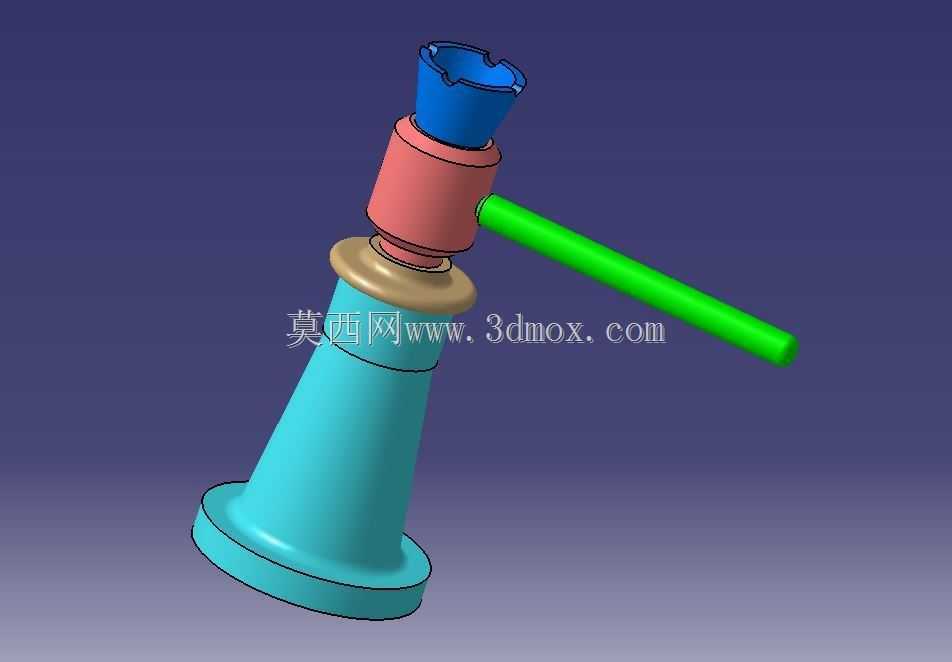

　　这套装配结构的核心传动逻辑，是通过梯形螺纹副的啮合来实现垂直方向的位移输出，和普通三角螺纹相比，梯形螺纹的牙型角更小，牙根强度更高，传动过程中的摩擦阻力更可控，既能够保证顶升过程中的传动效率，也能依托螺纹副的自锁特性，在摇臂撤去外力之后自动锁止当前顶升高度，不需要额外加装锁止销或者制动结构，整体结构的集成度更高。整个装配体从下到上分为底座、主体套筒、升降丝杆、顶帽、摇臂几个核心组成部分，底座采用大直径锥形扩口结构，底部接触端面做了平整化处理，和支撑面接触的时候能够有效分散上部传递的承重载荷，避免局部压强过大压损支撑地面，或者出现承重侧翻的风险，锥形过渡的结构也能提升底座自身的结构刚度，在承受偏载载荷的时候不会出现根部应力集中开裂的问题。

　　主体套筒是整个顶升机构的承载基体，内部加工有和升降丝杆匹配的梯形内螺纹，套筒上部设置了铜质导向止推环，这个部件一方面能够给升降丝杆的垂直运动提供径向导向，避免丝杆伸出过程中出现径向晃动，另一方面也能承受丝杆顶升过程中产生的轴向推力，减少螺纹副端面的摩擦磨损，延长整套机构的使用寿命。摇臂采用长杆式结构，和丝杆上部的传动插孔采用间隙配合，作业的时候将摇臂插入插孔，通过圆周方向的转动带动丝杆旋转，借助螺纹副的传动将旋转运动转化为丝杆的垂直直线运动，长力臂的设计能够大幅降低操作时需要施加的外力，即便是额定承重范围内的载荷，单人手动操作也能轻松完成顶升动作，不需要额外加接延长杆。顶帽安装在升降丝杆的最顶端，顶部做了内凹的弧形接触面，和被顶升构件的底部接触的时候，能够更好地贴合构件外形，避免顶升过程中出现接触面打滑、构件偏移的问题，顶帽和丝杆顶端采用可转动连接，顶升过程中顶帽可以随被顶升构件的接触面角度做小幅自适应调整，保证接触受力均匀。

　　从设计层面来看，这套装配结构在建模的时候充分考虑了实际装配的工艺性，各个零件之间的配合间隙都做了合理预留：螺纹副之间预留了传动所需的运转间隙，避免加工误差导致螺纹卡滞；导向环和丝杆之间的配合采用间隙配合，既保证导向精度，又不会因为加工公差导致装配后运动卡涩；摇臂和传动插孔之间的配合间隙略大于其他配合面，方便作业的时候快速插拔摇臂，也能在摇臂出现轻微变形的时候依然正常使用。在外形尺寸与安装边界上，这套顶升机构的收拢状态整体高度适配常规的狭小作业空间，底座的最大外径能够保证在常规硬化地面、钢制工装平台上放置时的稳定性，摇臂的转动半径经过合理设计，操作的时候不会和周边的设备、构件产生运动干涉，丝杆的最大伸出行程覆盖了日常检修、安装作业中绝大多数的小行程顶升需求，不需要额外加垫高块就能完成常规顶升作业。

　　实际作业过程中，这类螺旋顶升机构的使用场景并不局限于平面上的垂直顶升，在带一定角度的工装调平作业中，依托螺纹副的自锁特性和顶帽的自适应结构，它也能作为稳定的支撑点使用，比如大型焊接工装的平台调平、重型设备安装时的水平度调整，都可以用多台同规格的螺旋顶升机构配合完成，每台机构独立调整高度，调整到位后自动锁止，不需要额外的固定措施就能长时间保持调平精度。和其他顶升设备相比，它的结构组成里没有易损的密封件、液压油之类的耗材，日常维护只需要定期在螺纹副、导向环位置涂抹润滑脂减少磨损即可，哪怕在多粉尘、潮湿的作业环境里，也能保持稳定的工作状态，不会因为粉尘进入、湿度变化出现故障，整体的环境适应性更强。建模过程中，各个零件的结构都做了工艺性优化，比如底座的锥形过渡位置采用大圆角过渡，减少应力集中的同时，也适配铸造、焊接的加工工艺，不需要复杂的机加工工序就能完成零件制造；丝杆的螺纹段长度和行程做了匹配设计，避免丝杆过度旋出导致螺纹啮合齿数不足，引发承重滑牙的安全风险；摇臂采用等直径圆杆结构，加工简单，受力均匀，长时间施加扭力也不会出现断裂问题。
